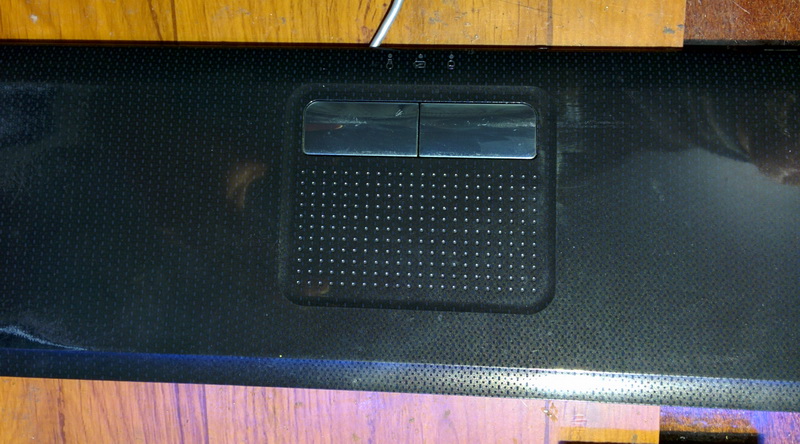

После успешного полета со стелажа в смотровую яму, от ноутбука ASUS K51AC осталось мало чего ценного

 Разборки показала что помер экран (разбит в дребезги), сломана материнка , жив проц и память - пошли на запчасти. Одна из немногих оставшихся деталей — тачпад, что с ним делать не знал, решил попробовать подключить его по PS/2 к обычному компу, в общем эксперимент завершился успешно. Может кому-то пригодится....



Для подключения использовал кабель с вышедшей со строя PS/2 мыши



Распиновка определяется просто - тот провод, что не изменяет потенциала при нажатий на кнопки, и равен 0 - это корпус

Далее цепляем щуп через конденсатор. (1 мкф достаточно)

Тот, провод, что постоянно при этом показывает напряжение - это Clock

Тот провод, что начинает показывать напряжение при нажатии кнопок, проведение пальцем по тачу - это Data

Остальное питание (проверяем наличие 5 в)



Естественно это всё справедливо. если подключено к живой материнке и работает..



Если же нет - находим конденсатор, смотрим его полюса - это и есть питание. А шины DATA и CLOCK подбираем наугад. Благо варианта всего два =)

(ничего не сгорит!)

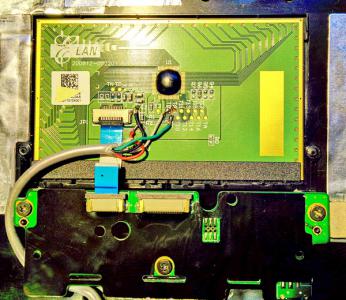

 Подключение:

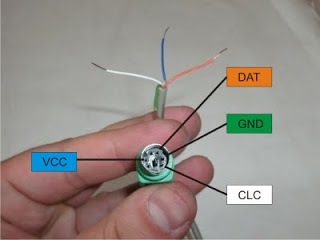

разьем мыши - контакты на тачпаде (у вас контакты могут иметь другое название)

1 — Data (Белый)  - TD

3 — Ground (Черный) - TG

4 — +5V  (Красный) - TV

5 — Clock (Зеленый) - TC

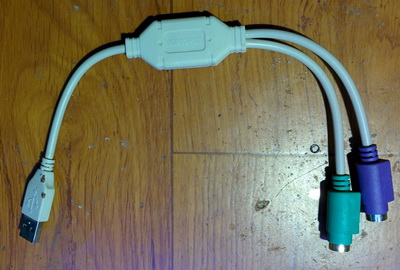

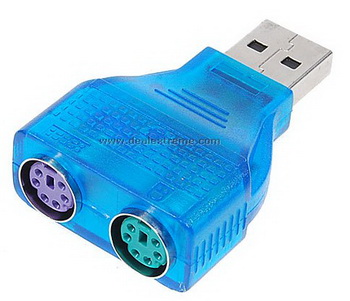

Для подключения этого тачпада по USB используем такие переходники



Видео того что получилось
Снимал на скорую руку - помидорами не кидаться

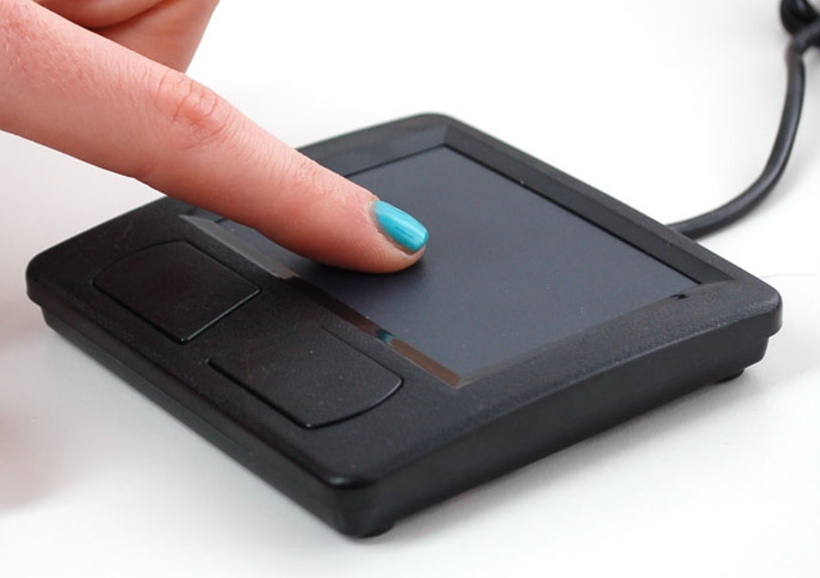

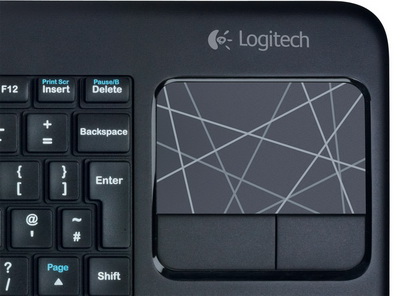

Ну и на последок идея как можно оформить такой внешний тачпад



Кнопки под тачпадом пока не удалось запустить, но сам тачпад понимает одиночный и двойной тап по нему, так что наличие этих кнопок не обязательно.
