Зарядка телефона от батареек


  • Авторизуйтесь для ответа в теме
Сообщений в теме: 5

#1
RUS_D

RUS_D

    Главный АДМИН

  • Не в сети
  • Тех. Админ
  • админ Администратор
  • Старожил сайта
<- Информация ->
  • PipPipPipPip
  • Регистрация:
    08-December 08
  • 3042 Cообщений
  • Пропуск №: 2


Репутация: 6815 Постов: 3042
  • Skype:rus_did
  • Страна проживания:Украина
  • Реальное имя:Руслан
  • Пол:Мужчина
  • Город:Полтавская обл.
Наверное, многим читателям, пользующимся мобильными телефонами, знакома ситуация, когда необходимо срочно позво¬нить, а аккумулятор телефона разрядился и зарядить его, используя штатное сетевое зарядное устройство, не представляется возможным. Предлагаемое устройство поможет избежать подобных ситуаций.

Думаю, что многие не раз сталкивались с проблемой зарядки литий-ионного аккумулятора (или никель-металлгидридной аккумуляторной батареи) мобильного телефона во время каких-либо поездок. Зачастую, отправляясь в дорогу, мы попросту забываем взглянуть на дисплей телефона и убедиться, что его батарея заряжена. И только в пути выясняется, что принять важный вызов (или позвонить самому) невозможно, потому как телефон вот-вот выключится. А у кого-то бывают настолько длительные поездки, что даже полностью заряженная батарея телефона успевает разрядиться, а возможности воспользоваться штатным сетевым зарядным устройством в пути нет.
Поскольку к мобильным телефонам, а точнее, к постоянному наличию телефонной связи, уже большинство из нас привыкли, без нее чувствуем себя весьма дискомфортно даже в случае, если эта связь в какой-то промежуток времени не нужна вовсе. К счастью, сегодня уже имеются устройства, способные выручить и в таких экстремальных ситуациях. Так, например, стали появляться зарядные устройства (ЗУ), позволяющие подзаряжать аккумулятор телефона от гальванических элементов типо-размера АА (или от никель-кадмиевых и никель-металлгидридных аккумуляторов того же типоразмера), которые сегодня можно купить практически везде или взять с собой в дорогу заблаговременно.
Однако цена такого прибора сразу отбивает охоту его использовать. В связи с этим и было разработано подобное ЗУ для самостоятельного изготовления. Оно вполне доступно для повторения большому кругу владельцев сотовых телефонов. Схема устройства для зарядки аккумулятора телефона от гальванических элементов показана на рис. 1.



Преобразователь предназначен для питания различных мобильных устройств от 2х NiCd-NiMh аккумуляторов или гальванических элементов. Для его питания также можно использовать и любой внешний источник напряжения величиной не более 6В, например, солнечную батарею. Он может быть полезен туристам, а также всем, кому может потребоваться зарядить своих мобильных помощников вдали от розетки.
ЗУ позволяет заряжать аккумулятор телефона при напряжении около 4,9 В током до 200 мА (максимально допустимое значение для микросхемы МАХ756 при выходном напряжении 5 В), используя два гальванических элемента типоразмера АА. Питать устройство можно и от одного элемента АА (работоспособность микросхемы сохраняется при напряжении от 0,7 до 7 В), но в этом случае необходимо использовать только щелочные (alkaline) элементы. Основой ЗУ служит микросхема-преобразователь МАХ756 [1]. Максимальный КПД микросхемы может достигать 87 %.
В состав микросхемы входит узел контроля снижения питающего напряжения (УКСПН). На страницах журнала уже приводились описания устройств с применением этой микросхемы [2], поэтому в особых пояснениях нет необходимости. Хотелось только сказать несколько слов о УКСПН. Этот узел в описываемом ЗУ нужен затем, чтобы не допустить чрезмерной разрядки никель-кадмиевых или никель-металлгидридных аккумуляторов, когда их используют для питания устройства. Резисторы R1 и R2 образуют задающий делитель для УКСПН. Значения их сопротивления связаны следующим соотношением: R1=[(Umin/UREF)-1]R2, где Umin — напряжение срабатывания УКСПН; URef — напряжение внутреннего образцового источника микросхемы, равное 1,25 В.
Сопротивление резисторов R1 и R2 выбирают в пределах от 10 до 200 кОм. С резисторами указанных на схеме номиналов УКСПН срабатывает, когда напряжение питания становится меньше 2 В (по 1 В на аккумулятор). При этом загорается светодиод HL1, подключенный к выходу LBO (выводу 4) микросхемы через токоограничивающий резис¬тор R3.
Резисторы R4 и R5 ограничивают зарядный ток. Возможно, потребуется подобрать их в вашем конкретном случае. Это делают при зарядке полностью разряженного аккумулятора (или батареи), главное, чтобы выходной ток ЗУ не превышал 200 мА. В ЗУ применимы резисторы МЛТ или аналогичные малогабаритные импортные указанной на схеме мощности. Конденсаторы С1 и СЗ желательно использовать танталовые, конденсатор С2 — малогабаритный керамический. Диод Шотки 1 N5819 (VD1) можно заменить на 1N5817 или 1N5818, светодиод — любой при условии корректировки сопротивления резистора R3. В авторском варианте применен импортный светодиод синего цвета свечения неизвестного типа, имеющий достаточную яркость уже при токе около 200 мкА. На схеме указан сверхъяркий светодиод красного цвета свечения. Дроссель L1 — любой, индуктивностью 40—90 мкГн, с допустимым импульсным током не менее 1,2 А и сопротивлением не более 0,03 Ом, например серии КИГ. Его можно изготовить самостоятельно, для чего на кольце К10x4x5 из феррита наматывают обмотку до заполнения в один слой проводом в эмалевой изоляции диаметром не менее 0,25 мм. Предварительно кольцо следует разломить на две половины, а затем склеить, введя в зазоры немагнитные прокладки из бумаги толщиной 0,5 мм.

Изготовленное устройство было проверено с солевыми и щелочными гальваническими элементами, а также с двумя никель-металлгидридными аккумуляторами при зарядке полностью разряженного (телефон выключился) литий-ионного аккумулятора емкостью 780 мАч. Во время зарядки телефон находился в режиме ожидания, а индикатор сигнала показывал максимальный уровень.
Солевые элементы проработали всего лишь 32 мин (на большее время их не хватило) при зарядном токе около 150 мА (телефон начал периодически включать и выключать зарядку), а аккумулятор зарядился на 22 % (по показаниям индикатора телефона). Этого хватило на 3 ч работы при умеренном использовании телефона. Со щелочными элементами зарядка током около 200 мА длилась 2 ч 37 мин. Аккумулятор зарядился на 75 %, и этого хватило примерно на 3 дня. От никель-металлгидридных аккумуляторов емкостью 2300 мАч зарядка продолжалась 3 ч при токе 150...200 мА (напряжение на никель-металл гидридных аккумуляторах в конце зарядки оказалось 2,46 В), а аккумулятор зарядился на 67 %, этого хватило на 2 дня умеренного использования телефона

"Бить не нужно, а не вникнут - разъяснять" © В.С. Высоцкий
я в скайпе - rus_did
Мои детство и юность прошли без Интернета. Может быть, поэтому я понимаю, что за языком надо следить, а за слова отвечать.


#2
RUS_D

RUS_D

    Главный АДМИН

  • Не в сети
  • Тех. Админ
  • админ Администратор
  • Старожил сайта
<- Информация ->
  • PipPipPipPip
  • Регистрация:
    08-December 08
  • 3042 Cообщений
  • Пропуск №: 2


Репутация: 6815 Постов: 3042
  • Skype:rus_did
  • Страна проживания:Украина
  • Реальное имя:Руслан
  • Пол:Мужчина
  • Город:Полтавская обл.
Вторая версия зарядки

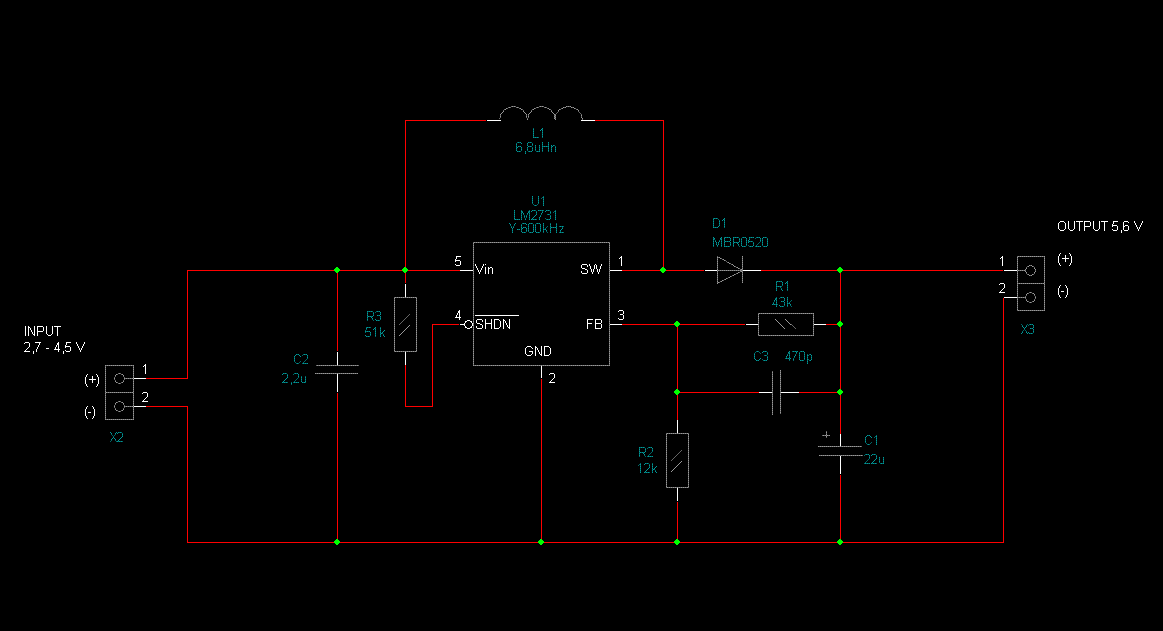

Преобразователь построен с использованием микросхемы повышающего преобразователя LM2731 от National Semiconductor в типовом включении. Максимальный выходной ток преобразователя - 500 мА, но при применении более мощного диода может доходить и до 700 мА. КПД в среднем - 85%. При большем входном напряжении КПД немного повыше, при меньшем - соотвественно пониже. Подробнее - смотри ДШ. Минимальное рабочее напряжение по паспорту 2,7В, так что разрядить "в ноль" три батарейки хватит. Однако оказалось что все вполне работает и при 2В входного напряжения.

Включение типовое и особенностей не имеет. Печатная плата спроектирована в соответствии с рекомендациями производителя. Благодарая тому что микросхема выполнена в корпусе SOT-23, достаточно свободно удалось разместить все элементы на плате размером 13х19 мм. Такой небольшой размер позволил установить ее в свободное пространство стандартного батарейного отсека с выключателем питания. К выходу преобразователя подсоединяется кабель с USB "мамой", в который уже и включается заряжаемое устройство. Учитывая что с каждым днем устройств использующих USB питание становится все больше, спектр вариантов применения этого зарядника постоянно увеличивается.

В сборе все выглядит вот так:

Печатная плата в формате P-CAD2002 и в PDF "под утюг" уже отзеркаленая

Расположение элементов на плате

"Бить не нужно, а не вникнут - разъяснять" © В.С. Высоцкий
я в скайпе - rus_did
Мои детство и юность прошли без Интернета. Может быть, поэтому я понимаю, что за языком надо следить, а за слова отвечать.


#3
RUS_D

RUS_D

    Главный АДМИН

  • Не в сети
  • Тех. Админ
  • админ Администратор
  • Старожил сайта
<- Информация ->
  • PipPipPipPip
  • Регистрация:
    08-December 08
  • 3042 Cообщений
  • Пропуск №: 2


Репутация: 6815 Постов: 3042
  • Skype:rus_did
  • Страна проживания:Украина
  • Реальное имя:Руслан
  • Пол:Мужчина
  • Город:Полтавская обл.
Третья версия зарядки

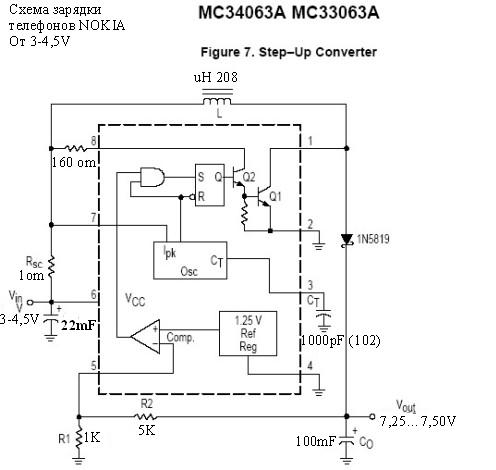

Повышающий вариант

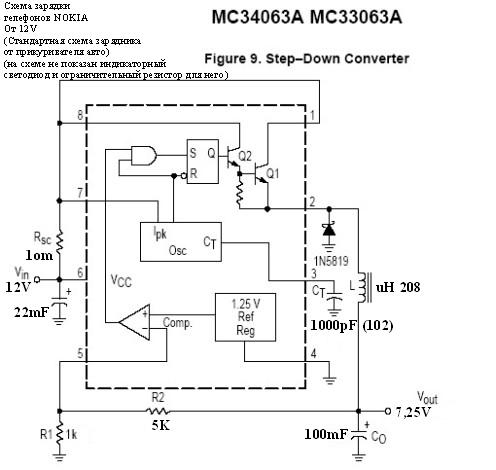

Понижающий вариант

Плата

"Бить не нужно, а не вникнут - разъяснять" © В.С. Высоцкий
я в скайпе - rus_did
Мои детство и юность прошли без Интернета. Может быть, поэтому я понимаю, что за языком надо следить, а за слова отвечать.


#4
RUS_D

RUS_D

    Главный АДМИН

  • Не в сети
  • Тех. Админ
  • админ Администратор
  • Старожил сайта
<- Информация ->
  • PipPipPipPip
  • Регистрация:
    08-December 08
  • 3042 Cообщений
  • Пропуск №: 2


Репутация: 6815 Постов: 3042
  • Skype:rus_did
  • Страна проживания:Украина
  • Реальное имя:Руслан
  • Пол:Мужчина
  • Город:Полтавская обл.

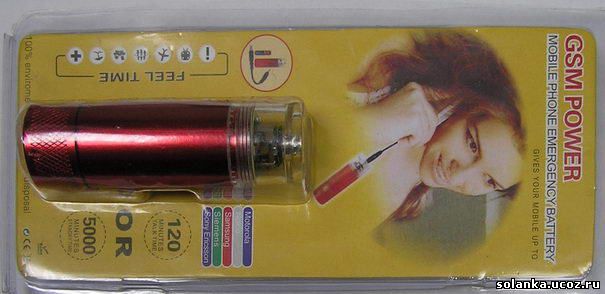

Чудо-юдо "GSM POWER"

У нас на радио рынке продаётся вот такое чудное устройство. Позиционируется как зарядное устройство для мобильных телефонов... от одной АА батарейки!!! Забавно, не правда ли. Если учесть, что телефону нужно как минимум 5 Вольт 500мА... Если принять КПД этого чуда за 80% (а почему бы и нет?), то получаем ((5/1.5)*500)/0.8 = 2083мА. То есть от батарейки нам надо взять около 2-х Ампер!!! Потом скромноваты габариты для такого устройства.... Ну как говориться "руки зачесались" и я приобрёл сей дэвайс.


Естественно заряжать свой телефон я сразу не рискнул, а вот разобрать, посмотреть, померить - это как раз то, чем я и занялся. Итак, что мы имеем?

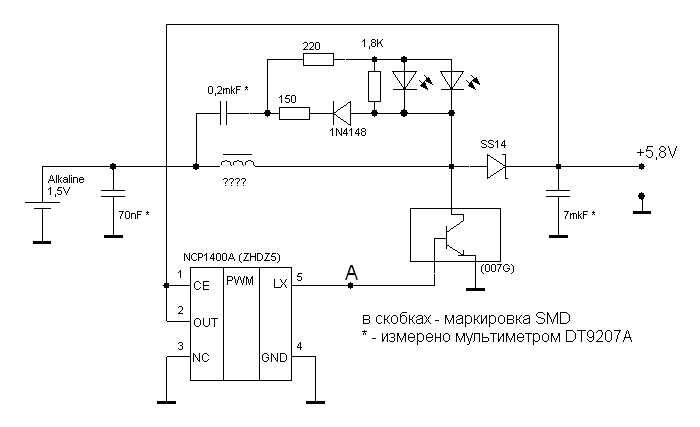

Примерная схема (нет названия некоторых деталей)

Опыт пользования зарядкой показал, что мой телефон SE K790i оно заряжает где-то на 45-50%... Хватает этого заряда приблизительно на день.

"Бить не нужно, а не вникнут - разъяснять" © В.С. Высоцкий
я в скайпе - rus_did
Мои детство и юность прошли без Интернета. Может быть, поэтому я понимаю, что за языком надо следить, а за слова отвечать.


#5
scinik

scinik

    Пришедший

  • Не в сети
  • Неактивированные

<- Информация ->
  • Pip
  • Регистрация:
    17-August 11
  • 3 Cообщений
  • Пропуск №: 5106


Репутация: 0
  • Пол:Мужчина
  • Город:Пудож, Россия
А почему бы не использовать блок из 8 батареек или аккумулятор от бесперебойника и зарядник от прикуривателя авто ?
Ничего паять не надо и всё работает справно , при том давно .В походе просто не заменимая вещь . Главное полярность соблюдать !

#6
RUS_D

RUS_D

    Главный АДМИН

  • Не в сети
  • Тех. Админ
  • админ Администратор
  • Старожил сайта
<- Информация ->
  • PipPipPipPip
  • Регистрация:
    08-December 08
  • 3042 Cообщений
  • Пропуск №: 2


Репутация: 6815 Постов: 3042
  • Skype:rus_did
  • Страна проживания:Украина
  • Реальное имя:Руслан
  • Пол:Мужчина
  • Город:Полтавская обл.

аккумулятор от бесперебойника и зарядник от прикуривателя авто ?




Ну тогда ещё и автомобиль + автономную Электростанцию тоже можно сюда включить sm6.gif
Разговор был о портативности и лёгком весе.
