Лабораторный блок питания 0-30 Вольт 5 Ампера


  • Авторизуйтесь для ответа в теме
Сообщений в теме: 4

#1
RUS_D

RUS_D

    Главный АДМИН

  • В сети
  • Тех. Админ
  • админ Администратор
  • Старожил сайта
<- Информация ->
  • PipPipPipPip
  • Регистрация:
    08-December 08
  • 3061 Cообщений
  • Пропуск №: 2


Репутация: 6815 Постов: 3061
  • Skype:rus_did
  • Страна проживания:Украина
  • Реальное имя:Руслан
  • Пол:Мужчина
  • Город:Полтавская обл.
Описываемый блок питания предназначен для использования в радиолюбительской лаборатории. Несмотря на то, что в радиолюбительской литературе печаталось множество схем подобных устройств, данный блок питания не требователен к специализированным микросхемам и импортным элементам. В настоящее время вопрос приобретения микросхем по-прежнему актуален и в некоторых регионах, доставать их проблематично.
 Блок питания собран только из доступных деталей.
Рассчитан на проходной Дарлингтон PNP, при превышении уставки тока - переходит в режим источника тока,  триггерный режим защиты по выбору.
Под точками А и Б - подразумеваются выходные клеммы устройства.


Характеристики блока питания:
Выходное напряжение регулируется от 0 до 30 В.
Выходной ток 0,1-5 А.
Падение напряжения при токе от 1 А до 6 А ничтожно мало и на выходных показателях не отражается.

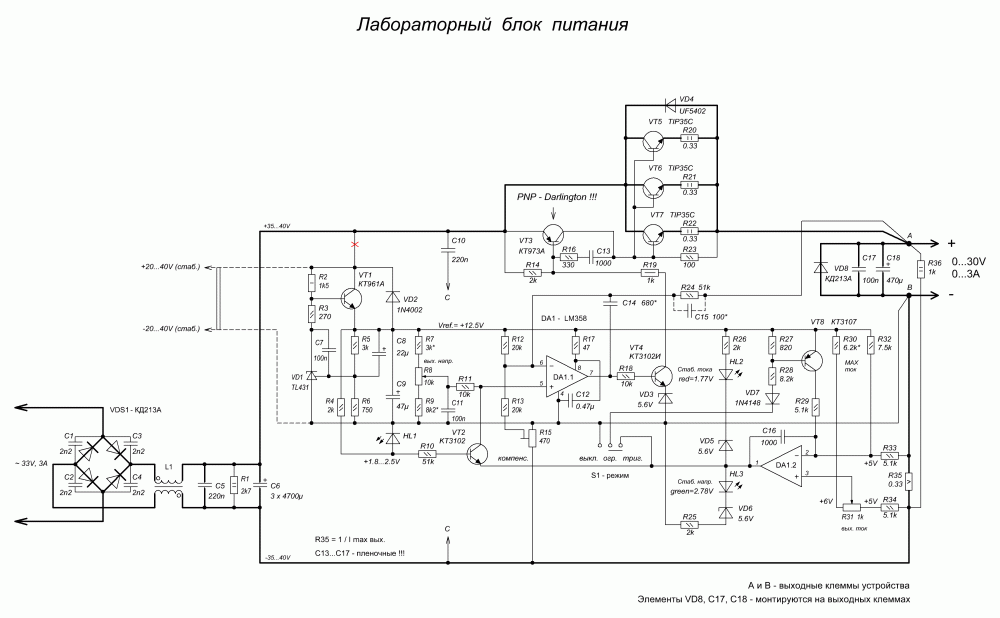

Схема блока питания показана на рис.1 ниже

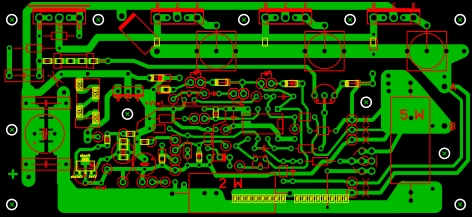

Вид на плату

Архив с разводкой плат
Прикрепленный файл  BP358_new.zip   212.8К   скачиваний 40
Для просмотра и печати используем Sprint-Layout 6.0

Фотки собраного БП будут вскоре - еще не все допаял

"Бить не нужно, а не вникнут - разъяснять" © В.С. Высоцкий
я в скайпе - rus_did
Мои детство и юность прошли без Интернета. Может быть, поэтому я понимаю, что за языком надо следить, а за слова отвечать.


#2
RUS_D

RUS_D

    Главный АДМИН

  • В сети
  • Тех. Админ
  • админ Администратор
  • Старожил сайта
<- Информация ->
  • PipPipPipPip
  • Регистрация:
    08-December 08
  • 3061 Cообщений
  • Пропуск №: 2


Репутация: 6815 Постов: 3061
  • Skype:rus_did
  • Страна проживания:Украина
  • Реальное имя:Руслан
  • Пол:Мужчина
  • Город:Полтавская обл.

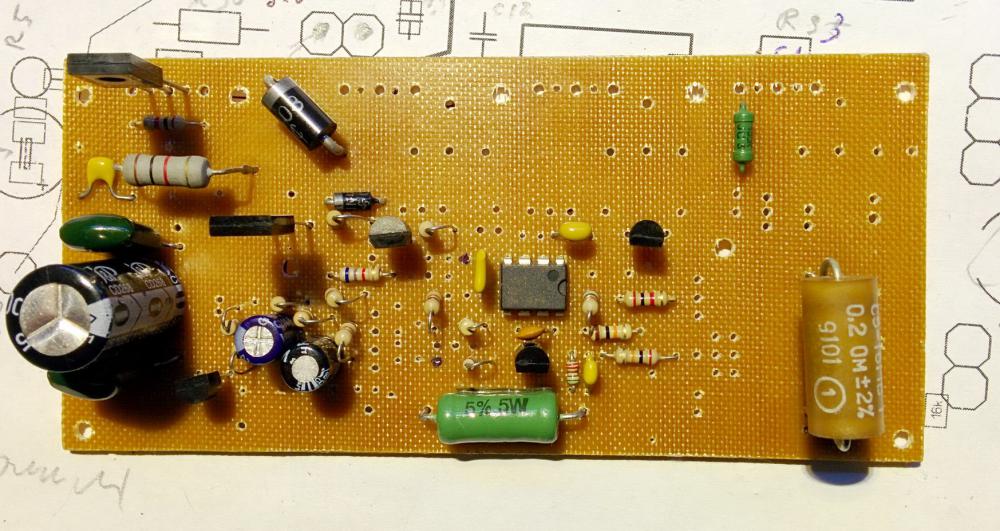

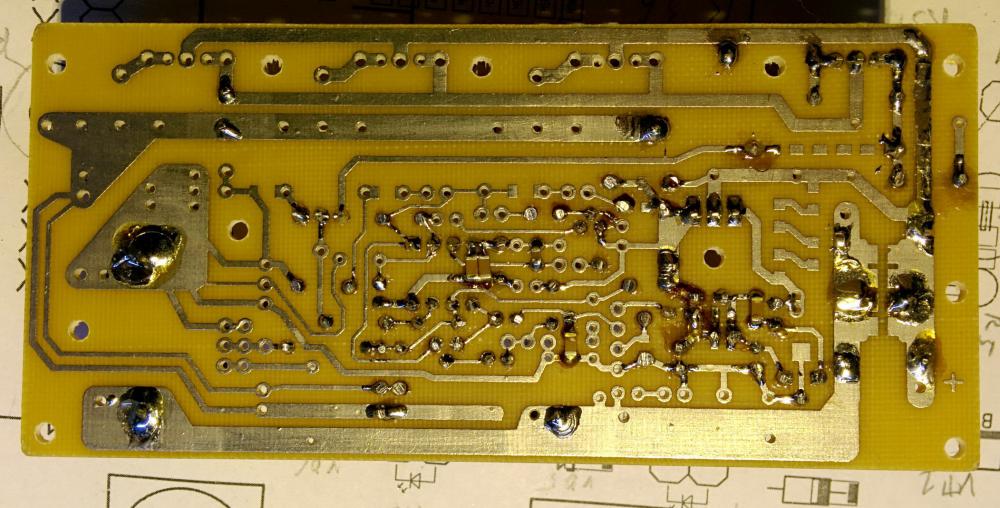

Пока только плата с компонентами







Если кого интересуют замена отечественных транзисторов на импорт - пишите, дам замены.


"Бить не нужно, а не вникнут - разъяснять" © В.С. Высоцкий
я в скайпе - rus_did
Мои детство и юность прошли без Интернета. Может быть, поэтому я понимаю, что за языком надо следить, а за слова отвечать.


#3
RUS_D

RUS_D

    Главный АДМИН

  • В сети
  • Тех. Админ
  • админ Администратор
  • Старожил сайта
<- Информация ->
  • PipPipPipPip
  • Регистрация:
    08-December 08
  • 3061 Cообщений
  • Пропуск №: 2


Репутация: 6815 Постов: 3061
  • Skype:rus_did
  • Страна проживания:Украина
  • Реальное имя:Руслан
  • Пол:Мужчина
  • Город:Полтавская обл.

На макетке все работает - плавно регулирует напряжение 0-30В и ток 0,001-5А без возбудов.

Замыкание выхода Бп накоротко к "бабаху" :) не приводит - удерживается установленный ток и греется радиатор выходных транзисторов.



Пойду теперь мудрить переключатель обмоток, дабы транзюки не кипели на низких напряжениях.

"Бить не нужно, а не вникнут - разъяснять" © В.С. Высоцкий
я в скайпе - rus_did
Мои детство и юность прошли без Интернета. Может быть, поэтому я понимаю, что за языком надо следить, а за слова отвечать.


#4
RUS_D

RUS_D

    Главный АДМИН

  • В сети
  • Тех. Админ
  • админ Администратор
  • Старожил сайта
<- Информация ->
  • PipPipPipPip
  • Регистрация:
    08-December 08
  • 3061 Cообщений
  • Пропуск №: 2


Репутация: 6815 Постов: 3061
  • Skype:rus_did
  • Страна проживания:Украина
  • Реальное имя:Руслан
  • Пол:Мужчина
  • Город:Полтавская обл.

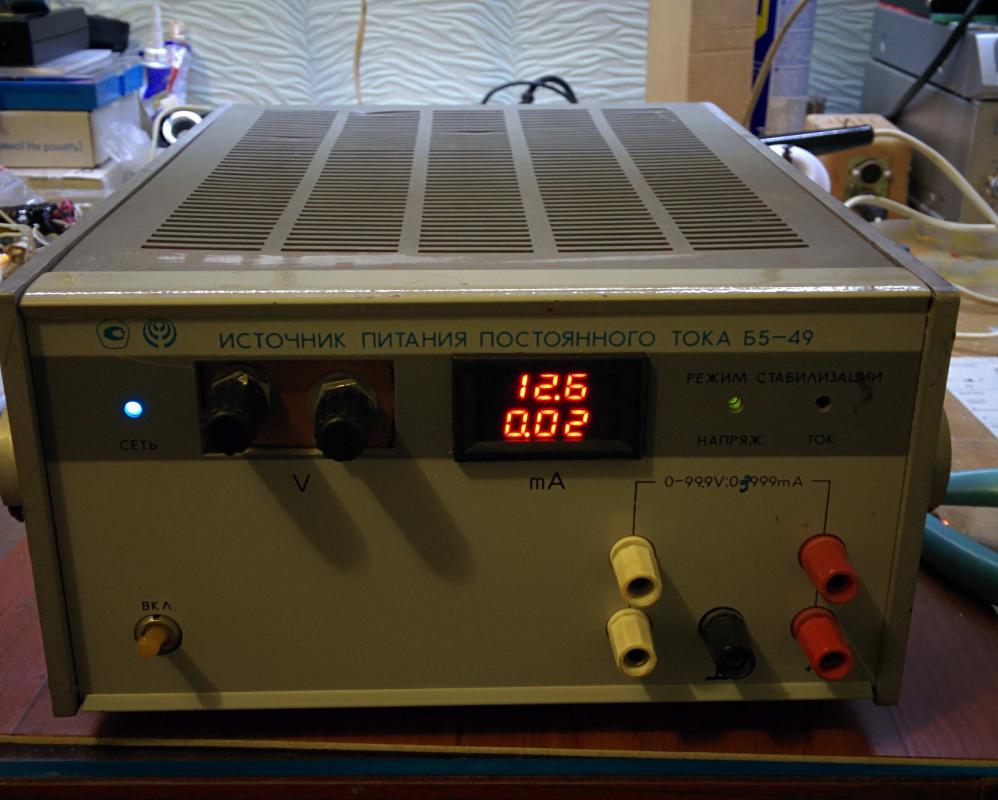

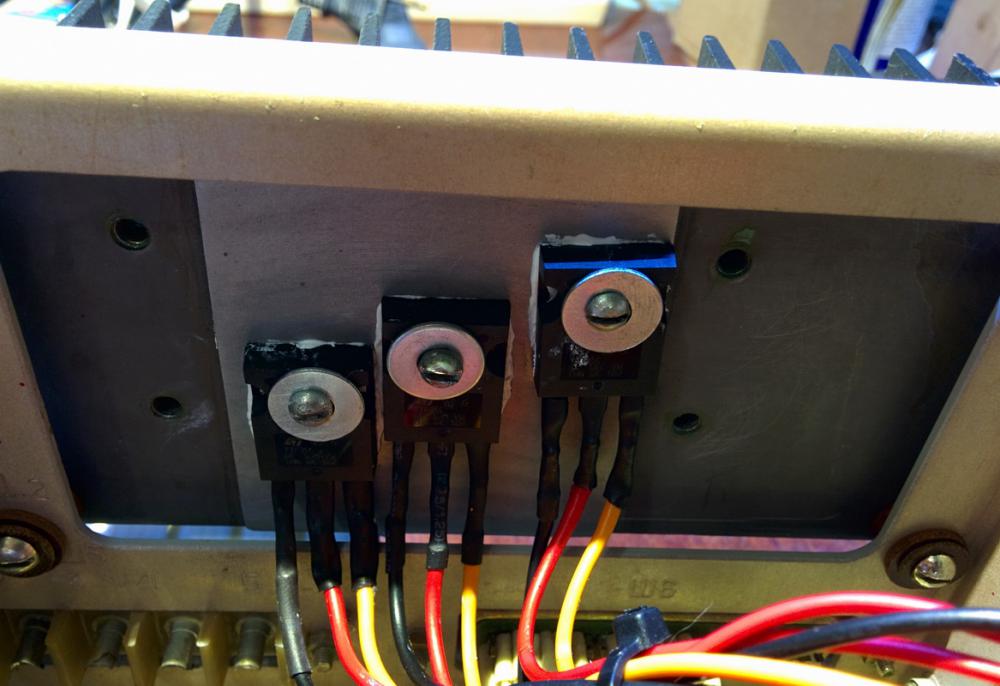

Блок питания настроен и собран :)   (пока без переключателя обмоток)



IMG_20160115_212759-.jpg IMG_20160115_212832-.jpg

IMG_20160115_212659-.jpg IMG_20160115_213352-.jpg



Ну и маленькое видео работы блока.

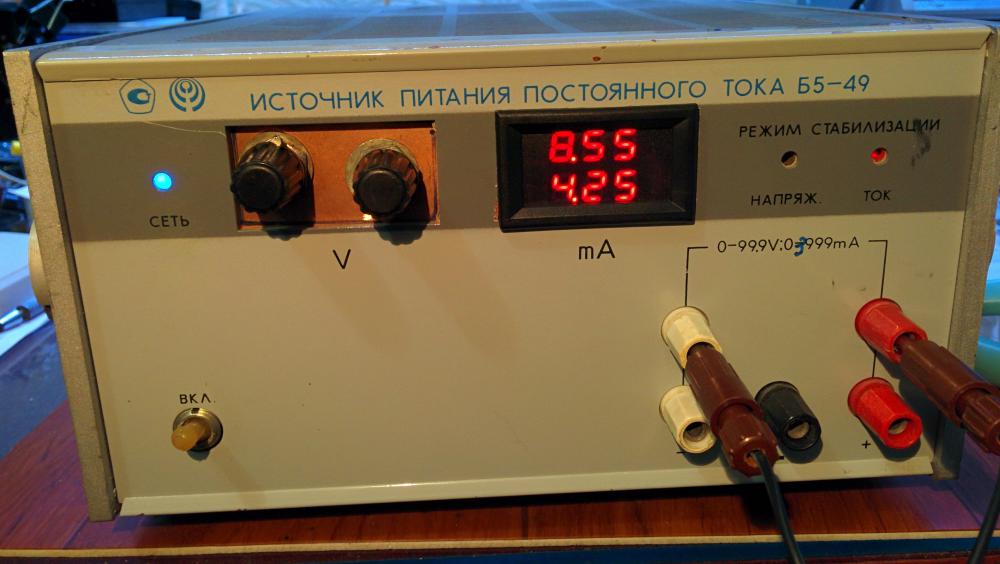

Видно работу ограничения тока и напряжения.

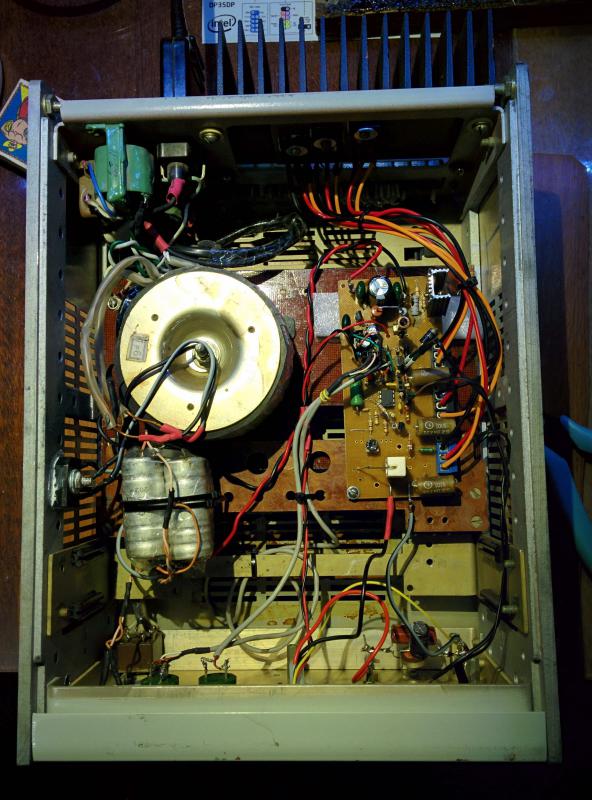

Для корпуса был использован старый БП из прошлого века :)







Планы на будущее - добавить еще один канал в БП - получится двуканальный или одноканальный, но с удвоеным питанием 0-60в / 0-5А (режимы можно будет выбирать)


"Бить не нужно, а не вникнут - разъяснять" © В.С. Высоцкий
я в скайпе - rus_did
Мои детство и юность прошли без Интернета. Может быть, поэтому я понимаю, что за языком надо следить, а за слова отвечать.


#5
RUS_D

RUS_D

    Главный АДМИН

  • В сети
  • Тех. Админ
  • админ Администратор
  • Старожил сайта
<- Информация ->
  • PipPipPipPip
  • Регистрация:
    08-December 08
  • 3061 Cообщений
  • Пропуск №: 2


Репутация: 6815 Постов: 3061
  • Skype:rus_did
  • Страна проживания:Украина
  • Реальное имя:Руслан
  • Пол:Мужчина
  • Город:Полтавская обл.

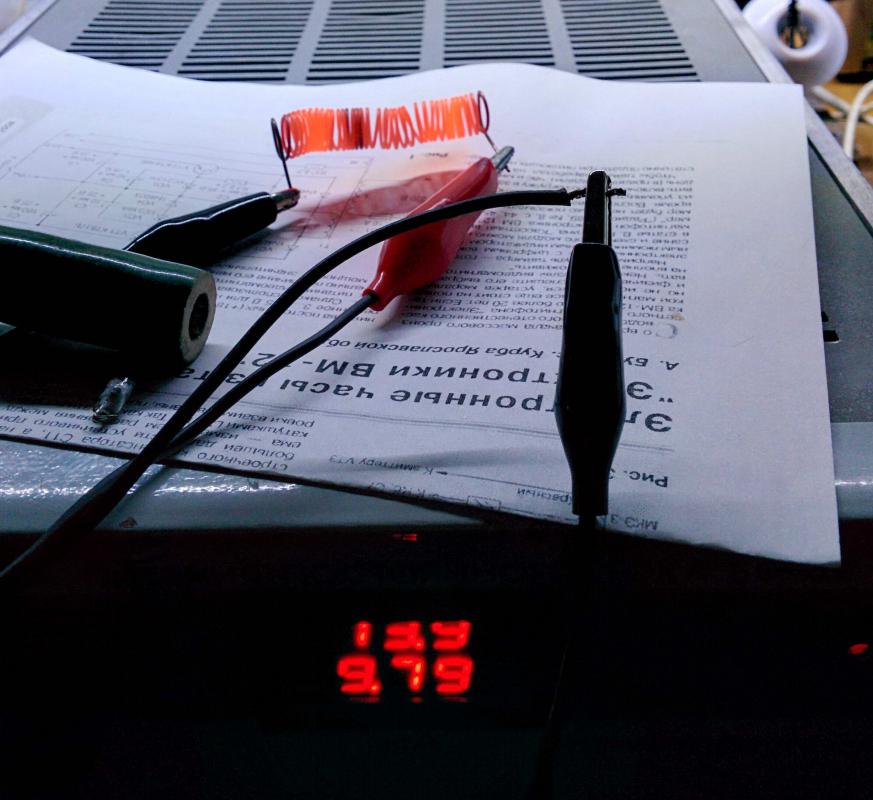

Ну и стресс тест (краштест)



5 минут работы БП с перегрузом

13,9v и 9,79А = 136ват






Дальше блок питания не мучил, так как от спирали инфракрасным излучением бумагу на расстоянии чуть не подожгло - грело хорошо.

Да и обмотки у меня на 6А рассчитаны в трансформаторе :)

Блок питания чувствует себя хорошо :) пострадал только листик бумаги
