Назначение

Данное устройство предназначено и применяется для проверки источников питания постоянного тока, напряжением до 150В. Устройство позволяет нагружать блоки питания током до 20А, при максимальной рассеиваемой мощности до 600 Вт.

Общее описание схемы


Рисунок 1 – Принципиальная электрическая схема электронной нагрузки.

Приведенная схема на рисунке 1 позволяет плавно регулировать нагрузку испытуемого блока питания. В качестве эквивалента нагрузочного сопротивления используются мощные полевые транзисторы T1-T6 включенные параллельно. Для точного задания и стабилизации тока нагрузки, в схеме применяется прецизионный операционный усилитель ОУ1 в качестве компаратора. Опорное напряжение с делителя R16, R17, R21, R22 поступает на неинвертирующий вход ОУ1, на инвертирующий вход поступает напряжение сравнения с токоизмерительного резистора R1. Усиленная ошибка с выхода ОУ1 воздействует на затворы полевых транзисторов, тем самым стабилизируя заданный ток. Переменные резисторы R17 и R22 вынесены на лицевую панель устройства с градуированной шкалой. R17 задает ток нагрузки в пределах от 0 до 20А, R22 в пределах от 0 до 570 мА.

Измерительная часть схемы выполнена на основе АЦП ICL7107 со светодиодными цифровыми индикаторами. Опорное напряжение для микросхемы составляет 1В. Для согласования выходного напряжения токоизмерительного датчика с входом АЦП применяется неинвертирующий усилитель с регулируемым коэффициентом усиления 10-12, собранный на прецизионном операционном усилителе ОУ2. В качестве датчика тока используется резистор R1, что и в схеме стабилизации. На панели индикации отображается либо ток нагрузки, либо напряжение проверяемого источника питания. Переключение между режимами происходит кнопкой S1.

В предлагаемой схеме реализованы три вида защиты: максимальная токовая защита, тепловая защита и защита от переполюсовки.

В максимальной токовой защите предусмотрена возможность задания тока отсечки. Схема МТЗ состоит из компаратора на ОУ3 и ключа, коммутирующего цепь нагрузки. В качестве ключа используется полевой транзистор T7 с низким сопротивлением открытого канала. Опорное напряжение (эквивалент току отсечки) подается с делителя R24-R26 на инвертирующий вход ОУ3. Переменный резистор R26 вынесен на лицевую панель устройства с градуированной шкалой. Подстроечный резистор R25 задает минимальный ток срабатывания защиты. Сигнал сравнения поступает с выхода измерительного ОУ2 на неинвертирующий вход ОУ3. В случае превышения тока нагрузки заданного значения, на выходе ОУ3 появляется напряжение близкое к напряжению питания, тем самым включается динисторное реле MOC3023, которое в свою очередь запирает транзистор T7 и подает питание на светодиод LED1, сигнализирующий о срабатывании токовой защиты. Сброс происходит после полного отключения устройства от сети и повторного включения.

Тепловая защита выполнена на компараторе ОУ4, датчике температуры RK1 и исполнительном реле РЭС55А. В качестве датчика температуры используется терморезистор с отрицательным ТКС. Порог срабатывания задается подстроечным резистором R33. Подстроечный резистор R38 задает величину гистерезиса. Датчик температуры установлен на алюминиевой пластине, являющейся основанием для крепления радиаторов (Рисунок 2). В случае превышения температуры радиаторов заданного значения, реле РЭС55А своими контактами замыкает неинвертирующий вход ОУ1 на землю, в результате транзисторы T1-T6 запираются и ток нагрузки стремится к нулю, при этом светодиод LED2 сигнализирует о срабатывании тепловой защиты. После охлаждения устройства, ток нагрузки возобновляется.

Защита от переполюсовки выполнена на сдвоенном диоде Шоттки D1.

Питание схемы осуществляется от отдельного сетевого трансформатора TP1. Операционные усилители ОУ1, ОУ2 и микросхема АЦП подключены от двухполярного источника питания собранного на стабилизаторах L7810, L7805 и инверторе ICL7660.

Для принудительного охлаждения радиаторов используется в непрерывном режиме вентилятор на 220В (в схеме не указан), который подключается через общий выключатель и предохранитель напрямую к сети 220В.



Настройка схемы

Настройка схемы проводится в следующем порядке.
На вход электронной нагрузки последовательно с проверяемым блоком питания подключается эталонный миллиамперметр, например мультиметр в режиме измерения тока с минимальным диапазоном (мА), параллельно подключается эталонный вольтметр. Ручки переменных резисторов R17, R22 выкручиваются в крайнее левое положение соответствующее нулевому току нагрузки. На устройство подается питание. Далее подстроечным резистором R12 задается такое напряжение смещения ОУ1, чтобы показания эталонного миллиамперметра стали равны нулю.

Следующим этапом настраивается измерительная часть устройства (индикация). Кнопка S1 переводится в положение измерения тока, при этом на табло индикации точка должна переместиться в положение сотых. Подстроечным резистором R18 необходимо добиться, чтобы на всех сегментах индикатора, кроме крайнего левого (он должен быть неактивен), отображались нули. После этого эталонный миллиамперметр переключается в режим максимального диапазона измерений (А). Далее регуляторами на лицевой панели устройства задается ток нагрузки, подстроечным резистором R15 добиваемся одинаковых показаний с эталонным амперметром. После калибровки канала измерения тока, кнопка S1 переключается в положение индикации напряжения, точка на табло должна переместиться в положение десятых. Далее подстроечным резистором R28 добиваемся одинаковых показаний с эталонным вольтметром.

Настройка МТЗ не требуется, если соблюдены все номиналы.

Настройка тепловой защиты проводится экспериментальным путем, температурный режим работы силовых транзисторов не должен выходить за регламентируемый диапазон. Так же нагрев отдельного транзистора может быть неодинаковым. Порог срабатывания настраивается подстроечным резистором R33 по мере приближения температуры самого горячего транзистора к максимальному документированному значению.



Элементная база

В качестве силовых транзисторов T1-T6 (IRFP450) могут применяться MOSFET N-канальные транзисторы с напряжением сток-исток не менее 150В, мощностью рассеивания не менее 150Вт и током стока не менее 5А. Полевой транзистор T7 (IRFP90N20D) работает в ключевом режиме и выбирается исходя из минимального значения сопротивления канала в открытом состоянии, при этом напряжение сток-исток должно быть не менее 150В, а продолжительный ток транзистора должен составлять не менее 20A. В качестве прецизионных операционных усилителей ОУ 1,2 (OP177G) могут применяться любые аналогичные операционные усилители с двухполярным питанием 15В и возможностью регулирования напряжения смещения. В качестве операционных усилителей ОУ 3,4 применяется достаточно распространенная микросхема LM358.

Конденсаторы C2, С3, С8, C9 электролитические, C2 выбирается на напряжение не менее 200В и емкостью от 4,7µF. Конденсаторы C1, С4-С7 керамические либо пленочные. Конденсаторы C10-C17, а так же резисторы R30, R34, R35, R39-R41 поверхностного монтажа и размещаются на отдельной плате индикатора.

Подстроечные резисторы R12, R15, R18, R25, R28, R33, R38 многооборотные фирмы BOURNS типа 3296. Переменные резисторы R17, R22 и R26 отечественные однооборотные типа СП2-2, СП4-1. В качестве токоизмерительного резистора R1 использован шунт, выпаянный из нерабочего мультиметра, сопротивлением 0,01 Ом и рассчитанный на ток 20А. Постоянные резисторы R2-R11, R13, R14, R16, R19-R21, R23, R24, R27, R29, R31, R32, R36, R37 типа МЛТ-0,25, R42 – МЛТ-0,125.

Импортная микросхема аналого-цифрового преобразователя ICL7107 может быть заменена на отечественный аналог КР572ПВ2. Вместо светодиодных индикаторов BS-A51DRD могут применяться любые одиночные или сдвоенные семисегментные индикаторы с общим анодом без динамического управления.

В схеме тепловой защиты используется отечественное слаботочное герконовое реле РЭС55А(0102) с одним перекидным контактом. Реле выбирается с учетом напряжения срабатывания 5В и сопротивления катушки 390 Ом.

Для питания схемы может быть применен малогабаритный трансформатор на 220В, мощностью 5-10Вт и напряжением вторичной обмотки 12В. В качестве выпрямительного диодного моста D2 может использоваться практический любой диодный мост с током нагрузки не менее 0,1A и напряжением не менее 24В. Микросхема стабилизатора тока L7805 устанавливается на небольшой радиатор, приблизительная мощность рассеивания микросхемы 0,7Вт.

Конструктивные особенности

Основание корпуса (рисунок 2) изготовлено из алюминиевого листа толщиной 3мм и уголка 25мм. К основанию прикручиваются 6 алюминиевых радиаторов, ранее применявшихся для охлаждения тиристоров. Для улучшения теплопроводности используется термопаста Алсил-3.

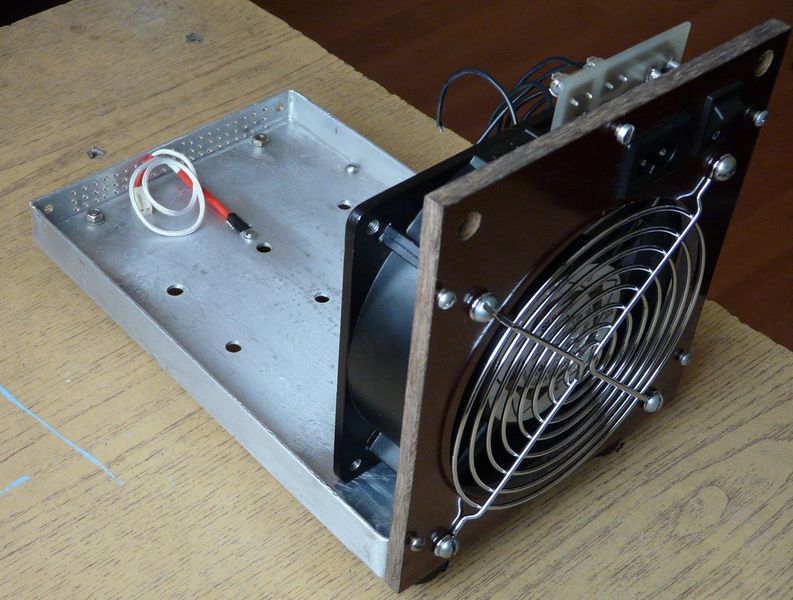

Рисунок 2 – Основание.

Общая площадь поверхности собранного таким образом радиатора (рисунок 3) составляет около 4000 см2. Приблизительная оценка мощности рассеивания взята из расчета 10см2 на 1Вт. С учетом применения принудительного охлаждения с использованием 120мм вентилятора производительностью 1,7 м3/час, устройство способно продолжительно рассеивать до 600Вт.

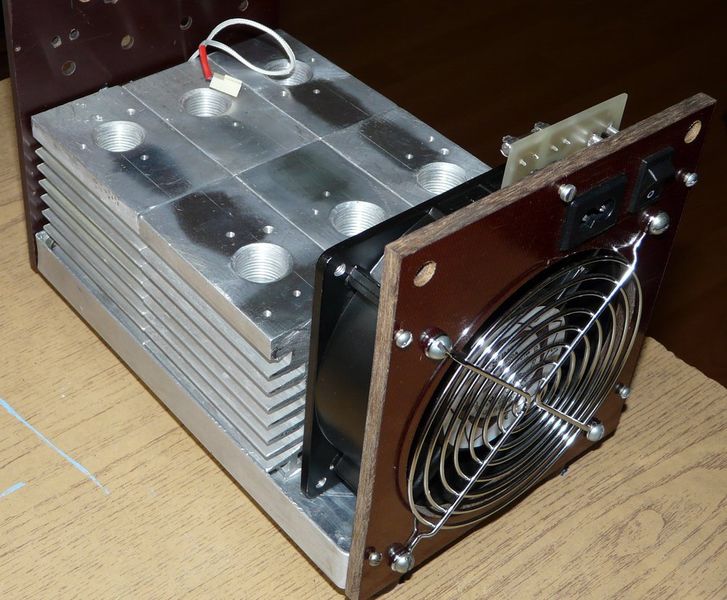

Рисунок 3 – Радиатор в сборе.

Силовые транзисторы T1-T6 и сдвоенный диод Шоттки D1, у которого основанием является общий катод, крепятся к радиаторам напрямую без изоляционной прокладки с использованием термопасты. Транзистор T7 токовой защиты крепится к радиатору через теплопроводящую диэлектрическую подложку (рисунок 4).

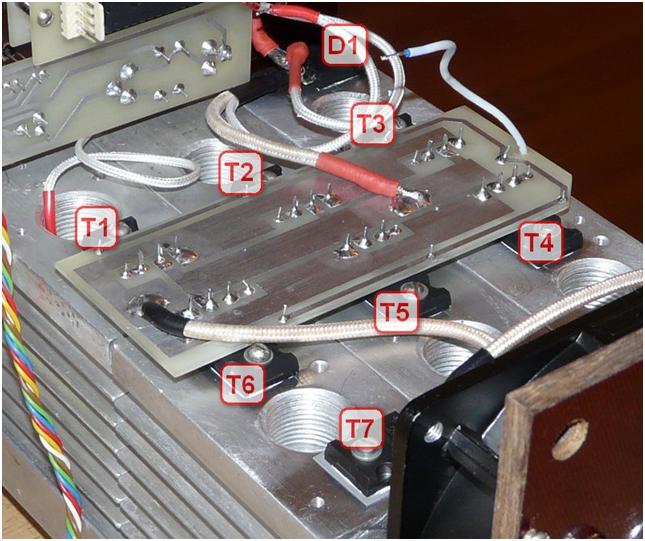

Рисунок 4 – Крепление транзисторов к радиатору.

Монтаж силовой части схемы выполнен термостойким проводом РКГМ, коммутация слаботочной и сигнальной части выполнена обычным проводом в ПВХ изоляции с применением термостойкой оплетки и термоусадочной трубки. Печатные платы изготовлены методом ЛУТ на фольгированном текстолите, толщиной 1,5 мм. Компоновка внутри устройства изображена на рисунках 5-8.


Рисунок 5 – Общая компоновка.

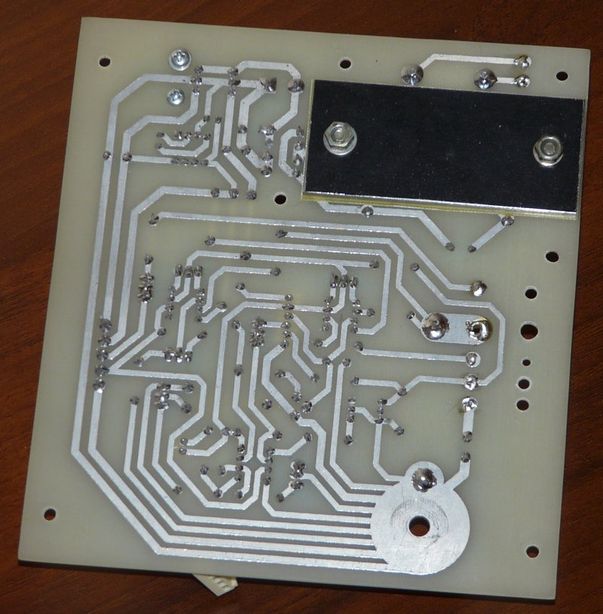

Рисунок 6 – Главная печатная плата, крепление трансформатора с обратной стороны.

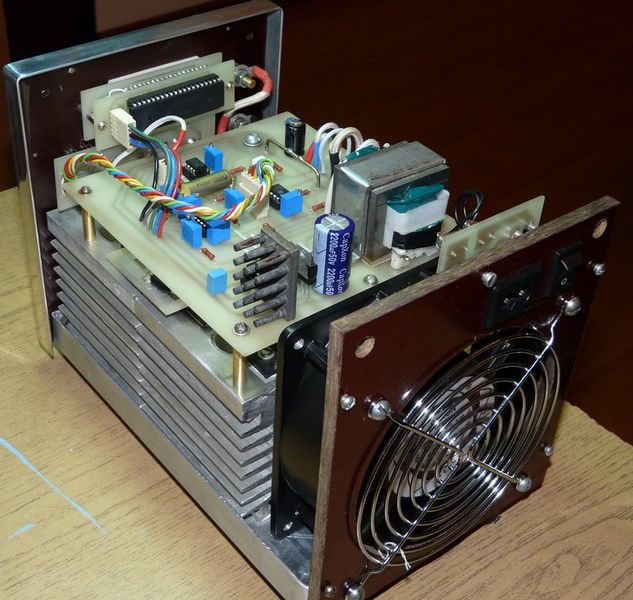

Рисунок 7 – Вид в сборе без кожуха.

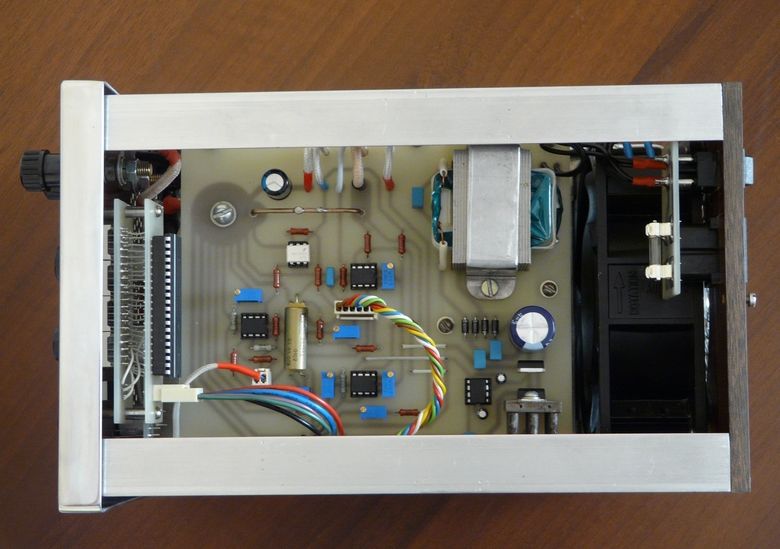

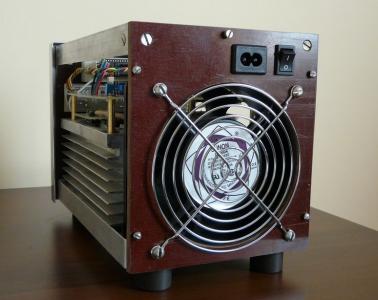

Рисунок 8 – Вид в сборе сверху без кожуха.


Основа передней панели изготовлена из электротехнического листового гетинакса толщиной 6мм фрезерованного под крепления переменных резисторов и затемненного стекла индикатора (рисунок 9).

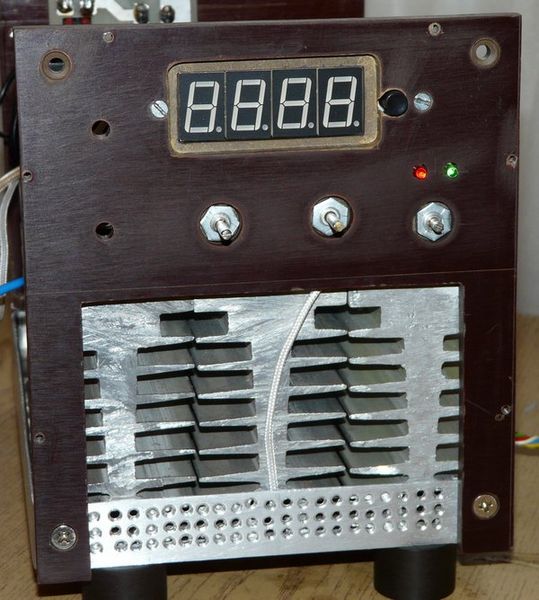

Рисунок 9 – Основа передней панели.

Декоративный внешний вид (рисунок 10) выполнен с использованием алюминиевого уголка, вентиляционной решетки из нержавеющей стали, оргстекла, подложки из бумаги с надписями и градуированными шкалами, скомпилированными в программе FrontDesigner3.0. Кожух устройства изготовлен из миллиметрового листа нержавеющей стали.

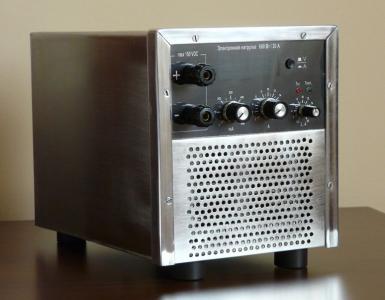

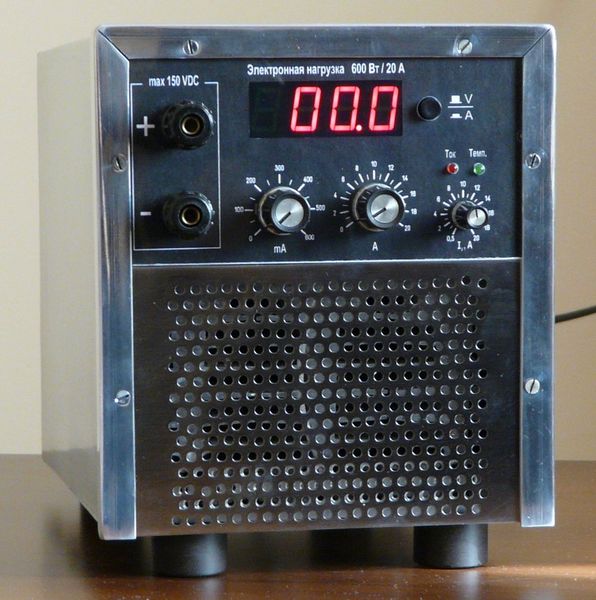

Рисунок 10 – Внешний вид готового устройства.

Печатные платы разработаны в формате Sprint-Layout 6.0 и имеются в архиве, так же в архиве вложен файл передней панели в формате FrontDesigner_3.0.

Скачать архив: Прикрепленный файл  arkhiv.rar   328.45К   скачиваний 75
