Роясь в домашнем радиоэлектронном хламе (на чердаке), который накопился за 25 лет радиолюбительства, нарыл несколько раритетов 70-х.






Ну и зачесались руки сделать что то прикольное из них :)

Поиск по бескрайним полям информационного континуума привел к идее забабахать на них часики :)



Но так как в последнее время я лентяй (за неименеем свободного времени) заморачиваться с ЛУТом мне было лень.
Вот и решил поискать может какая то умная голова заморочилась идеей помочь таким лентяям как я (не бесплатно конечно).

Поиск вывел на разные аукционы где продавались готовые часики и набор плат для самостоятельного паяния оных.

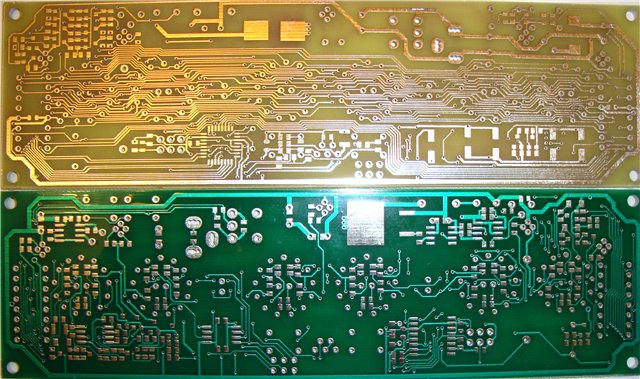

Плата заказана, радиодетали подбираются под схему.......


Вскоре будем паять это все и хвастаться результатом.

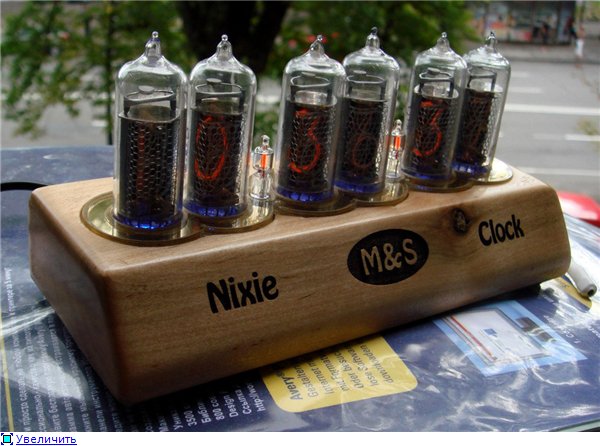

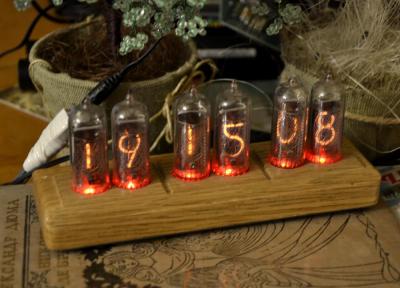

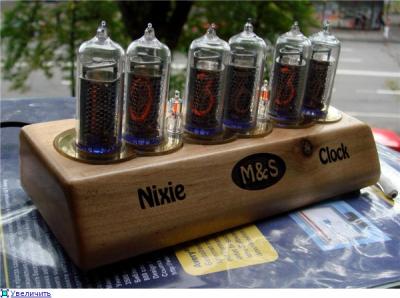

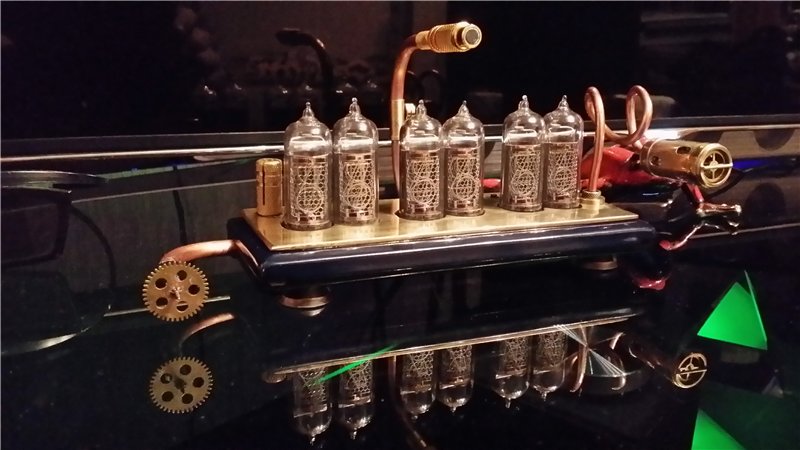

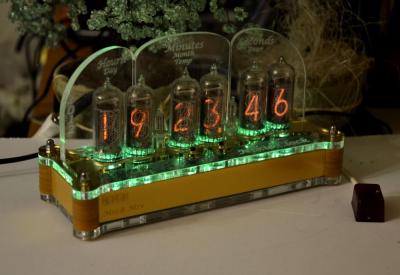

А пока несколько фоток часиков сделанных другими людьми.










"Бить не нужно, а не вникнут - разъяснять" © В.С. Высоцкий
я в скайпе - rus_did
Мои детство и юность прошли без Интернета. Может быть, поэтому я понимаю, что за языком надо следить, а за слова отвечать.


#2
RUS_D

RUS_D

    Главный АДМИН

  • Не в сети
  • Тех. Админ
  • админ Администратор
  • Старожил сайта
<- Информация ->
  • PipPipPipPip
  • Регистрация:
    08-December 08
  • 3061 Cообщений
  • Пропуск №: 2


Репутация: 6815 Постов: 3061
  • Skype:rus_did
  • Страна проживания:Украина
  • Реальное имя:Руслан
  • Пол:Мужчина
  • Город:Полтавская обл.

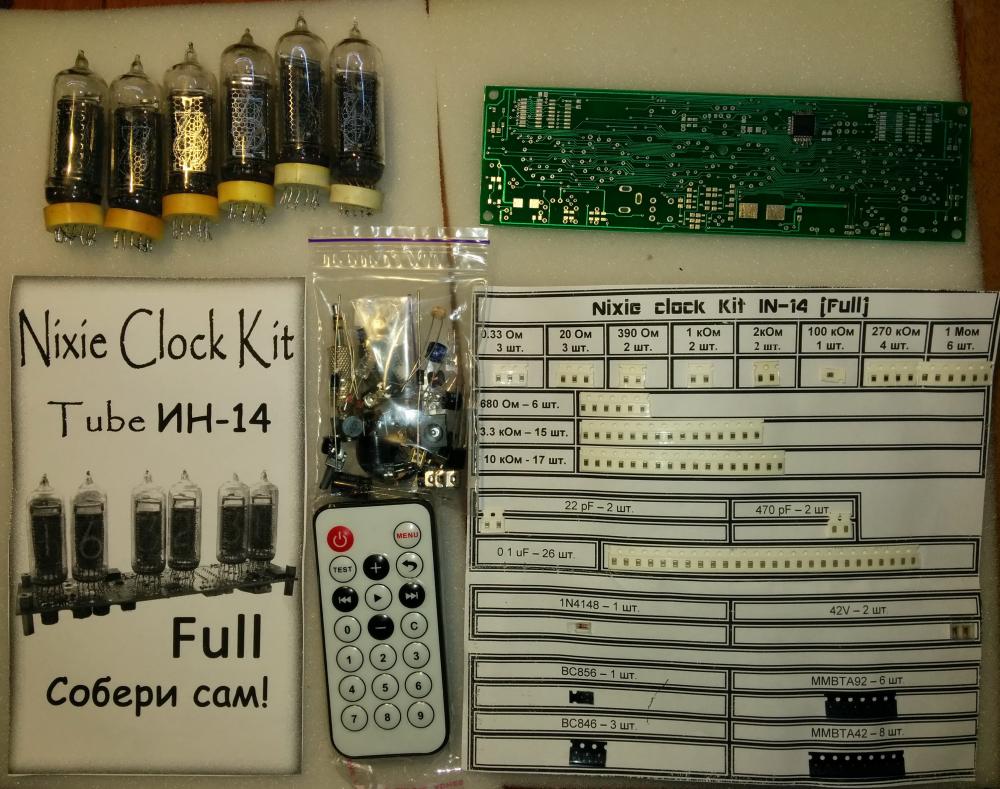

Комплект пришел.


Нареканий нет - автор разработки молодец.

Готовимся собирать :) (паять)




"Бить не нужно, а не вникнут - разъяснять" © В.С. Высоцкий
я в скайпе - rus_did
Мои детство и юность прошли без Интернета. Может быть, поэтому я понимаю, что за языком надо следить, а за слова отвечать.


#3
RUS_D

RUS_D

    Главный АДМИН

  • Не в сети
  • Тех. Админ
  • админ Администратор
  • Старожил сайта
<- Информация ->
  • PipPipPipPip
  • Регистрация:
    08-December 08
  • 3061 Cообщений
  • Пропуск №: 2


Репутация: 6815 Постов: 3061
  • Skype:rus_did
  • Страна проживания:Украина
  • Реальное имя:Руслан
  • Пол:Мужчина
  • Город:Полтавская обл.

Итак отчетик о нескольких часах потраченных вечером на сборку часов.

Хотя руки чесались спаять быстро решил не торопиться и собрать их за несколько заходов.



Во первых хотелось сделать красиво..
Во вторых детальки то мааалюсенькие :)  приходилось одевать лупу на глаза...

Ну и последнее - в часах есть высокое напряжение (180 вольт для питания ламп),
Потому сначала собирал преобразователи питания, их настраивал, а уж потом допаивал микропроцессор и другие детальки - дабы высоким напряжением в случае косяка их не пожечь.



Ну и маленький фото отчет о том что сделал.

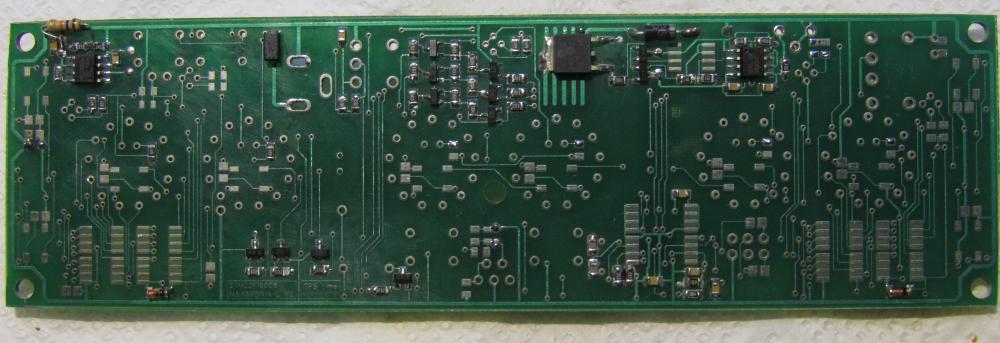

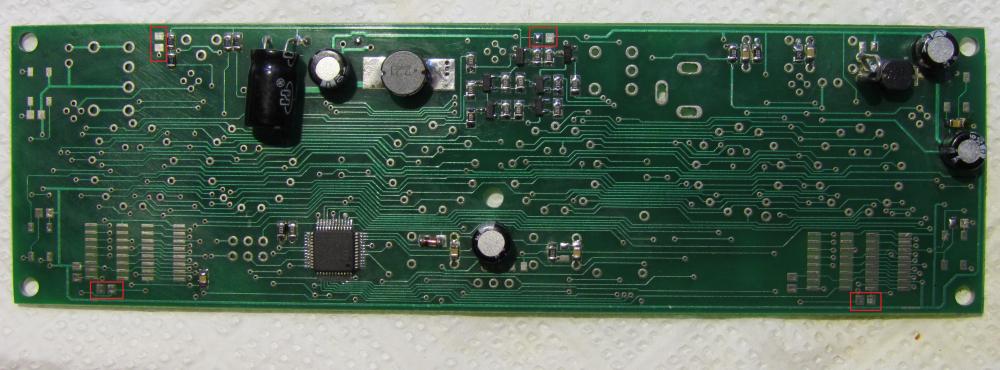

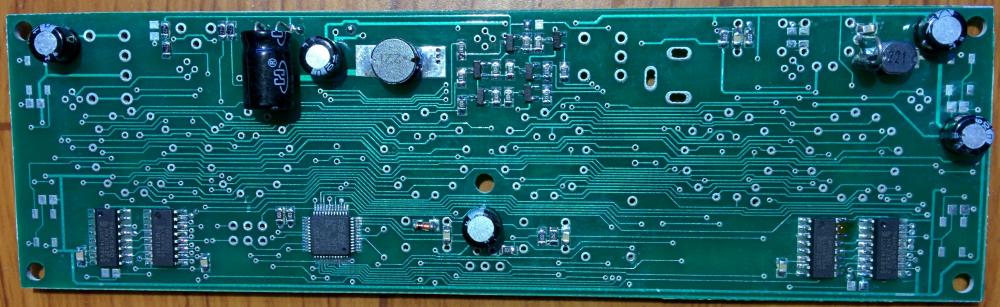

Сборка часов

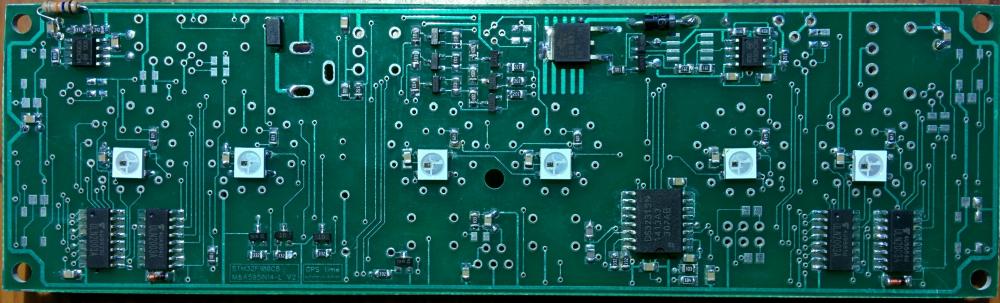

тут видно следы первичной отмывки плат от канифоли.

Ниже Платы отмыты более тщательно (изопропиловый спирт)

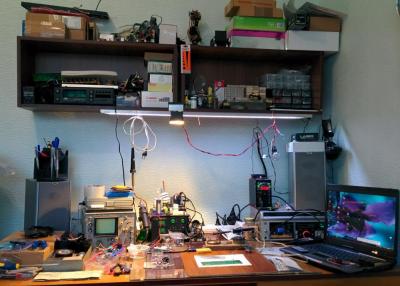

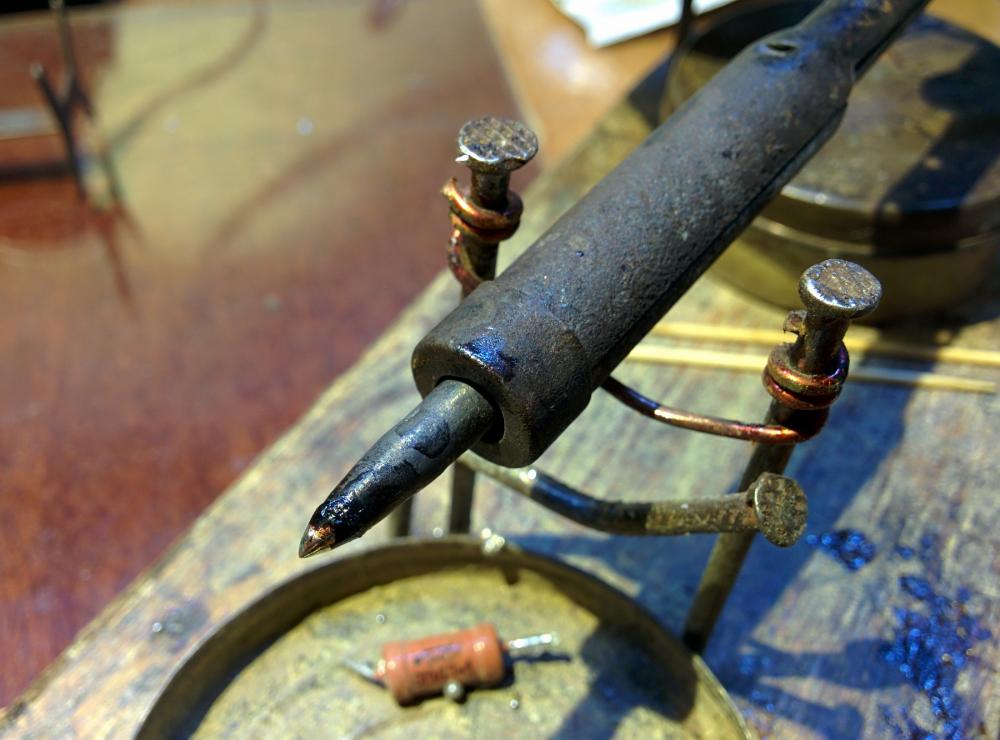

ну и паяльник которым паял :)
Хотя есть у меня и паяльная станция неплохая, но вот старый друг роднее (уже 23 года он со мной).



Осталось установить лампы и запустить их :)



"Бить не нужно, а не вникнут - разъяснять" © В.С. Высоцкий
я в скайпе - rus_did
Мои детство и юность прошли без Интернета. Может быть, поэтому я понимаю, что за языком надо следить, а за слова отвечать.


#4
RUS_D

RUS_D

    Главный АДМИН

  • Не в сети
  • Тех. Админ
  • админ Администратор
  • Старожил сайта
<- Информация ->
  • PipPipPipPip
  • Регистрация:
    08-December 08
  • 3061 Cообщений
  • Пропуск №: 2


Репутация: 6815 Постов: 3061
  • Skype:rus_did
  • Страна проживания:Украина
  • Реальное имя:Руслан
  • Пол:Мужчина
  • Город:Полтавская обл.

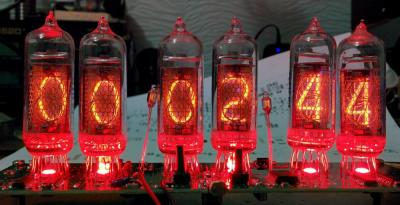

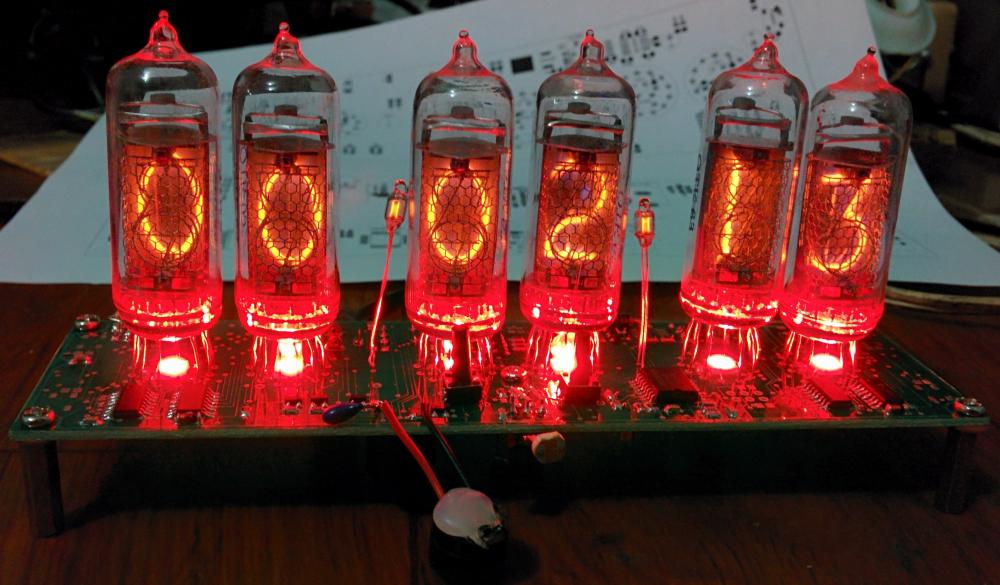

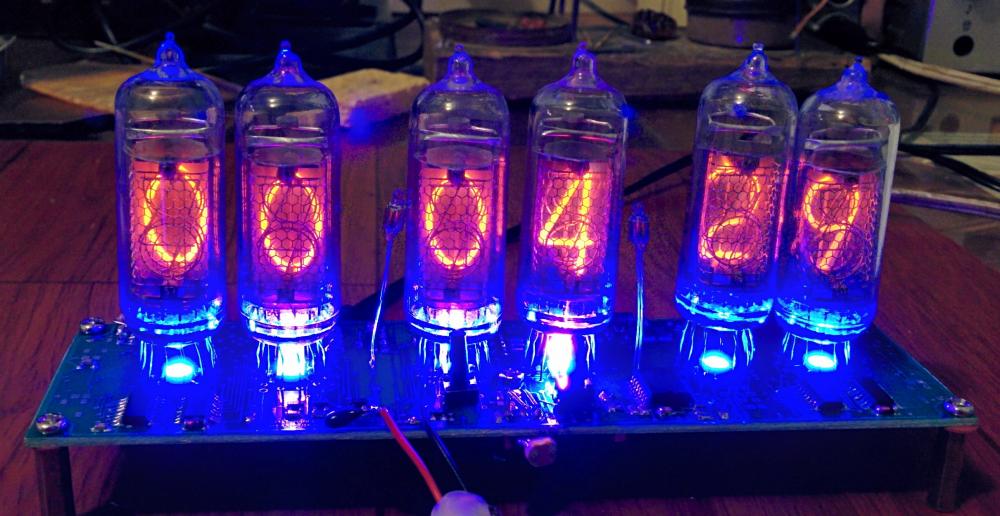

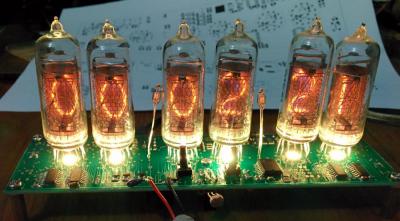

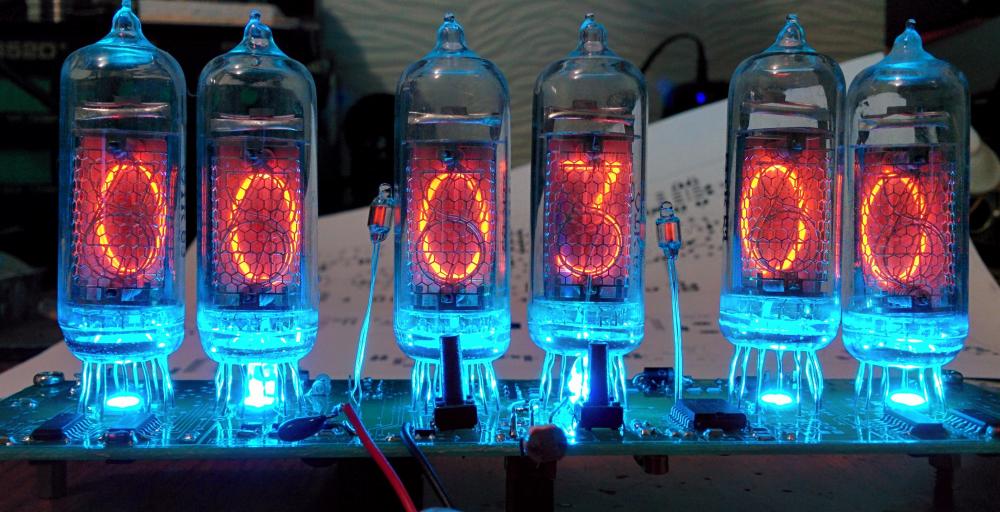

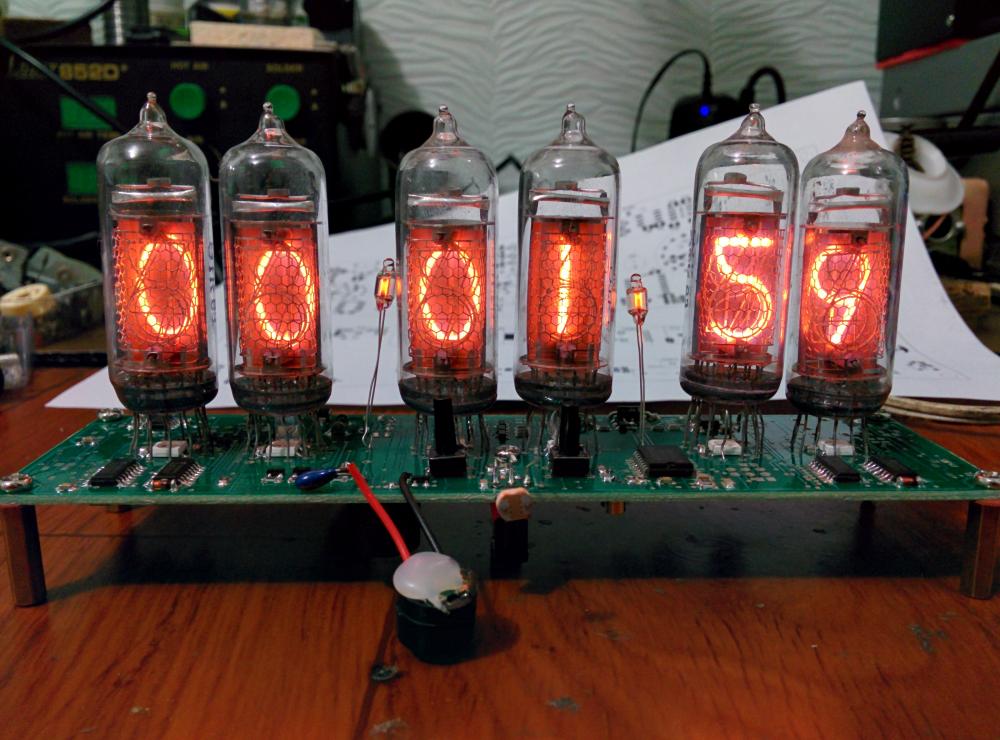

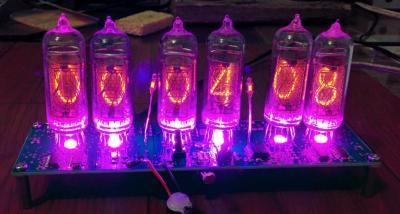

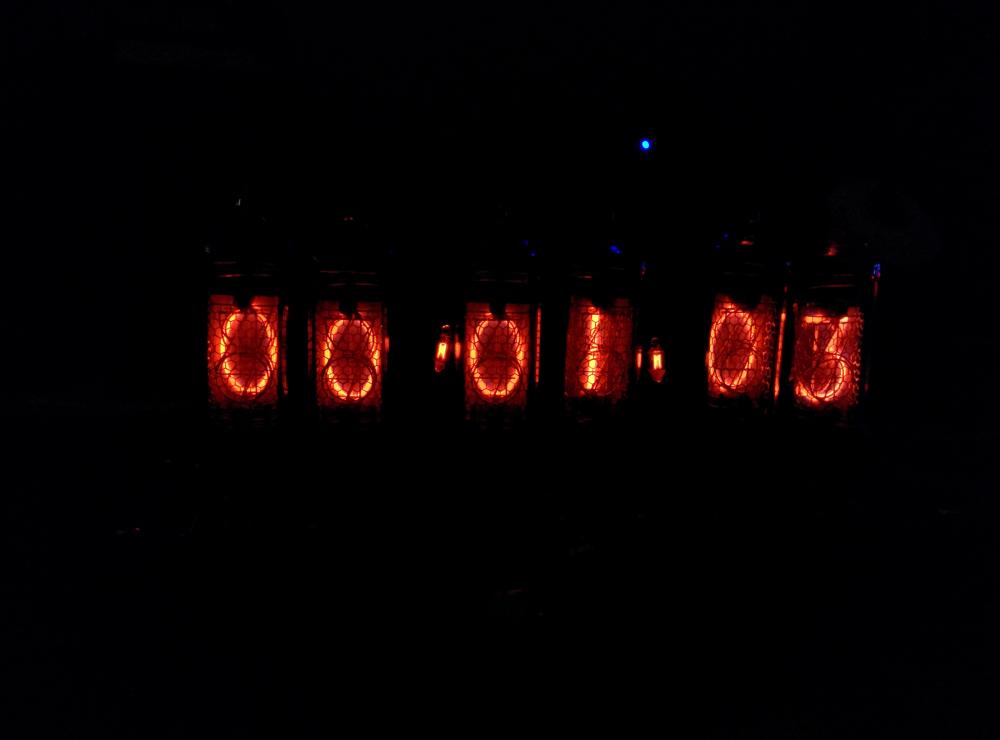

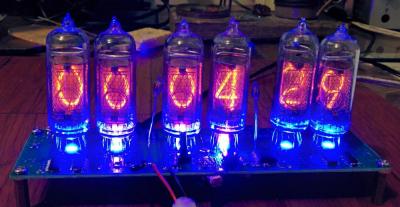

Лампы установлены - все работает (тикает, светится)

любуемся, критикуем и т.д..



Много фоток :)












Осталось самое тяжёлое - сделать приличный корпус для них.









Желающие заиметь себе такую красотень - пишем тут свои хотелки :)
Есть наборы для самостоятельной сборки, также можно купить и собранные часы.


"Бить не нужно, а не вникнут - разъяснять" © В.С. Высоцкий
я в скайпе - rus_did
Мои детство и юность прошли без Интернета. Может быть, поэтому я понимаю, что за языком надо следить, а за слова отвечать.


#5
Smile_4Life

Smile_4Life

    Сталкер

  • Не в сети
  • Проверенные

<- Информация ->
  • Регистрация:
    12-April 15
  • 121 Cообщений
  • Пропуск №: 18392


Репутация: 10 Постов: 121
  • Страна проживания:Украина
  • Реальное имя:Дмитрий
  • Пол:Мужчина
  • Город:Краматорск

А можно просто написать, что это красиво и мастхэв?  Молодцом!



#6
RUS_D

RUS_D

    Главный АДМИН

  • Не в сети
  • Тех. Админ
  • админ Администратор
  • Старожил сайта
<- Информация ->
  • PipPipPipPip
  • Регистрация:
    08-December 08
  • 3061 Cообщений
  • Пропуск №: 2


Репутация: 6815 Постов: 3061
  • Skype:rus_did
  • Страна проживания:Украина
  • Реальное имя:Руслан
  • Пол:Мужчина
  • Город:Полтавская обл.

Можно :)
Через неделю ждите ещё одни часики (другие лампы будут).


Упс... Оказывается я забыл расписать возможности часиков.
Исправляем ситуацию.


Возможности часов:




    • Часы, формат: 12 / 24

    • Дата, формат: ЧЧ.ММ.ГГ / ЧЧ.ММ.Д

    • Будильник настраиваемый по дням.

    • Измерение температуры.  (С°, Фаренгейты)

      • возможность подключения 2-х проводных датчиков.

      • возможность приема температуры с ИК передатчика.

    • Таймер

    • Ежечасный сигнал(отключаемо).

    • Автоматическая регулировка яркости в зависимости от освещения .

    • ДУ управление.

    • GPS синхронизация.(Опционально)

    •  Высокая точность хода.

    • Эффекты индикации.

      • без эффектов.

      • плавное затухание.

      • прокрутка.

      • накладка цифр.

    •  Эффекты разделительных ламп.

      • выключены.

      • мигание 1 герц.

      • плавное затухание.

      • мигание 2 герца.

      • включены.

    •  Эффекты показы даты.

      • без эффектов.

      • Сдвиг.

      • Сдвиг с прокруткой.

      • Прокрутка.

      • Замена цифр.

    •  Эффект маятника.

      • простой.

      • сложный.

    •  Подсветки

      • перебор цветовой гаммы.

      • остановка выбранного цвета гаммы.

      • эффект радуги.

      • эффект пламени свечи.

      • ультрафиолетовая подсветка.

      • возможность подсветки корпуса ультрафиолет. (Опционально)

      • Возможность подсветки корпуса RGB. (Опционально)

"Бить не нужно, а не вникнут - разъяснять" © В.С. Высоцкий
я в скайпе - rus_did
Мои детство и юность прошли без Интернета. Может быть, поэтому я понимаю, что за языком надо следить, а за слова отвечать.


#7
Котобегемот

Котобегемот

    ОП-2-шник

  • В сети
  • глобальный модератор Глобальные модераторы
  • Темные
  • VIP сайта Завсегдатай - больше 1 год на сайте
<- Информация ->
  • PipPipPipPip
  • Регистрация:
    12-May 14
  • 1506 Cообщений
  • Пропуск №: 10421


Репутация: 3403 Постов: 1506
  • Страна проживания:Украина
  • Реальное имя:Орест
  • Пол:Мужчина
  • Город:Львовская обл.

Ну че, красиво... :sm46:

Напоминает вывески на казино Лас-Вегаса.


Нажми на кнопку - получишь результат.

#8
Ayama

Ayama

    Сталкер

  • Не в сети
  • Старожилы
  • Опытные
  • Спонсор сайта
<- Информация ->
  • Регистрация:
    12-July 14
  • 633 Cообщений
  • Пропуск №: 12904


Репутация: 1252 Постов: 633
  • Страна проживания:РФ
  • Реальное имя:Алексей
  • Пол:Мужчина
  • Город:Санкт-Петербург

А ламповые усилители не пробовали собирать?


Hardware: CPU AMD Athlon II 3.1 GHz, RAM 8 GB, Video 1GB AMD 7790.

#9
RUS_D

RUS_D

    Главный АДМИН

  • Не в сети
  • Тех. Админ
  • админ Администратор
  • Старожил сайта
<- Информация ->
  • PipPipPipPip
  • Регистрация:
    08-December 08
  • 3061 Cообщений
  • Пропуск №: 2


Репутация: 6815 Постов: 3061
  • Skype:rus_did
  • Страна проживания:Украина
  • Реальное имя:Руслан
  • Пол:Мужчина
  • Город:Полтавская обл.


А ламповые усилители не пробовали собирать?


Пробовал давно :)
Штук три  сделал и этого мне хватило на всю жизнь :(
Там мотать выходной и сетевой трансформатор такая заморочливая процедура - врагу не пожелаю :)

"Бить не нужно, а не вникнут - разъяснять" © В.С. Высоцкий
я в скайпе - rus_did
Мои детство и юность прошли без Интернета. Может быть, поэтому я понимаю, что за языком надо следить, а за слова отвечать.


#10
Ayama

Ayama

    Сталкер

  • Не в сети
  • Старожилы
  • Опытные
  • Спонсор сайта
<- Информация ->
  • Регистрация:
    12-July 14
  • 633 Cообщений
  • Пропуск №: 12904


Репутация: 1252 Постов: 633
  • Страна проживания:РФ
  • Реальное имя:Алексей
  • Пол:Мужчина
  • Город:Санкт-Петербург

Я уважаю усилители, но вот самому собирать ни времени ни навыков нет.

А на ламповых усилках можно неплохо заработать.


RUS_D (01 May 2015 - 14:21):
Могу разочаровать - заработок врядли :)
Это надо найти совсем "сьехавшего" который согласен заплатить сумму с 5-6 нулями за Ламповый звук. За меньшее я их делать не согласен

Hardware: CPU AMD Athlon II 3.1 GHz, RAM 8 GB, Video 1GB AMD 7790.

#11
RUS_D

RUS_D

    Главный АДМИН

  • Не в сети
  • Тех. Админ
  • админ Администратор
  • Старожил сайта
<- Информация ->
  • PipPipPipPip
  • Регистрация:
    08-December 08
  • 3061 Cообщений
  • Пропуск №: 2


Репутация: 6815 Постов: 3061
  • Skype:rus_did
  • Страна проживания:Украина
  • Реальное имя:Руслан
  • Пол:Мужчина
  • Город:Полтавская обл.

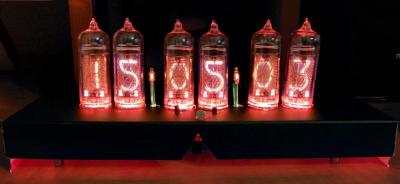

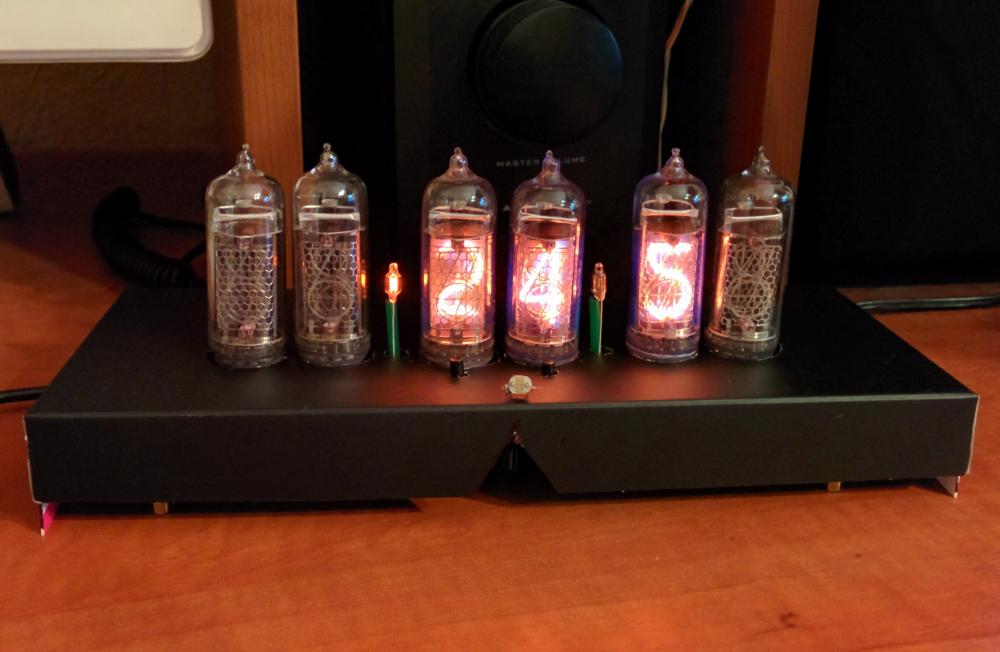

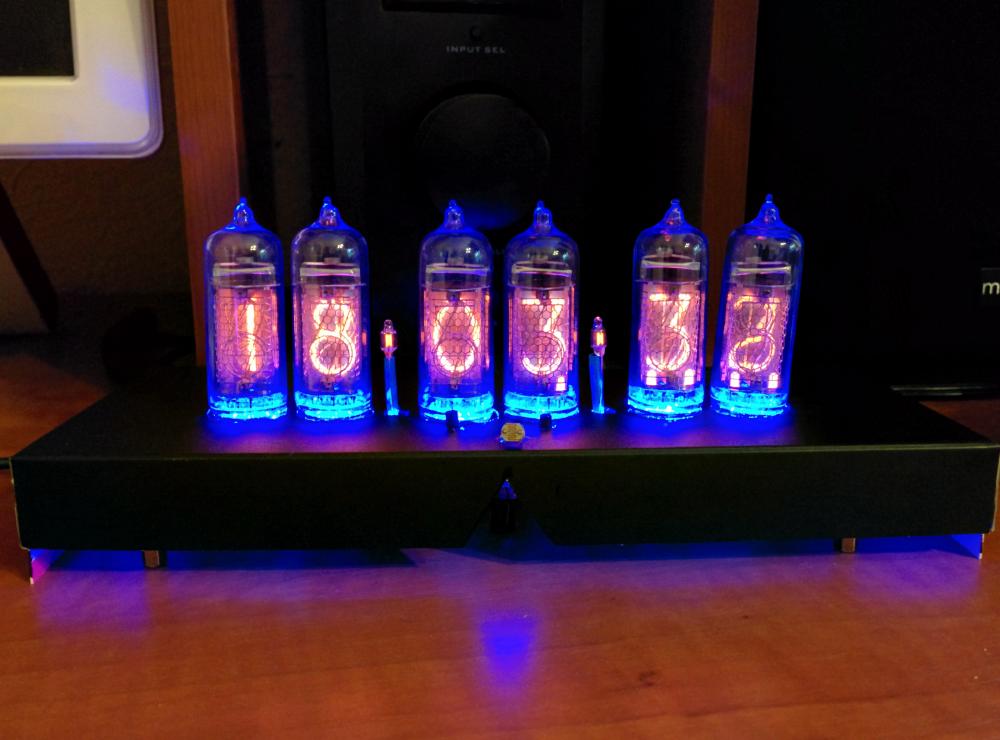

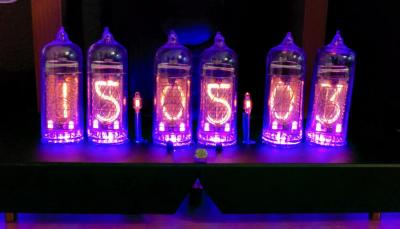

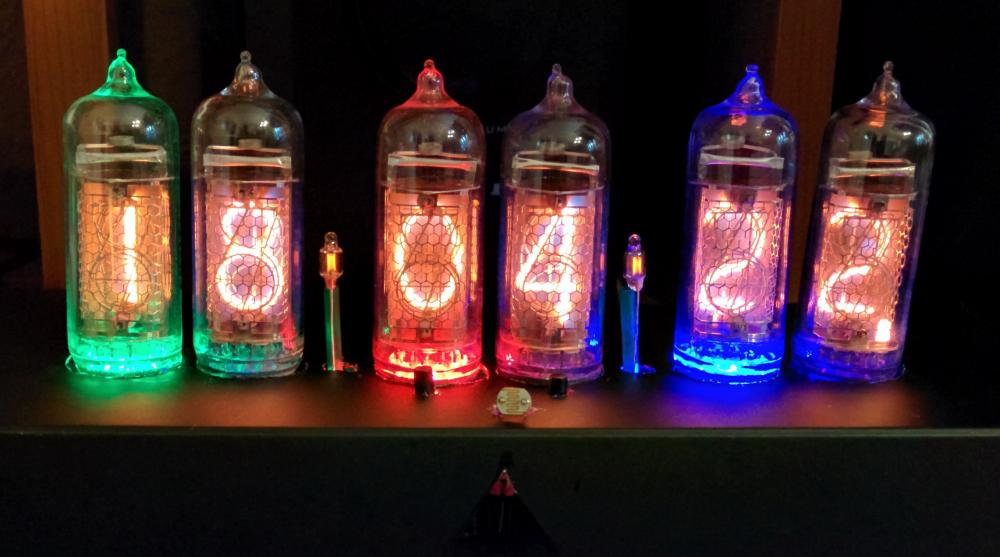

Обновление :)

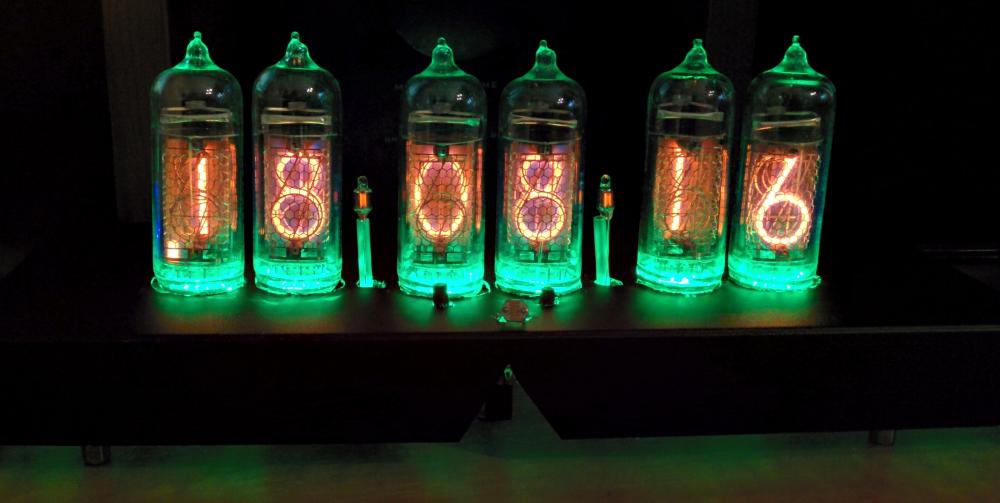

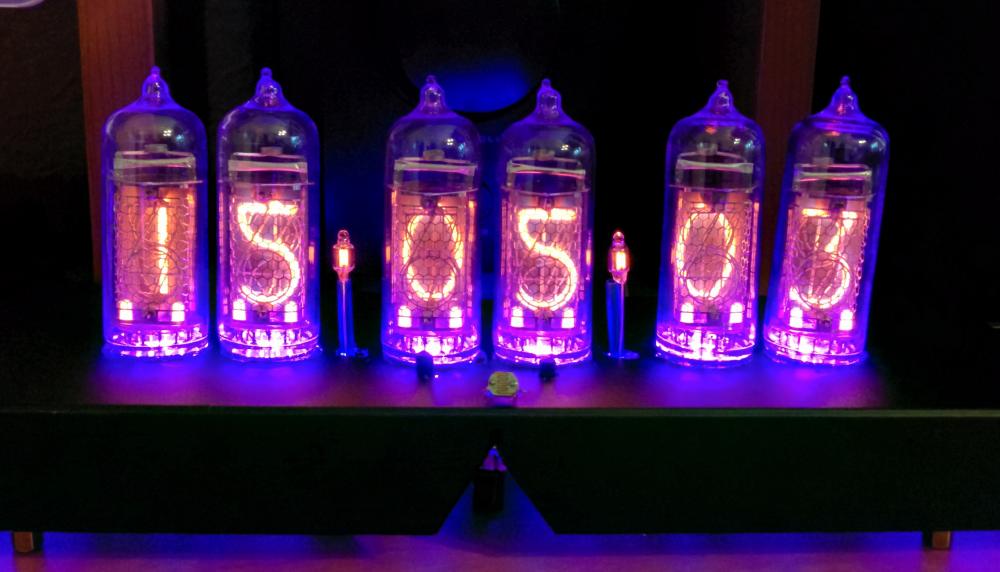

На скорую руку собрал корпус..  дабы голыми не стояли. (пока созреет дизайнерская мысля)


- отображение температуры в комнате












Свечение вокруг цифр (оранжево-розовое) глазом почти незаметно - это фотик его видит :)


"Бить не нужно, а не вникнут - разъяснять" © В.С. Высоцкий
я в скайпе - rus_did
Мои детство и юность прошли без Интернета. Может быть, поэтому я понимаю, что за языком надо следить, а за слова отвечать.


#12
RUS_D

RUS_D

    Главный АДМИН

  • Не в сети
  • Тех. Админ
  • админ Администратор
  • Старожил сайта
<- Информация ->
  • PipPipPipPip
  • Регистрация:
    08-December 08
  • 3061 Cообщений
  • Пропуск №: 2


Репутация: 6815 Постов: 3061
  • Skype:rus_did
  • Страна проживания:Украина
  • Реальное имя:Руслан
  • Пол:Мужчина
  • Город:Полтавская обл.

Видео похожих часиков - свое никак не залью





"Бить не нужно, а не вникнут - разъяснять" © В.С. Высоцкий
я в скайпе - rus_did
Мои детство и юность прошли без Интернета. Может быть, поэтому я понимаю, что за языком надо следить, а за слова отвечать.


#13
RUS_D

RUS_D

    Главный АДМИН

  • Не в сети
  • Тех. Админ
  • админ Администратор
  • Старожил сайта
<- Информация ->
  • PipPipPipPip
  • Регистрация:
    08-December 08
  • 3061 Cообщений
  • Пропуск №: 2


Репутация: 6815 Постов: 3061
  • Skype:rus_did
  • Страна проживания:Украина
  • Реальное имя:Руслан
  • Пол:Мужчина
  • Город:Полтавская обл.

Процесс пошел.......

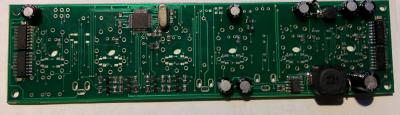

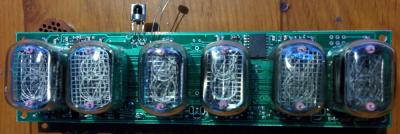

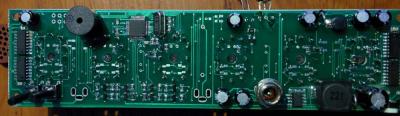

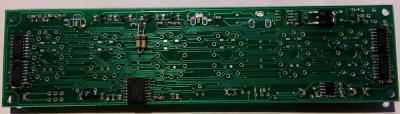

Спаяна плата для других часов

Индикаторы такие будут стоять

ИН-12







А это придумал способ экономной отмывки плат от флюса :)





"Бить не нужно, а не вникнут - разъяснять" © В.С. Высоцкий
я в скайпе - rus_did
Мои детство и юность прошли без Интернета. Может быть, поэтому я понимаю, что за языком надо следить, а за слова отвечать.


#14
RUS_D

RUS_D

    Главный АДМИН

  • Не в сети
  • Тех. Админ
  • админ Администратор
  • Старожил сайта
<- Информация ->
  • PipPipPipPip
  • Регистрация:
    08-December 08
  • 3061 Cообщений
  • Пропуск №: 2


Репутация: 6815 Постов: 3061
  • Skype:rus_did
  • Страна проживания:Украина
  • Реальное имя:Руслан
  • Пол:Мужчина
  • Город:Полтавская обл.

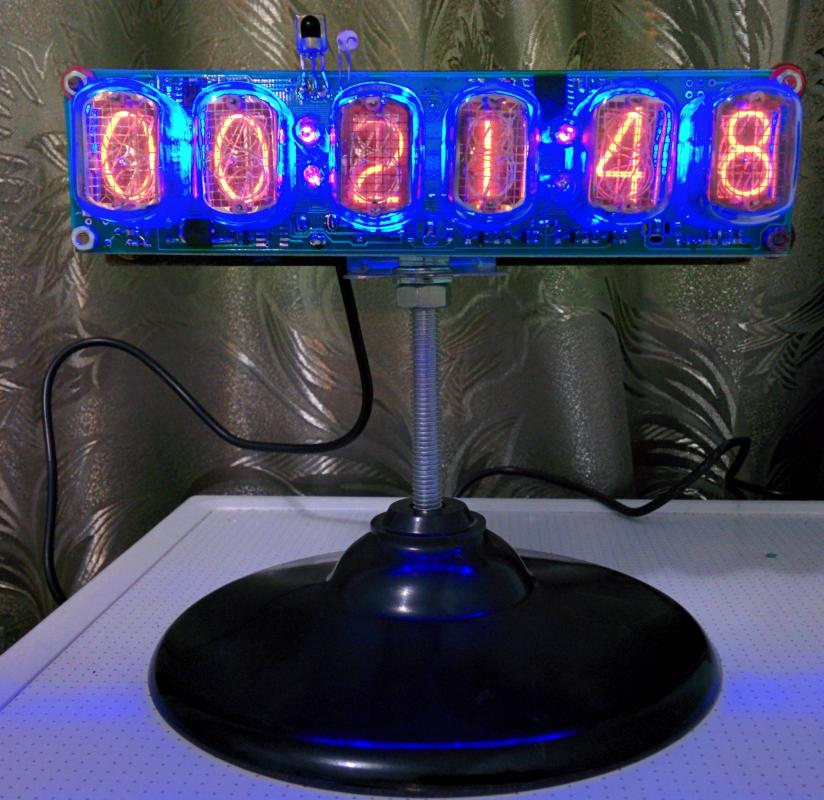

Итак подарок Жене почти закончен (пока временная подставка сделана)

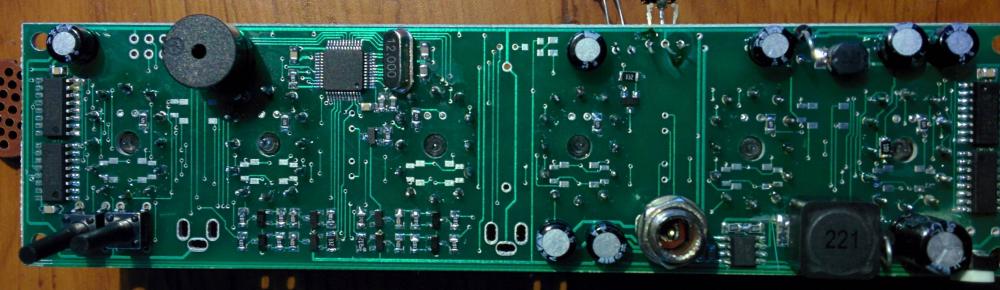

Сначала немного фоток из процесса сборки

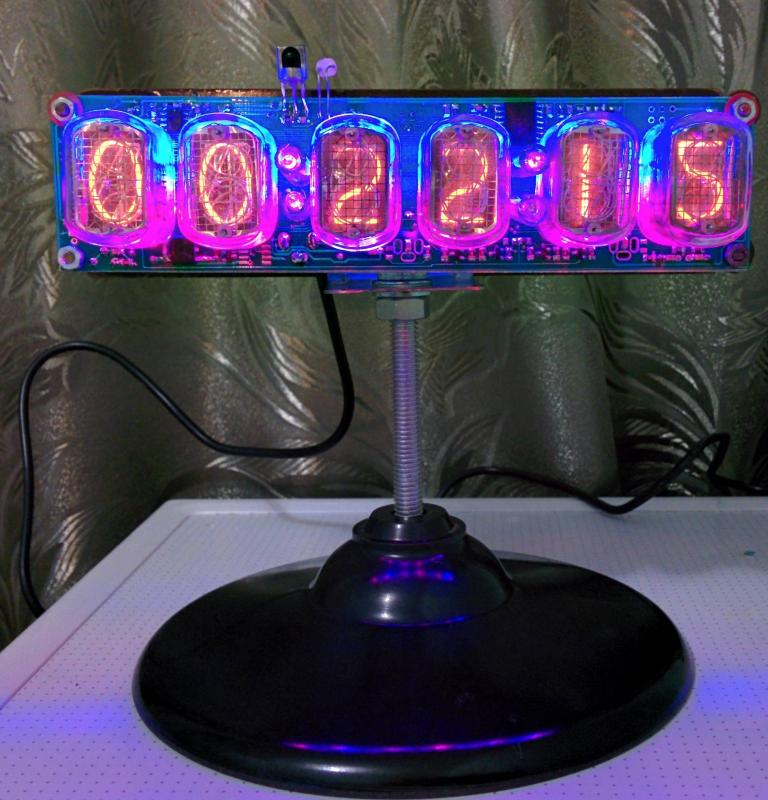

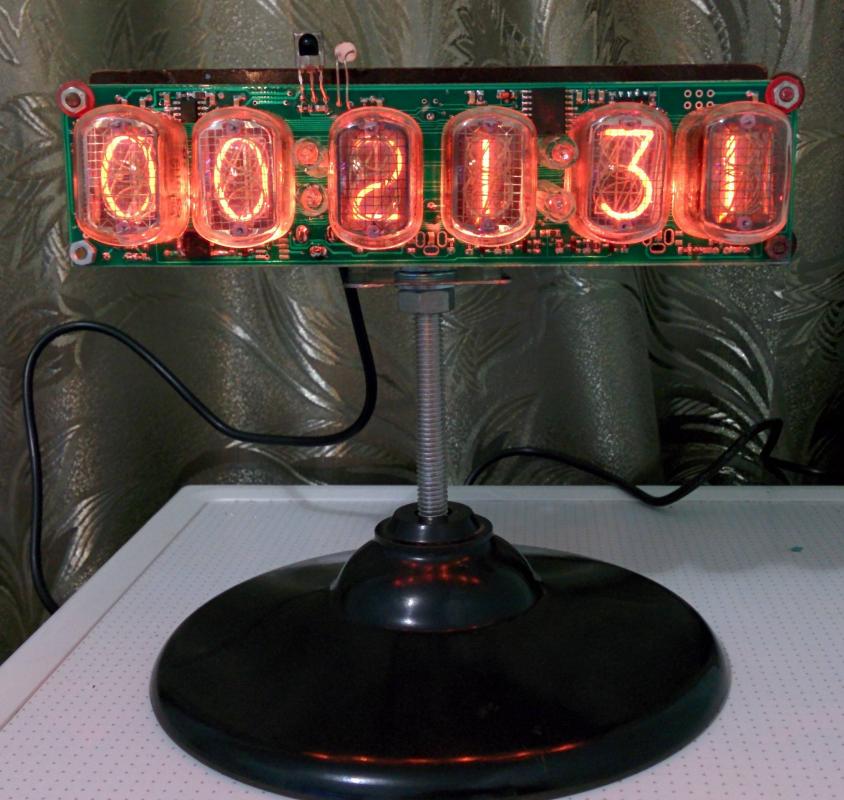

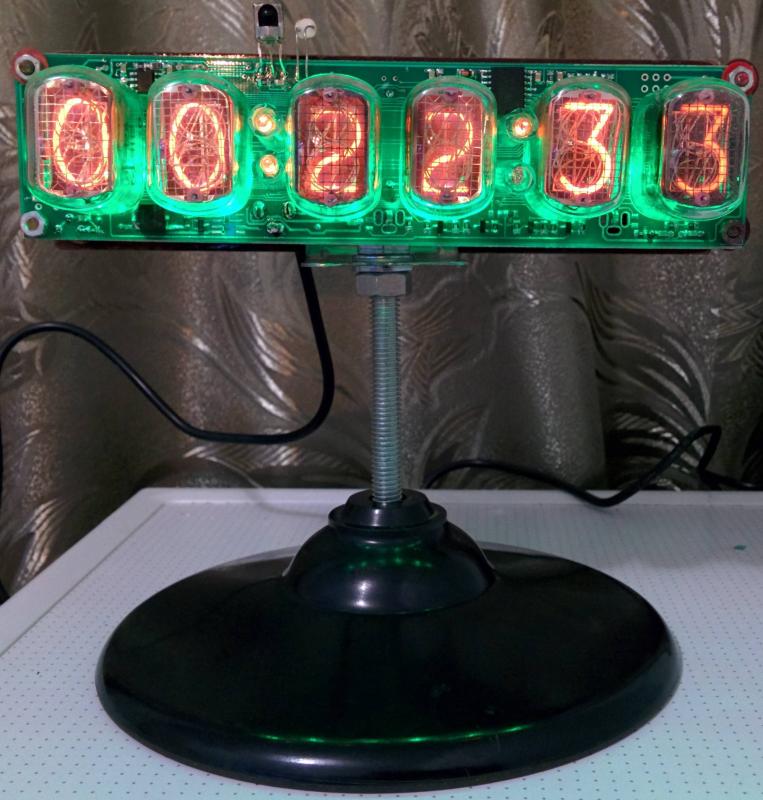

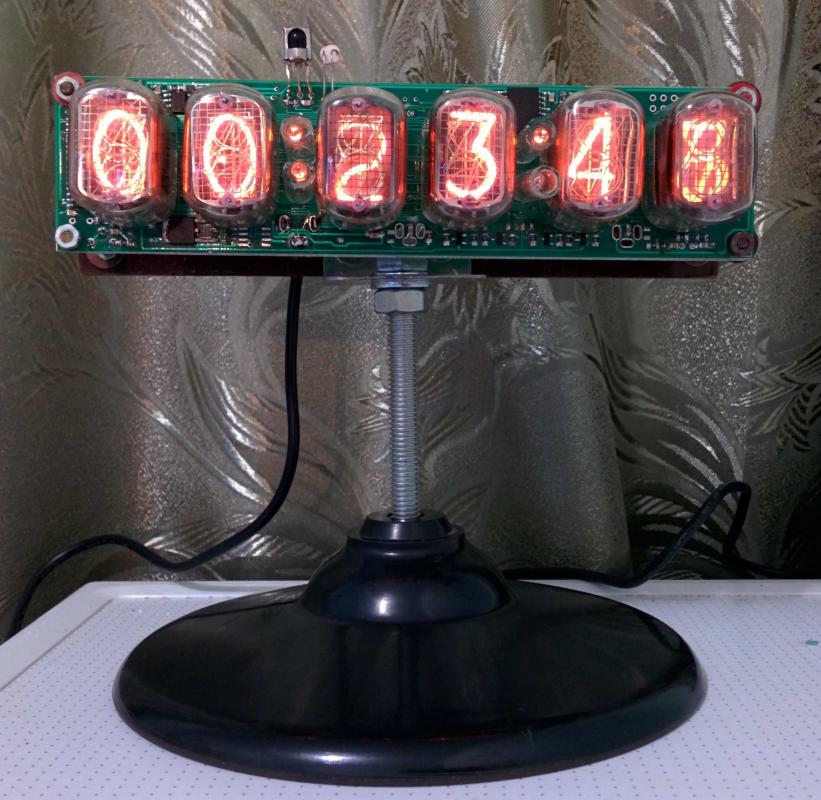

А теперь сами часы

Сделаны на газоразрядных индикаторах ИН-12








"Бить не нужно, а не вникнут - разъяснять" © В.С. Высоцкий
я в скайпе - rus_did
Мои детство и юность прошли без Интернета. Может быть, поэтому я понимаю, что за языком надо следить, а за слова отвечать.





Количество пользователей, читающих эту тему: 0

0 members, 0 guests, 0 anonymous users

яндекс.метрика
Button automatically alert search engines 31x31 WHOIS.UANIC.NAME - Identify traffic by Google

реклама на сайте подключена
