Разборка пистолета

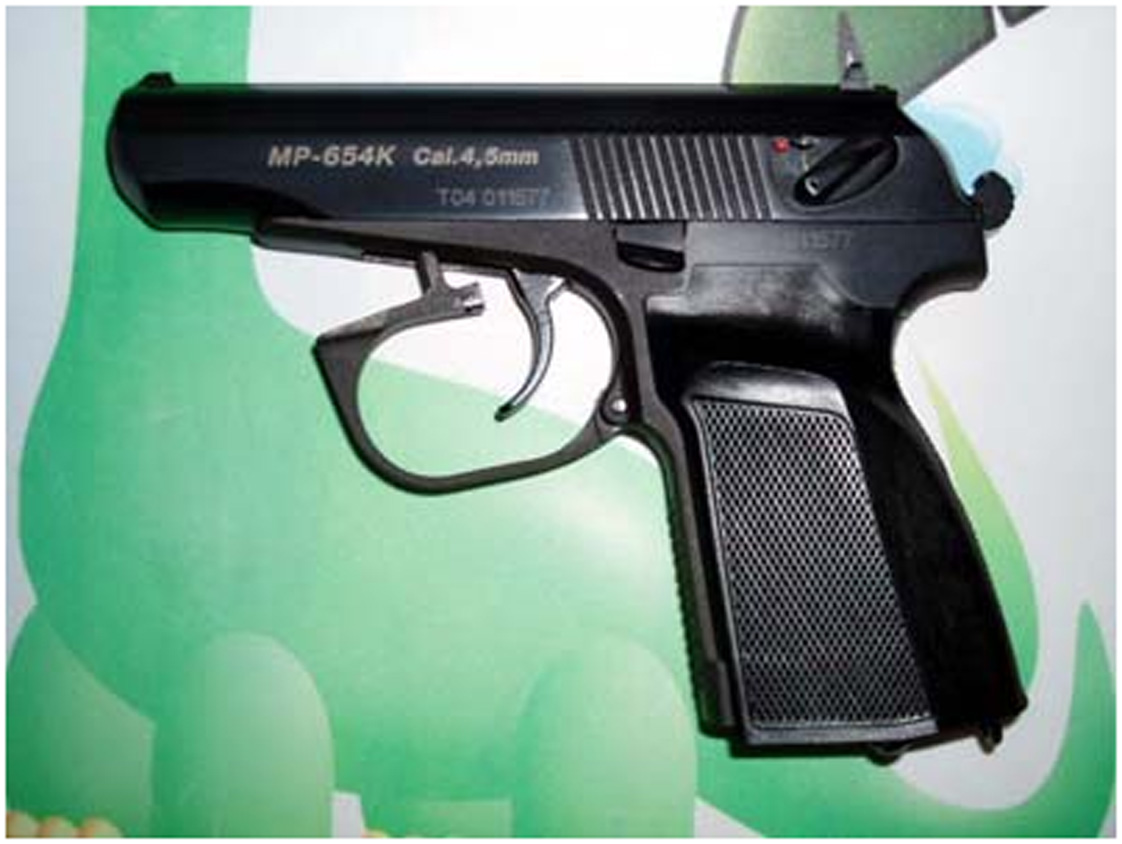

«MP654 К» Полная разборка.
Ничего особо сложного в этом процессе нет. Для осуществления полной разборки нам будут необходимы следующие инструменты и материалы:
а. Отвертка плоская подходящего размера (для того, чтобы откручивать винт, которым привинчивается рукоятка к рамке пистолета)

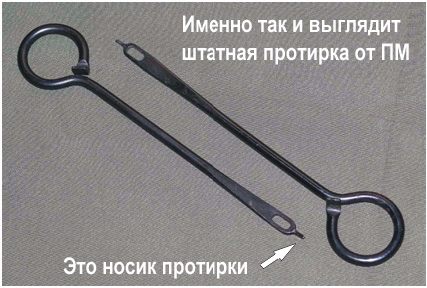

б. Шило, а еще лучше родная (штатная) протирка от боевого пистолета Макарова. (протирку еще иначе можно шомполом назвать, она нужна будет для того, чтобы снимать с насиженного места специальную пружину в ударно-спусковом механизме). Не поленитесь достать себе эту штатную протирку от ПМ, весьма полезная штука.
в. Ветошь. Если уж завели себе пистолет, то потрудитесь сделать запас ветоши для чистки своего «оружия». Запас ветоши – это святое для оружейника, без ветоши никак.
г. Оружейное масло.
д. Маленький молоточек (возможно).
е. Латунная плоская железяка (возможно)
ж. Патрон от дрели, способный зажать ствол диаметром 13 мм. (очень даже желательно).

Итак, начинаем разборку.
1. Извлекаем магазин из пистолета.

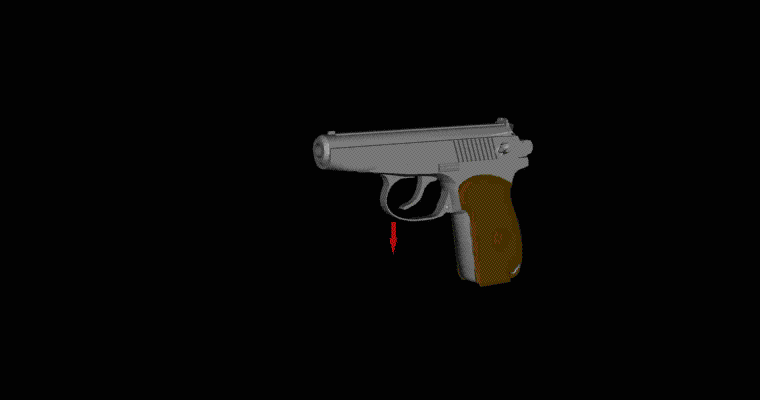

2. Тянем вниз спусковую скобу и немного «перекашиваем» ее влево или вправо. Она так и должна остаться в оттянутом положении. После этого взводим курок.

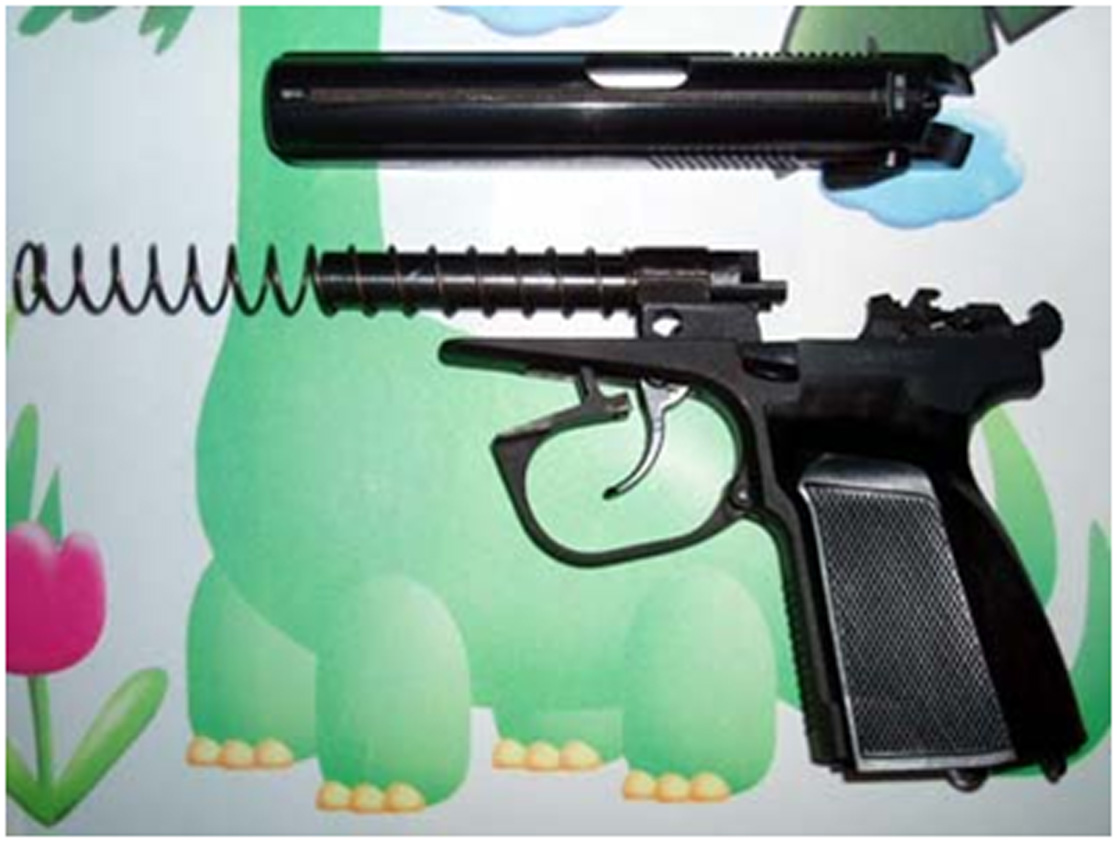

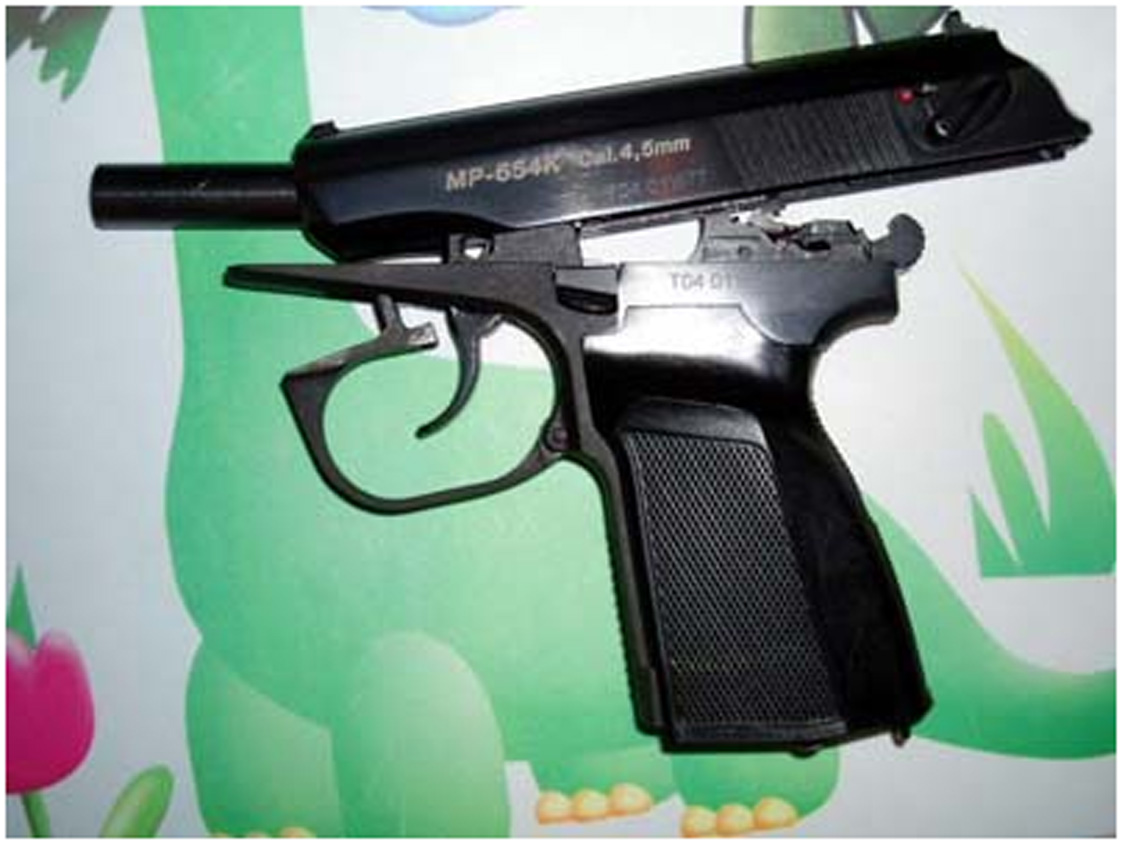

3. Оттягиваем затвор пистолета назад до упора, приподнимаем заднюю часть затвора вверх, чтобы затвор вышел из направляющих на рамке. Далее отделяем затвор от пистолета, сдвигая затвор вперед.

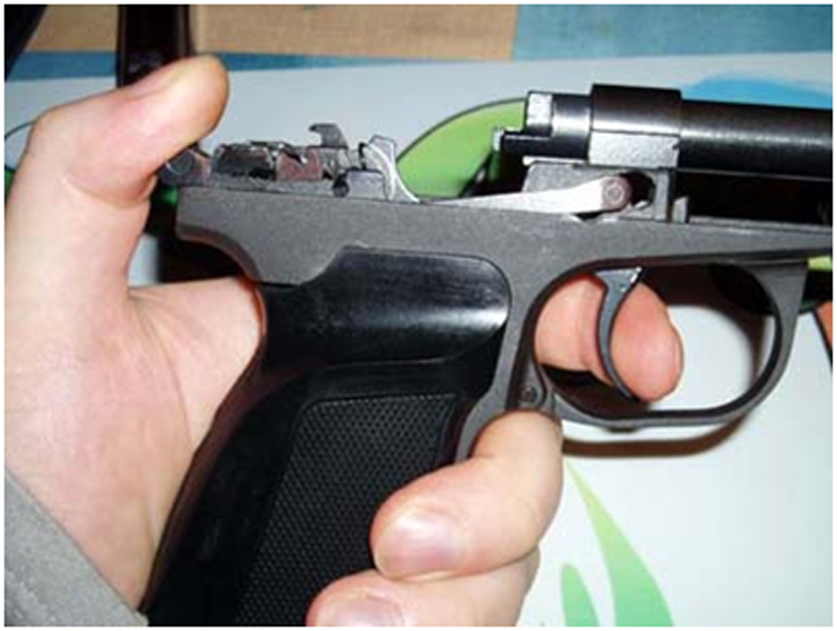

4. Придерживая курок пальцем, плавно спускаем курок с боевого взвода. Придерживать пальцем курок обязательно. Иначе плавного спуска никак не получится. Иначе будет жесткий удар уступа курка об боевую грань шептала. Подобное недопустимо, так как это может привести к преждевременному износу ударно-спускового механизма.

5. Снимаем возвратную пружину со ствола. Тянем ее в нужную сторону и при этом пробуем эту пружину вращать туда-сюда вокруг своей оси (так она снимается легче).

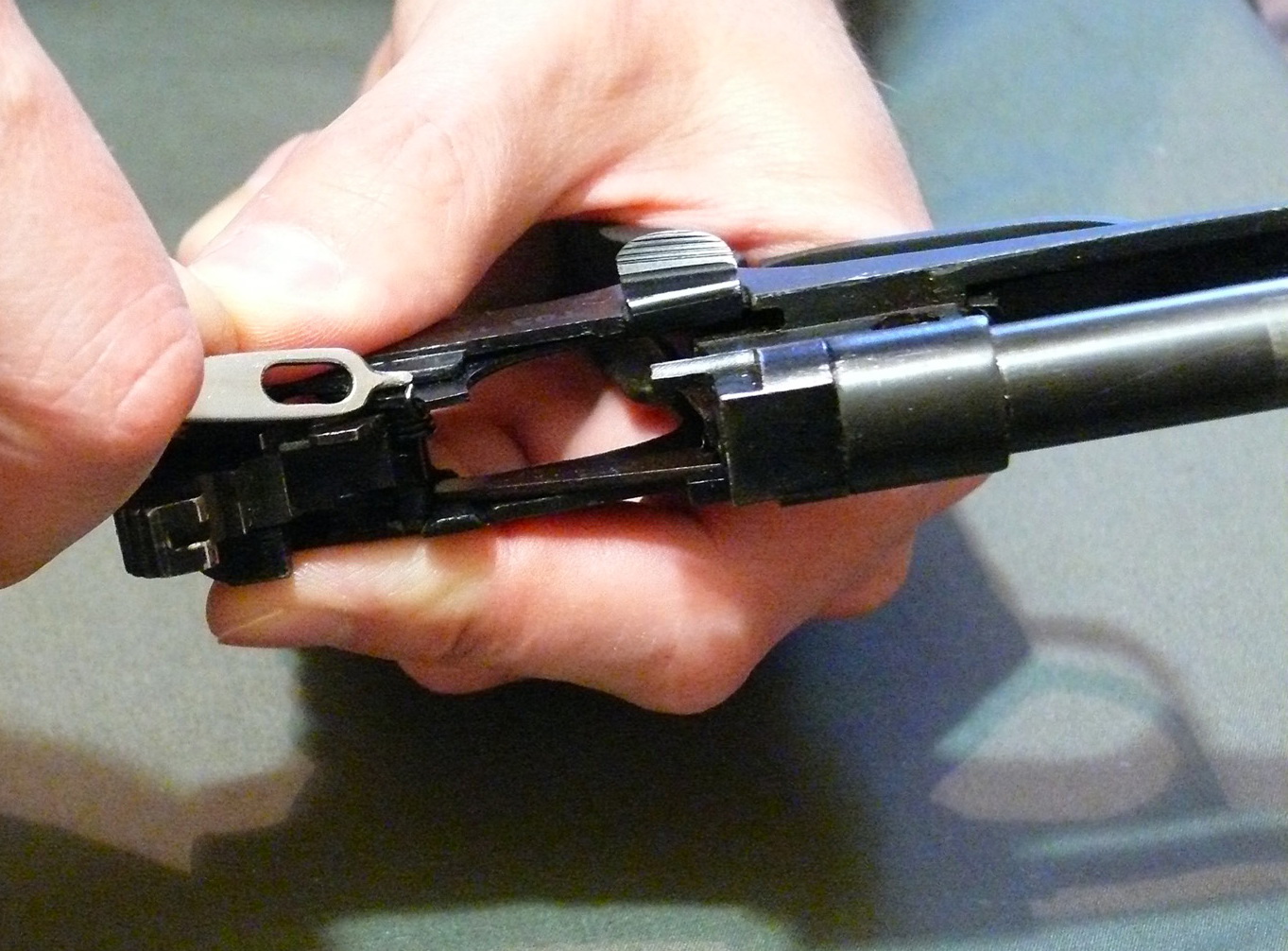

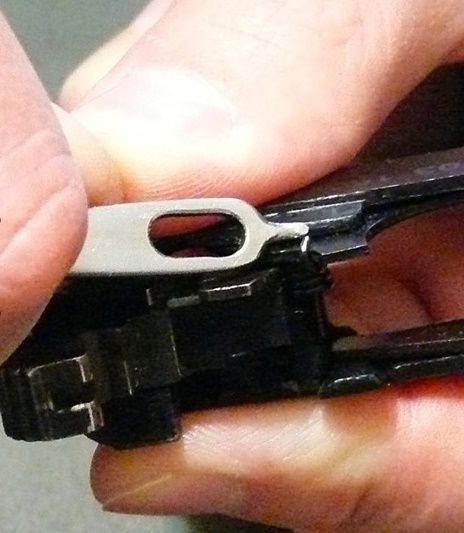

6. Снимаем кончик пружины шептала с гребня затворной задержки. Для этой операции надо использовать специальный инструмент: либо штатную протирку от ПМ, либо шило, либо мелкую отвертку с плоским жалом. Носиком этой протирки (или шила или же мелкой отвертки) поддеваем загнутый хвостовик пружины шептала и снимаем этот ее загнутый хвостовик с гребня затворной задержки.




Небольшое лирическое отступление для тех, кто не очень искушен в технической терминологии.  В оружейной тематике имеется такое понятие - «шептало». Это шептало никогда никому ничего не шепчет. Оно, это шептало, удерживает на боевом взводе курок. А когда стрелок желает выстрелить, стрелок нажимает на спусковой крючок. Этот самый спусковой крючок приводит в движение спусковую тягу. А вот эта спусковая тяга, в свою очередь, заставляет двигаться шептало. И тогда шептало, до поры до времени удерживающее курок на боевом взводе, в один прекрасный момент поворачивается настолько, что курок срывается с боевой грани шептала. И только после этого сорвавшийся курок бьет по ударнику (то есть по бойку) со всей присущей ему силы.

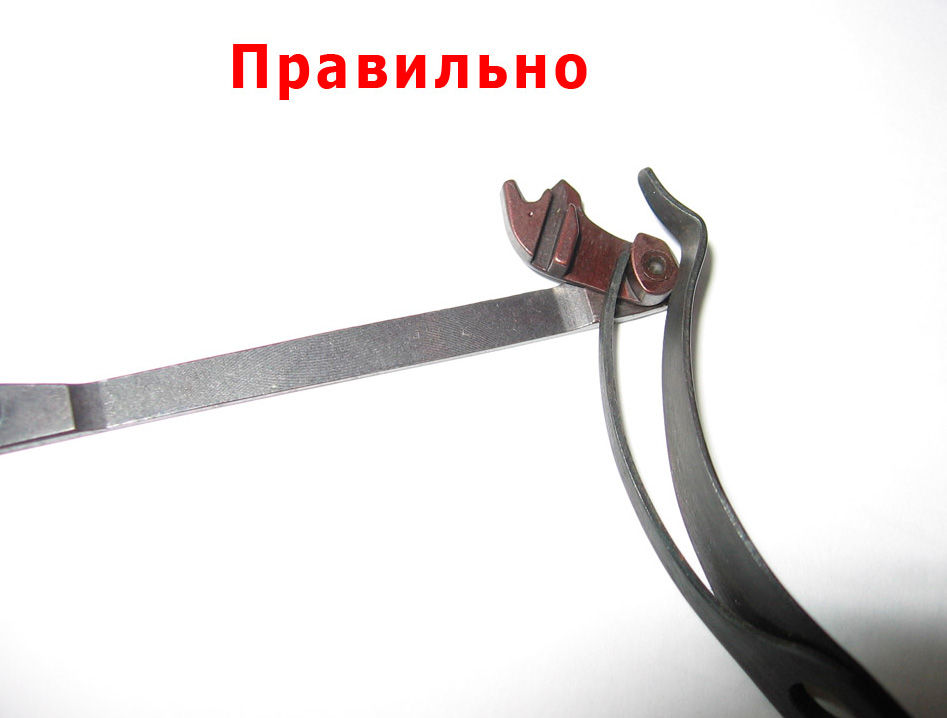

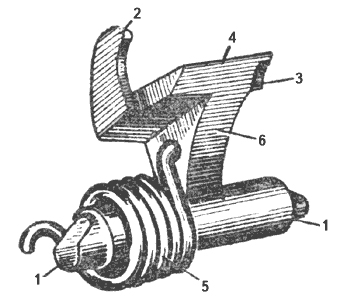

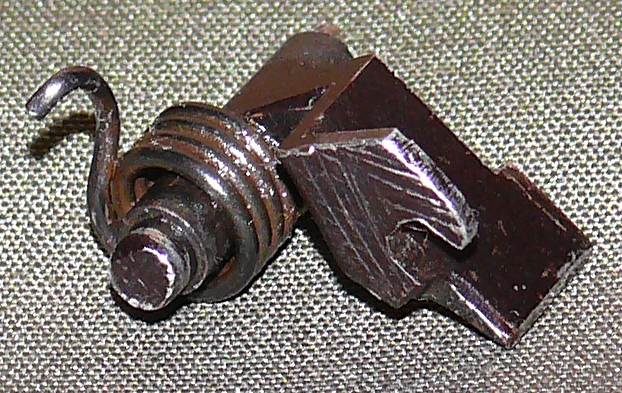

Шептало (в сборе с пружиной) у пневматического пистолета «МР654К» выглядит так:

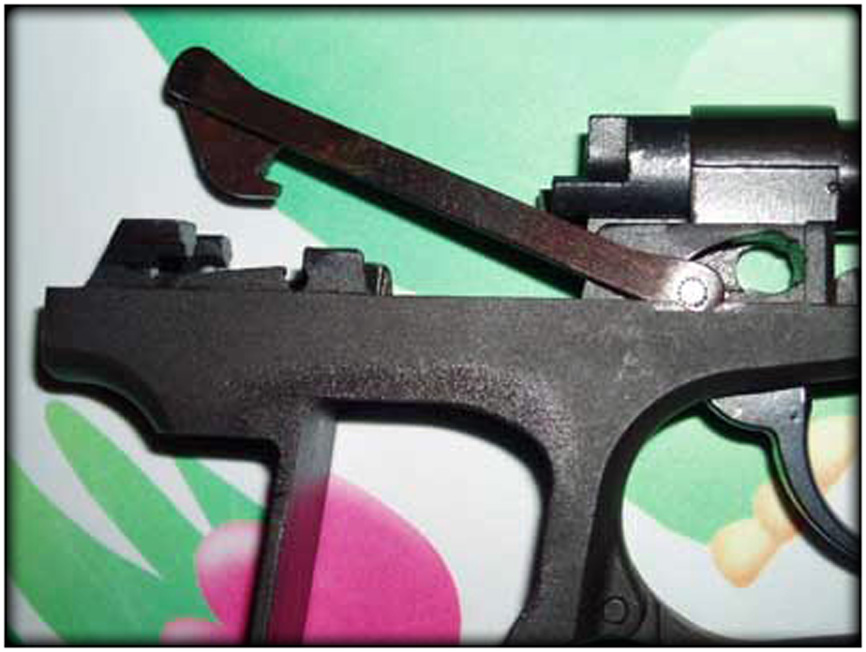

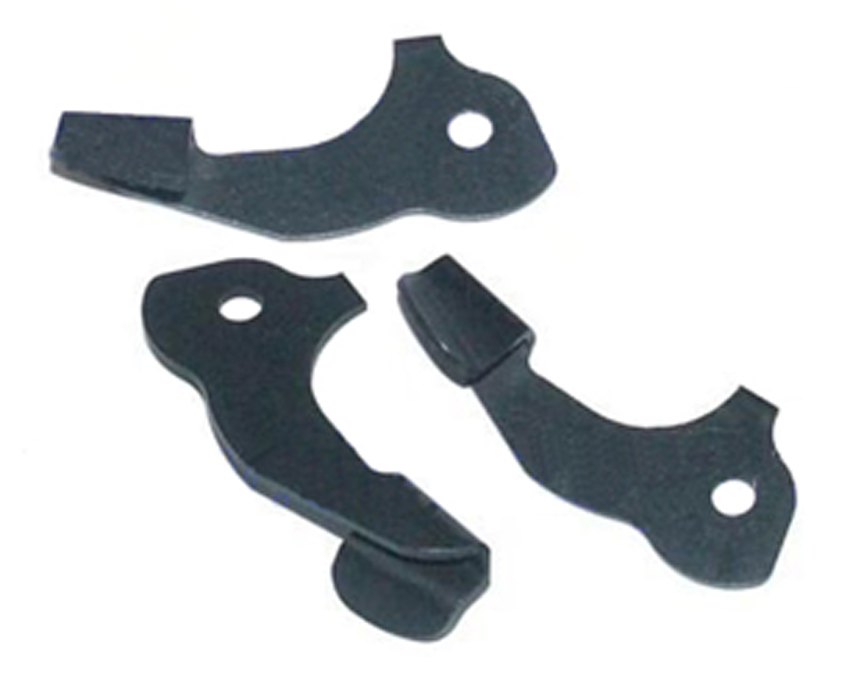

Так выглядит затворная задержка от МР654К:


7. Поворачиваем шептало вокруг его оси до совмещения лыски на одной из цапф шептала с пазом в рамке пистолета.
Для непосвященного в технические термины все это звучит, как абракадабра. Но здесь нет ничего сложного.
Цапфа (нем. Zapfen) — технический термин, означающий часть вала или оси, на которой находится опора (подшипник)

нем. Zapfen - если попытаться перевести это слово на русский язык, то окажется, что оно имеет много значений. Вот некоторые из них, наиболее подходящие по смыслу, когда имеем дело с техническим текстом: втулкацапфастержень.

Так вот, наше шептало имеет две цапфы, иными словами два цилиндрических выступа. Имеем две цилиндрические поверхности, которые образуют единую ось. Вокруг этой оси и вращается наше шептало. Эти цилиндрические выступы шептала вставляются в соответствующие отверстия, которые имеются в рамке пистолета. Именно в этих отверстиях шептало и вращается вокруг своей оси. Имеем шептало и рамку пистолета – они вместе образуют два обычных подшипника скольжения.

Обратите внимание на то, что один из двух цилиндрических выступов как бы спилен под углом. Этот спил и называется лыской.

Лыска – технический термин, означающий плоский срез на цилиндрической поверхности детали

После проведенной разъяснительной работы продолжаем разборку. Сначала понятным для непосвященного языком: поворачиваем шептало вокруг его оси. Поворачиваем до тех пор, пока лыска (плоский спил) на цапфе шептала (на одной из цилиндрических поверхностей шептала) не совместится с особым вырезом в отверстии на рамке пистолета.  Совместили и вытаскиваем шептало из рамки пистолета. Все предельно просто. И никаких проблем. А теперь сухим техническим языком:

8. Вынимаем шептало и затворную задержку движением вверх.

9При помощи отвертки отвинчиваем винт, который крепит оболочку рукоятки к рамке пистолета. После вынимаем этот винт из углубления в рукоятке.

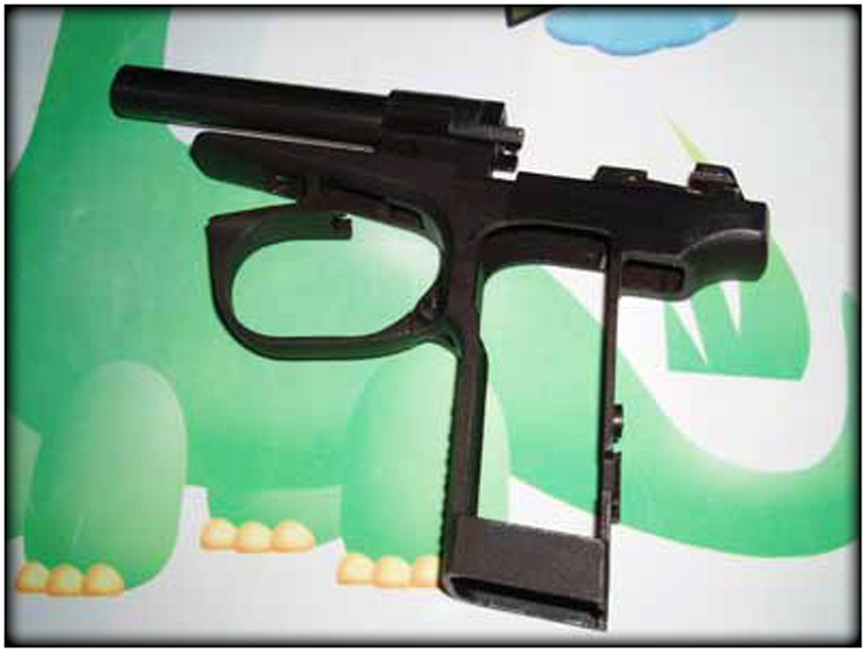

10. Движением назад снимаем оболочку рукоятки.
11. Сдвигаем вниз фиксатор боевой пружины и отделяем его от рамки.

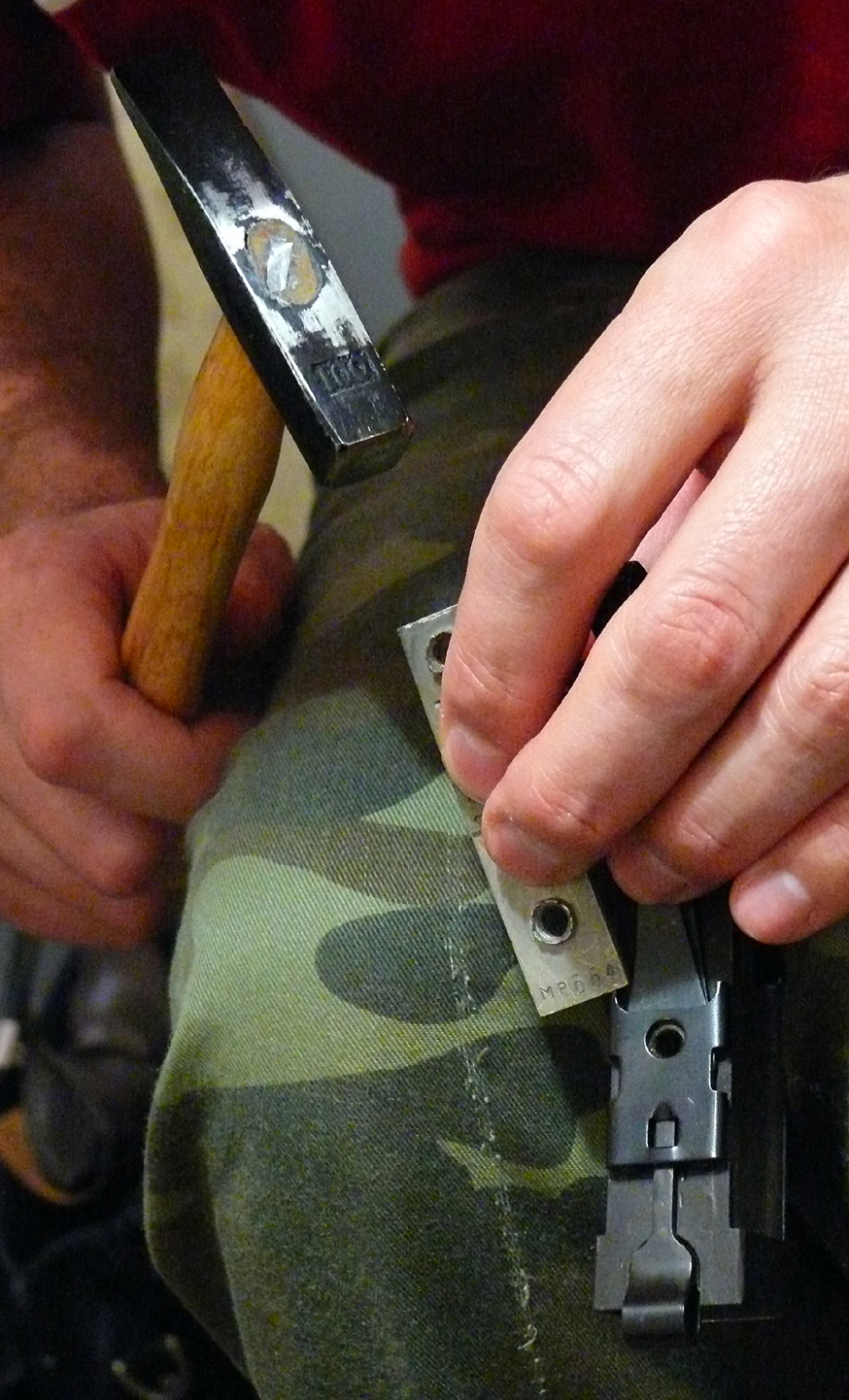

Здесь реально возможна небольшая мордация. Но это не смертельно. На этом этапе совсем не обязательно сквернословить и нервничать. Все не так уж и плохо. А теперь открытым текстом: очень часто этот самый фиксатор наотрез отказывается сдвигаться вниз. Ты его пальцами сжимаешь с обеих сторон и тянешь вниз, а он никак. Он ведет себя так, словно он приваренный к рамке пистолета. Но, как уже говорилось, это не есть проблема. Это даже не трудность. Это ничтожный пустяк. Берете маленький молоточек. Уточняю особым образом: маленький. Но ни в коем случае не огромный молоток. Берете латунную (можно и стальную, но лучше латунную) плоскую железяку. Ее вы берете в левую руку. Правая рука легонько сжимает ручку молоточка. Рамку пистолета зажимаете между колен. Приставляете плоскую железяку к верхней части фиксатора. И несколько раз легонечко (но не слишком уж легонечко) постукиваем по железяке молоточком. Пошла, родимая! Медленно, но уверенно, фиксатор начинает смещаться вниз с каждым легким ударом молоточка. Мы стукаем сначала по левой стороне фиксатора, потом стукаем по правой стороне фиксатора. Потом опять по левой стороне, и так далее до финиша.


В самом конце своего пути фиксатор со звуком «дзынь!» срывается с насиженного места и улетает под диван. Оттуда вы его достаете магнитом.
12. Движением вниз вынимаем боевую двухперую пружину.
13. Поворачиваем курок вперед до совмещения лысок на его цапфах с ответными пазами на рамке и отделяем курок от рамки.
14. Вынимаем из рамки спусковую тягу с толкателем и движением вправо выводим ее ось из ответного отверстия спускового крючка.

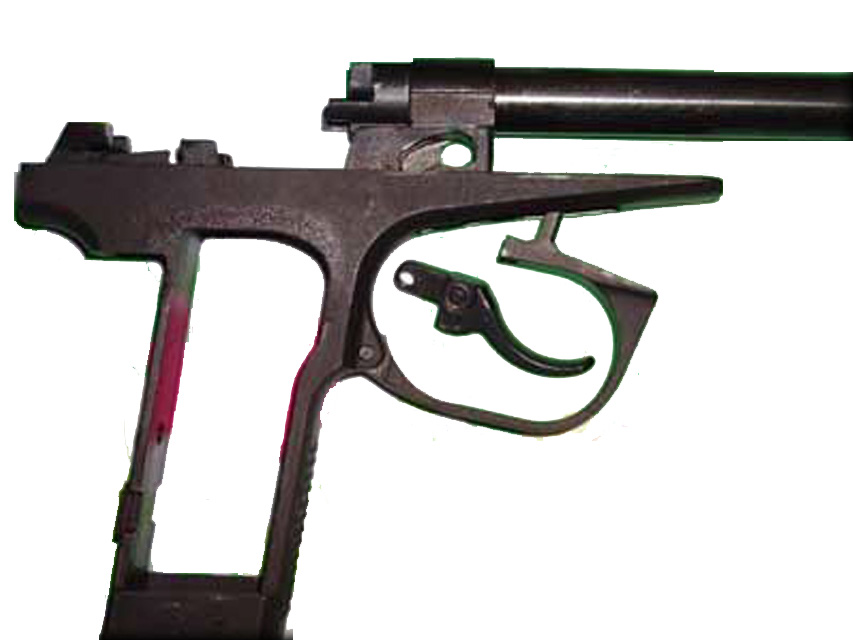

15. Движением вперед вынимаем спусковой крючок.
16Снимаем ствол.
А вот здесь не все так просто. Ствол не захочет легко откручиваться. Во-первых, там, в нужном месте, какой-то рабочий «Ижевского Механического Завода» специально нанес керном углубление. Короче, «закернил». Или «накернил». Или как там еще, неважно. Так вот, это кернение не позволит стволу откручиваться просто так. А еще в месте контакта ствола и рамки пистолета, как правило, всегда много ржавчины. И это также препятствует откручиванию ствола.

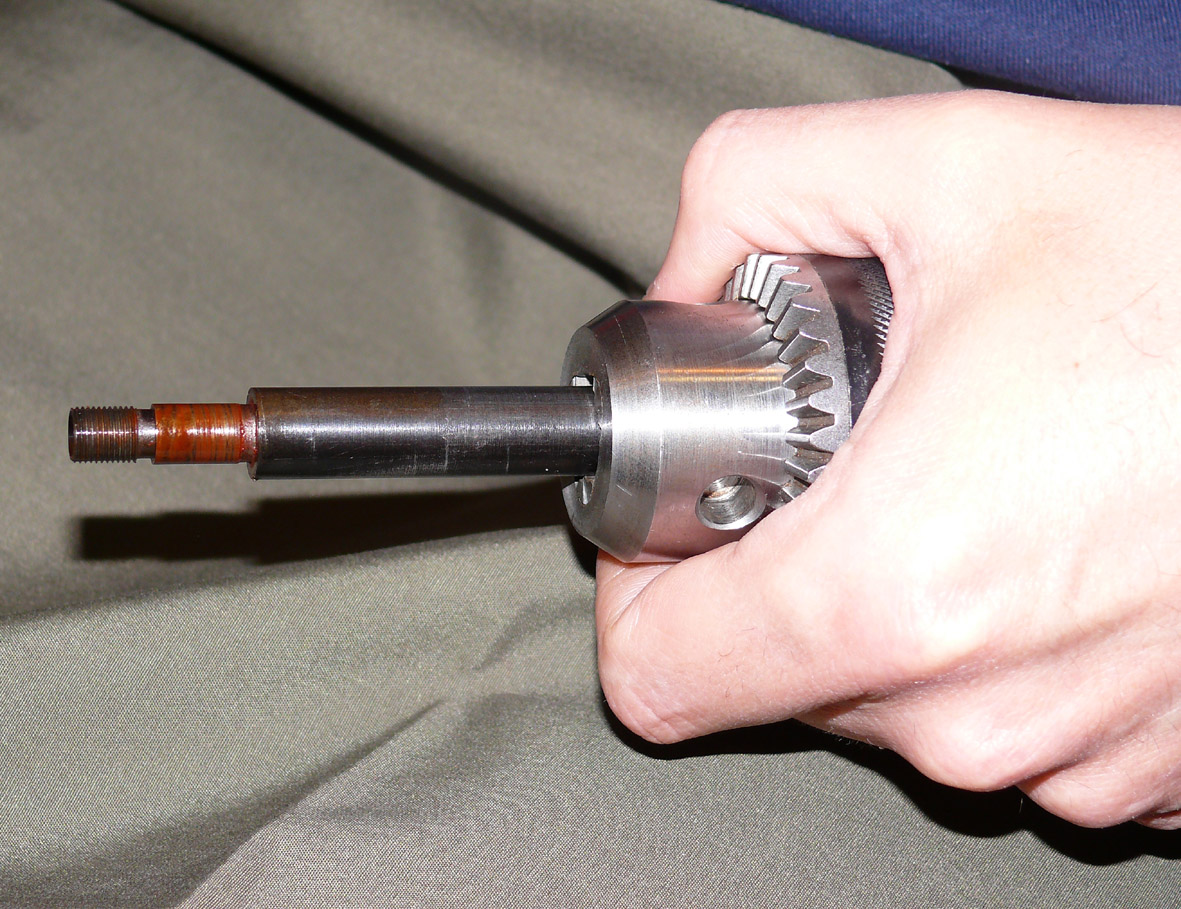

А дальше начинается самое интересное. Дальше у каждого своя методика. Я делаю так: беру специальный патрон от дрели. Причем такой патрон от дрели, который способен открыться настолько, чтобы принять в себя ствол диаметром 13 мм. Не всякий патрон на такое способен. И тем не менее, именно патроном лучше всего и срывать ствол с насиженного места. Когда используем патрон, никогда не бывает «сюрпризов».

Другие делают иначе. Но это уже их проблемы.

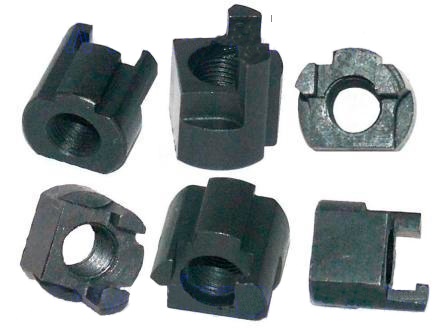

17. Придерживая втулку ствола, выкручиваем полностью ствол. Если втулку ствола не придерживать, то она улетит за шкаф или в форточку. Втулка ствола выглядит так:

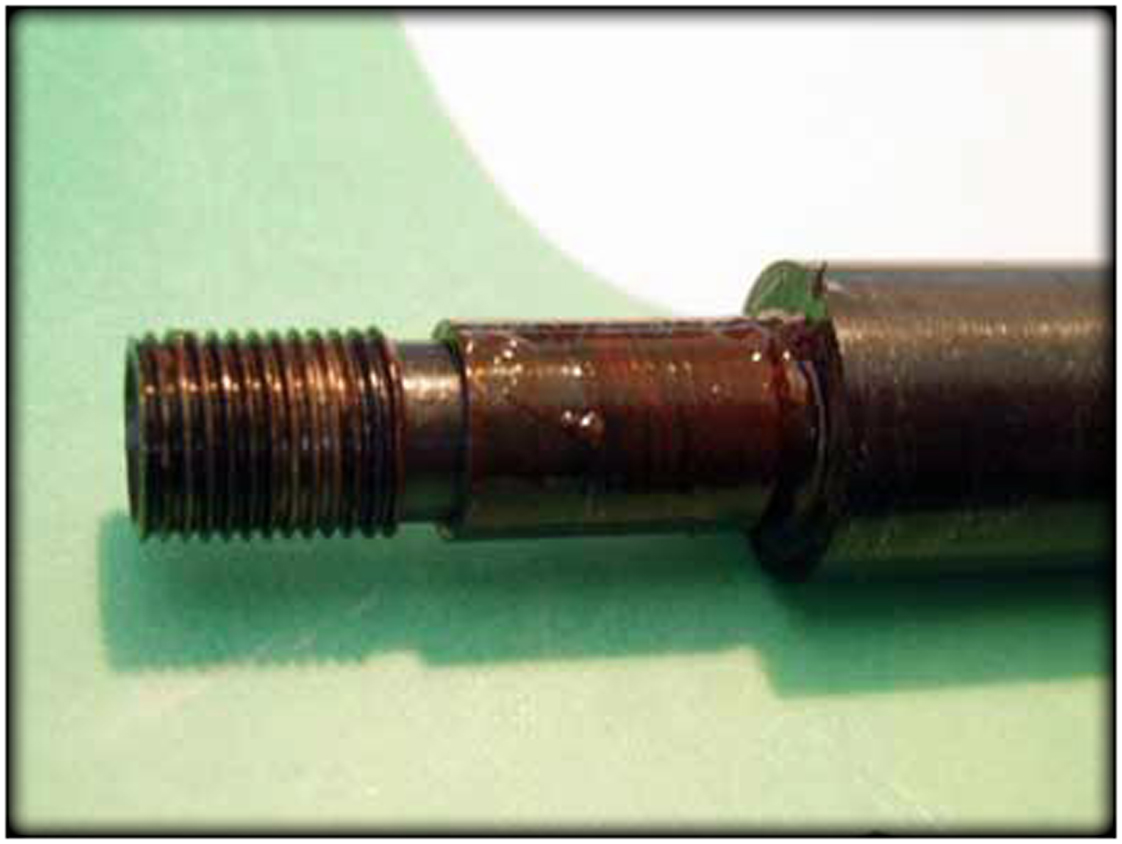

Вывернутый ствол произведет на вас удручающее впечатление. Непонятно почему, но та часть ствола, которая скрывается в приливе рамки, имеет характерные следы ржавчины, обильно сдобренные консервационной смазкой на заводе. Если в течении первых двух или трех лет не снимать с пистолета ствол, сделать это потом будет проблематично.

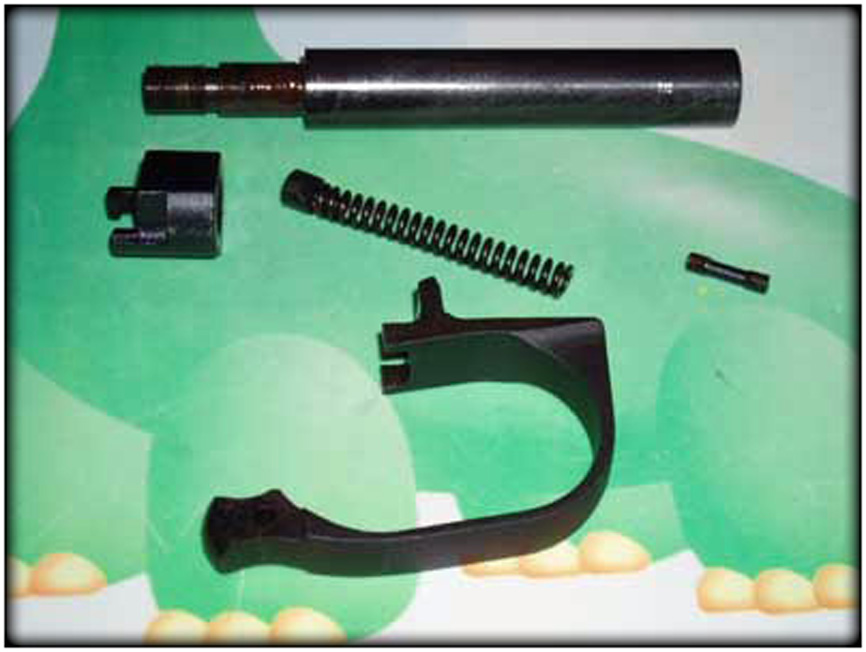

18. После снятия втулки вынимаем пружину спусковой скобы с гнетком.
19 Вынимаем штифт спусковой скобы и снимаем спусковую скобу.

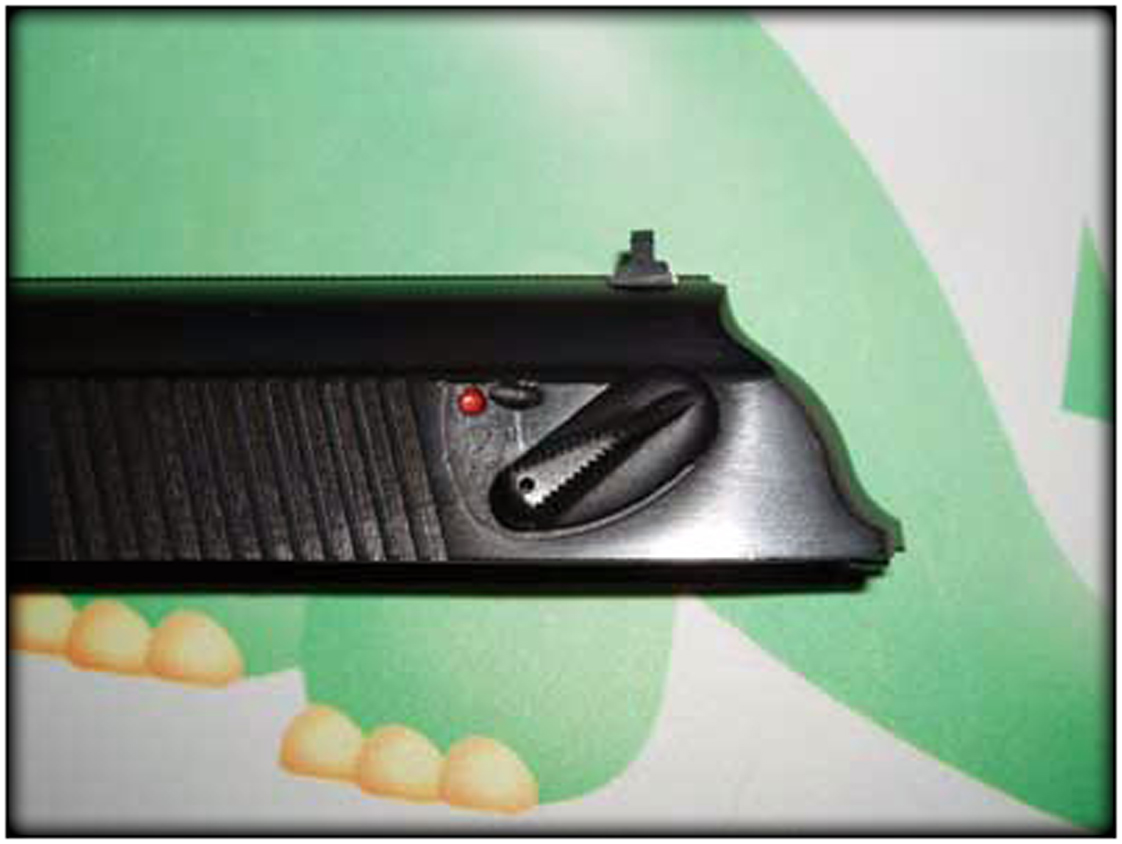

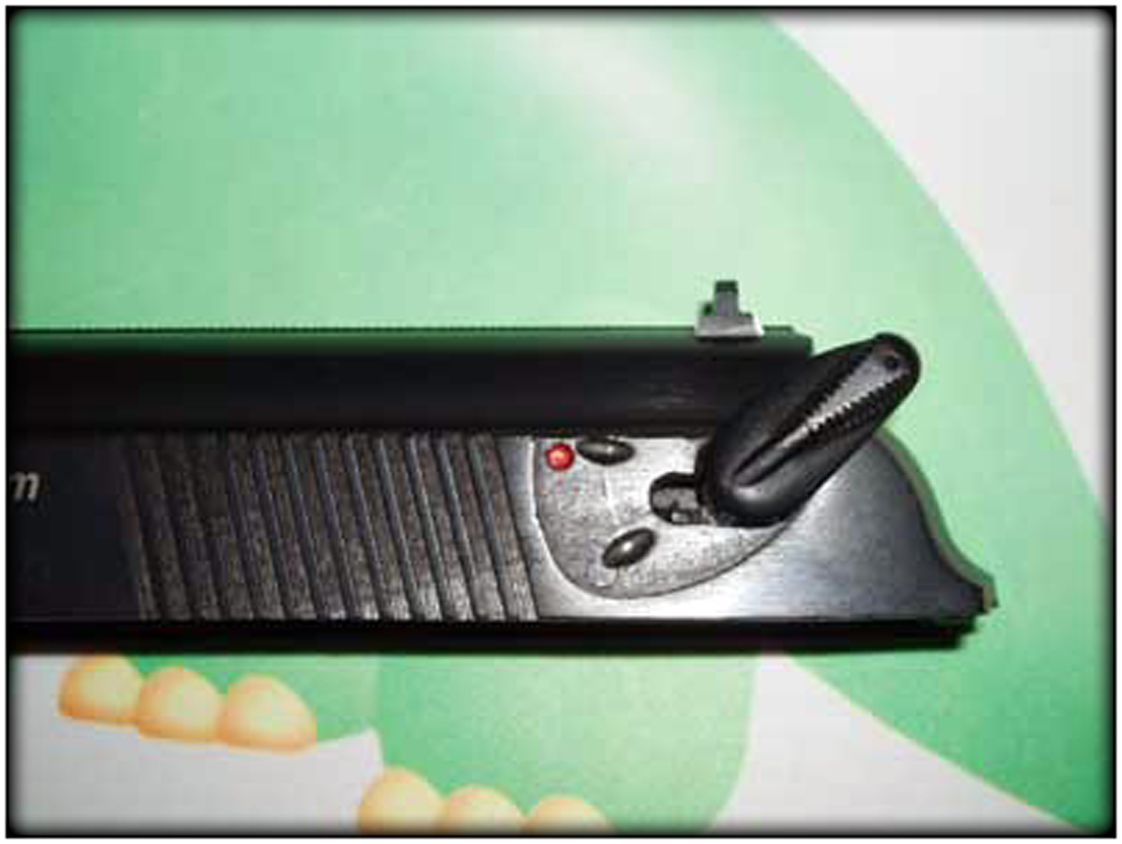

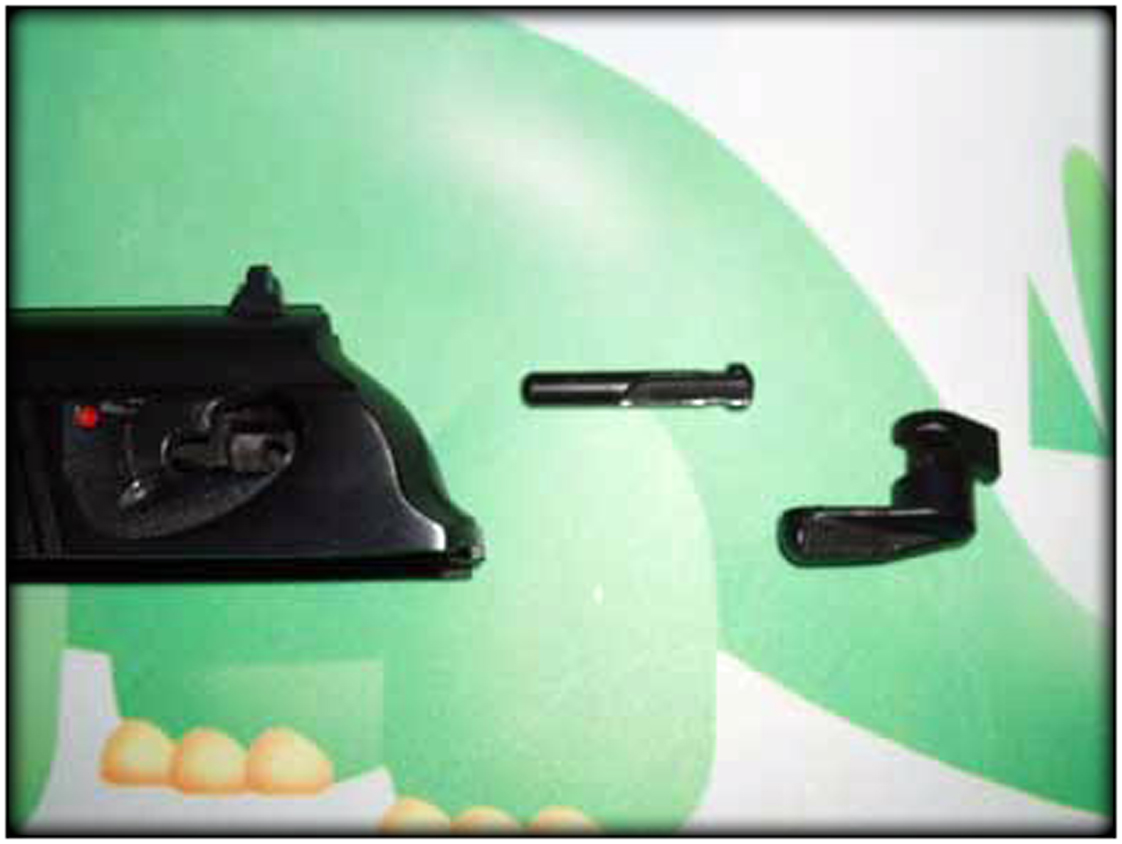

20. Берем затвор и проворачиваем предохранитель по часовой стрелке до тех пор, пока его зуб не окажется напротив ответного выреза в стенке затвора.
21. Движением влево извлекаем предохранитель.

22. Вытряхиваем ударник с тыльной части затвора. Внимание! Запомните положение ударника в его канале. Вырез должен находиться внизу справа, если смотреть на затвор со стороны курка.

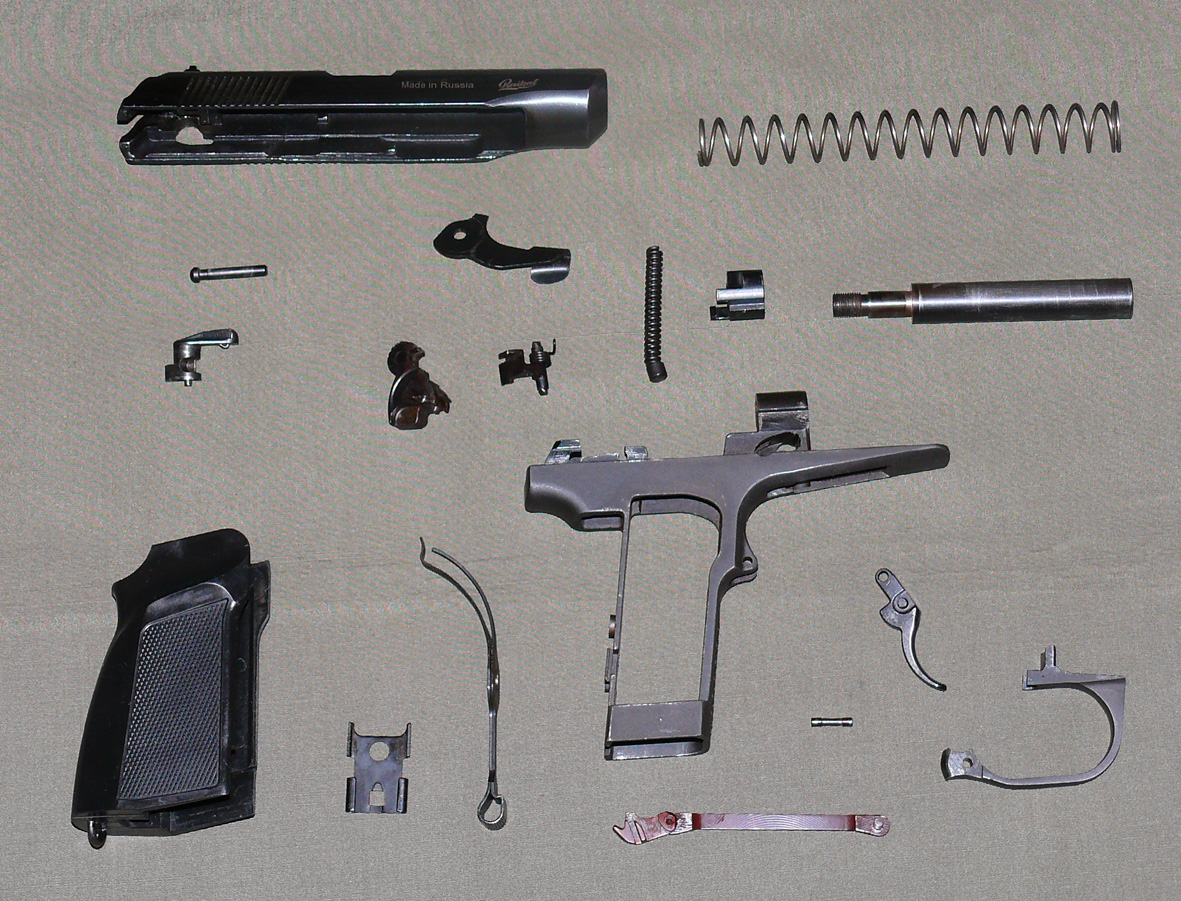

Это, собственно, все. Все детали рекомендуется тщательно вытереть промасленной ветошью. После чего можно приступать к сборке пистолета, не забывая смазывать трущиеся пары жидким оружейным маслом.



#2
RUS_D

RUS_D

    Главный АДМИН

  • Не в сети
  • Тех. Админ
  •  Администратор
  • Старожил сайта
<- Информация ->
  • PipPipPipPip
  • Регистрация:
    08-грудень 08
  • 4 984 Cообщений
  • Пропуск №: 2

0 баллов предупреждения
Репутация: 8 093

Репутация: 8093 Постов: 4984
  • Skype:rus_did
  • Страна проживания:Украина
  • Реальное имя:Руслан
  • Пол:Мужчина
  • Город:Полтавская обл.

Сборка пистолета



1. Вставляем спусковую скобу в паз и закрепляем ее штифтом.


2. Вставляем пружину спусковой скобы в рамку гнетком вперед.


3. При помощи втулки ствола утапливаем пружину спусковой скобы (это удобно сделать, уперев втулку верхней частью об край стола). Пружина там достаточно упругая, поэтому придется немного повозиься.

4. Удерживая втулкой ствола пружину, вкручиваем на место ствол.

5. Оттягиваем вниз спусковую скобу и вставляем в пазы спусковой крючок.






6. Возвращаем скобу на место.

7. В проушину спускового крючка вставляем спусковую тягу.




8. Возвращаем на место курок.

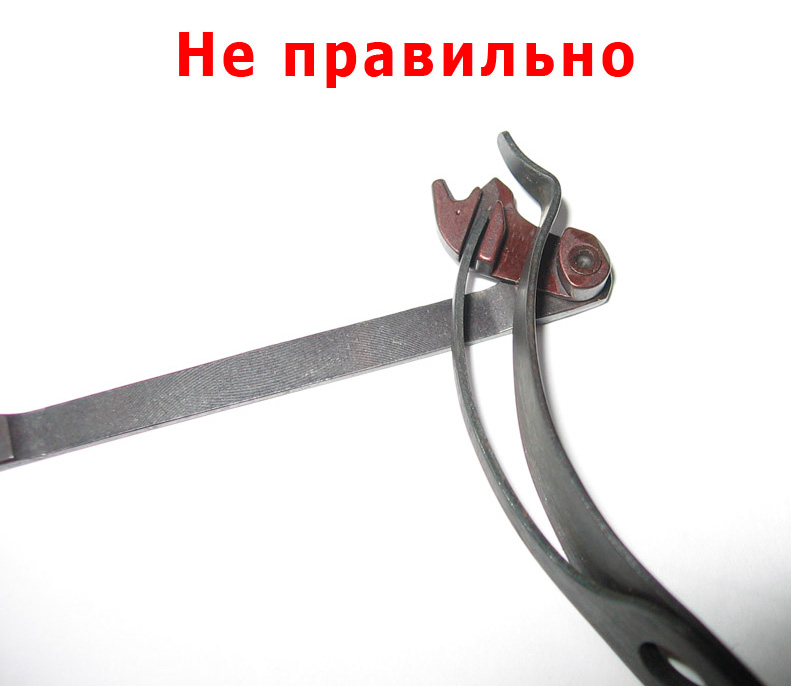

9. Устанавливаем боевую пружину и, прижав ее пальцем к рамке, надеваем на боевую пружину фиксатор. Внимание: тонкое перо пружины должно подпирать толкатель спусковой тяги, широкое – войти в ответное углубление снизу курка.



10. Устанавливаем на рамку оболочку рукоятки и закручиваем фиксирующий ее винт. Докрутив винт до упора, поверните его на пол-оборота против часовой стрелки. Шлиц винта должен располагаться либо вертикально, либо горизонтально, так как в этом случае винт будет зафиксирован от произвольного раскручивания подпружиненным зубом, входящим в один из четырех продольных пазов на головке винта. Если винт закрутить до упора и не отпустить, то широкое перо боевой пружины будут испытывать повышенные нагрузки на излом и боевая пружина достаточно быстро выйдет из строя.

11. Устанавливаем затворную задержку, совместив отверстие в ней с отверстием в левой стороне рамки.

12. Вставляем в эти отверстия шептало (носиком к курку), совмещаем лыску на противоположном конце оси шептала с ответным пазом на рамке и утапливаем этот конец внутрь рамки.

13. Носиком протирки одеваем загнутый хвост пружины шептала на верхнюю часть затворной задержки.

14. Вставляем в затвор ударник.

15. Вставляем в затвор предохранитель и, поворачивая его против часовой стрелки, фиксируем его в положении "огонь”.

16. Надеваем на ствол возвратную пружину узким концом к "патроннику”.

17. Возвращаем на место затвор. Внимание: на некоторых пистолетах для этого надо оттянуть вниз спусковую скобу.

Проверяем работоспособность ударно-спускового механизма и предохранителя.
