"Слонобои"


  • Авторизуйтесь для ответа в теме
Сообщений в теме: 8

#1
ANour

ANour

    С.Ф.И.Н.К.С.

  • Не в сети
  • Старожилы
  • Старожил сайта
<- Информация ->
  • Регистрация:
    09-December 08
  • 927 Cообщений
  • Пропуск №: 48


Репутация: 10901 Постов: 927
  • Пол:Мужчина
  • Город:Санкт-Петербург, Россия
Противотанковые ружья, ружья крупного калибра


#2
Электрик

Электрик

    Оружейный Мастер группировки "Наёмники"

  • Не в сети
  • Пользователь

<- Информация ->
  • Регистрация:
    20-September 10
  • 53 Cообщений
  • Пропуск №: 2612


Репутация: 15 Постов: 53
  • Пол:Мужчина
  • Город:Донецк, Украина

Противотанковое ружье Solothurn S18-100 S18-1000 и S18-1100 (Швейцария)


c2f30076de47e529f32658329b52cac8c3120f81

Solothurn S18-100 Solothurn S18-1000
Тип самозарядное
Калибр 20x105B 20x138B
Вес без патронов 40 кг 51.7 кг
Длина 1760 мм 2170 мм
Длина ствола 930 мм 1447 мм
Емкость магазина 10 патронов 5 или 10 патронов
Бронепробиваемость (Дистанция / Угол встречи / Пробиваемость) 100 м / 90o / 35 мм
300 м / 90o / 27 мм 100 м / 90o / 40 мм
300 м / 90o / 35 мм

Небольшая швейцарская оружейная компания Solothurn Waffenfabrik AG внезапно вышла на мировые рынки оружия в самом конце 1920х годов, сразу после того, как эту компанию приобрел германский военно-промышленный концерн Rheinmetall Borsig AG. Компания Solothurn использовалась немцами для разработки и продажи оружия в обход ограничений, наложенных на Германию условиями Версальского мира 1918 года. Одной из немецких разработок, вышедших в свет в начале 1930х годов под швейцарской "крышей", стало 20мм противотанковое ружье Solothurn S18-100, базировавшееся на разработках конструктора фирмы Рейнметалл Луиса Штанге. Противотанковые ружья этой модели имели ограниченный коммерческий успех, их в небольших количествах закупали, в числе прочего, Венгрия и Финляндия. В середине 1930х годов инженеры компании Солотурн решили повысить эффективность этого оружия, переконструировав противотанковое ружье под более мощные 20мм снаряды от немецких зенитных пушек FlaK 30 и FlaK 38, разработанных компанией Рейнметалл. Новое противотанковое ружье получило индекс Solothurn S18-1000, а на его базе вскоре было создано "универсальное орудие" Solothurn S18-1100, допускавшее возможность стрельбы очередями и в таком варианте пригодное к использованию в качестве зенитного орудия (со специальных станков). Противотанковые ружья Solothurn S18-1000 закупались Италией, Голландией, Швейцарией. В германской армии противотанковое ружье Solothurn S18-1000 имело индекс PzB-41(s). Это было внушительное оружие, однако его эффективность против танков союзников образца 1942 года и более поздних была уже сравнительно невелика. Однако благодаря наличию широкого спектра типов боеприпасов, помимо бронебойных (осколочно-фугасные, зажигательные и т.п.) противотанковые ружья Solothurn S18-1000 могли также использоваться как оружие непосредственной поддержки пехоты.
Противотанковое ружье Solothurn S18-100 использует автоматику с подвижным стволом, имеющим короткий ход отката. Запирание ствола (сцепление ствола с затвором) производится при помощи поворотной муфты, надетой на казенную часть ствола. На внутренней поверхности муфты выполнены пазы, сцепляющиеся с боевыми упорами затвора. При откате ствола фигурные пазы в ствольной коробке проворачивают эту муфту, расцепляя ее с затвором. Стрельба ведется только одиночными выстрелами, с закрытого затвора. Питание боеприпасами производится из отъемных коробчатых магазинов, присоединяемых горизонтально слева. Ствол оснащен дульным тормозом для уменьшения ощущаемой отдачи. Стрельба ведется с опоры, с использованием двуногой сошки, закрепленной в передней части ствольной коробки, и дополнительной регулируемой опоры под прикладом. Прицел регулируемый, с установками по дальности от 100 до 1500 метров, возможна также установка оптического прицела.
Противотанковое ружье Solothurn S18-1000 в целом повторяло конструкцию предшественника, но имело большие габариты и на стволе имелся более эффективный дульный тормоз.



#3
Builder

Builder

    Вольный Сталкер

  • Не в сети
  • Пользователь

<- Информация ->
  • Регистрация:
    25-January 11
  • 294 Cообщений
  • Пропуск №: 3680


Репутация: 0 Постов: 294
  • Пол:Мужчина
  • Город:Луганск, Украина

Противотанковое ружье ПТРД-41

Противотанковое ружье ПТРД-41
ac5b84aa95a2082487a54b0c6ec9c7655c702384
К работе над созданием противотанковых ружей В.А. Дегтярев и С.Г. Симонов были привлечены в начале июля 1941 г. Рабочие проекты ПТР и опытные образцы выполнялись практически одновременно. Помогал работе и опыт, накопленный в СССР в 1936-1938 гг., когда были спроектированы и испытаны 15 моделей различных противотанковых ружей. Одно из которых, Н.В. Рукавишникова (самозарядное ружье Н. Рукавишникова, делало до 15 выстрелов в минуту, легко переносилось двумя бойцами и пробивало 20-мм цементированную броню с дистанции 500 м. Это ружье было принято на вооружение под названием "14,5-мм противотанковое ружье образца 1939 года"), с октября 1939 по август 1940 г. даже было на вооружении. Здесь уместно напомнить, что отказ от этого грозного оружия заключался не в недостатках самого ПТР, а в ошибочной оценке некоторыми тогдашними военными и политическими руководителями возможностей промышленности фашистской Германии, якобы уже в 1940-1941 гг. способной строить танки с 80-мм броней. На деле все обстояло иначе.
"С первых дней войны мы убедились, какая непростительная ошибка была совершена, - вспоминал много лет спустя бывший нарком вооружения Б. Ванников. - Немецко-фашистские армии наступали с самой разнообразной и далеко не первоклассной техникой, включая трофейные французские танки "Рено" и устаревшие немецкие танки Т-1 и Т-11". Вот почему 8 июля, всего через две недели после начала войны, Главному Военному Совету было вторично представлено противотанковое ружье Рукавишникова, который дальновидно продолжал совершенствовать свое снятое с вооружения ружье. Но, как ни парадоксально, препятствием для принятия ружья на вооружение послужило его совершенство: превосходя все тогдашние иностранные образцы по боевым и эксплуатационным качествам, оно было слишком сложным по конструкции и дорогим в производстве. А в те дни требовалось как можно больше ружей, как можно проще и как можно дешевле. А главное - они были нужны немедленно. Вот почему тогда же, в июле 1941 года, правительство поручило спроектировать противотанковые ружья двум виднейшим оружейникам - В. Дегтяреву и С. Симонову.
Всего 22 дня затратили В.А. Дегтярев и С.Г. Симонов на разработку проектов и изготовление опытных образцов. Причем каждый представил их сразу два. В.А. Дегтярев - магазинные полуавтоматические, а С.Г. Симонов - магазинное самозарядное и однозарядное ручного перезаряжания. Опытные стрельбы показали, что полуавтоматические ПТР вполне работоспособны и пригодны к использованию в войсках. Из-за тугой экстракции гильз и медленного перезаряжания от симоновской "однозарядки" с клиновым затвором пришлось отказаться.
В целях быстрейшего освоения и налаживания серийного производства противотанковых ружей В.А. Дегтярев один из вариантов переделал в однозарядное ружье. Оно стало проще, технологичнее и дешевле. Противотанковое ружье В.А. Дегтярева (ПТРД) представляло собой систему с ручным заряжанием и автоматическим открыванием затвора, что повышало скорострельность и улучшало извлечение стреляных гильз.
Энергия отдачи при коротком ходе ствола обеспечивала автоматическое откры-вание затвора и извлечение гильзы. Откатываясь после выстрела назад, сцепленные между собой ствол и затвор некоторое время двигались вместе. Потом затвор набегал на копир, скошенный металлический прямоугольник, приваренный к трубке плечевого упора, поворачивался вокруг своей оси влево, расцепляясь при этом со стволом. Далее двигаясь по инерции, затвор обеспечивал извлечение стреляной гильзы из патронника и отражение ее из ствольной коробки вниз.
Чтобы уменьшить воздействие отдачи на стрелка, на ствол был одет дульный тормоз и смонтирован пружинный амортизатор в плечевом упоре. На ПТРД стоял простой открытый перекидной прицел на две дистанции 400 и 1000 м. Для переноски ружья на небольшие расстояния, например, в бою при смене позиции, служила рукоятка, надетая на ствол.
Ведение огня из противотанкового ружья производилось 14,5х114-мм патронами с бронебойно-зажигательными пулями двух типов - со стальным каленым сердечником Б-32 и металлокерамическим сердечником БС-41. Пуля БС-41 обладала большей бронепробиваемостью и использовалась для стрельбы только по танкам. Обе имели хорошее зажигательное действие. Постановлением Государственного комитета обороны от 29 августа 1941 года противотанковое ружье В.А. Дегтярева было принято на вооружение Красной Армии. В октябре была выпущена первая установочная партия "бронебоек" В.А. Дегтярева. В 1942 г. наша промышленность дала фронту уже 184 800 ПТРД.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Калибр 14,5 мм
Длина 2000 мм
Вес 17,3 кг
Скорострельность до 10 выстр/мин
Бронепробиваемость на 300 м -35 мм; на 100 м - 40 мм
Вес пули 64 г



Mechem NTW-20 (Южно-Африканская республика)

Mechem NTW-20
ac5b84aa95a2082487a54b0c6ec9c7655c702384
NTW-20, вариант со стволом калибра 20 мм.
ac5b84aa95a2082487a54b0c6ec9c7655c702384
NTW-20, вариант со стволом калибра 14,5 мм.
ac5b84aa95a2082487a54b0c6ec9c7655c702384
NTW-20 - основные компоненты.

ТТХ:
вариант калибра 20 мм / вариант калибра 14.5 мм
Калибр: 20x83.5 мм MG151 / 14.5x114 мм
Механизм: ручное перезаряжание, продольно скользящий затвор
Длина ствола: 1000 мм / 1220 мм
Вес: 26 кг / 29 кг
Длина: 1795 мм / 2015 мм
Питание: отъемный коробчатый магазин на 3 патрона
Максимальная эффективная дальность: 1500 метров / 2300 метров

"Антиматериальная" винтовка NTW-20 была разработана конструктором Тони Неофиту в первой половине 1990х годов на фирме Aerotek в ЮАР. Позже все права на данную разработку выкупила компания Mechem - подразделение крупного ЮАРовского военно-промышленного концерна DENEL. С 1998 года винтовка NTW-20 принята на вооружение силами самообороны ЮАР, кроме того, она предлагается на экспорт. Основное назначение этой винтовки - борьба с техническими и материальными средствами противника на средних и больших (для стрелкового оружия) дальностях. Для этого в винтовке используются весьма мощные боеприпасы - 20мм осоколочно-фугасные и зажигательные снаряды, разработанные для немецких авиапушек во время 2й Мировой Войны, и 14.5мм бронебойные и бронебойно-зажигательные патроны, разработанные тогда же в СССР для противотанковых ружей. В настоящее время эти боеприпасы используются и производятся в ЮАР. Основными целями для винтовки NTW-20 могут являться автомобили, самолеты и вертолеты на стоянках, средства связи, топливохранилища, против которых особенно эффективны 20мм снаряды. 14.5мм патроны используются для стрельбы по более защищенным целям, например по бронетранспортерам или укрепленным сооружениям, или при стрельбе на больших дальностях (порядка 2 километров).

Винтовка NTW-20 построена на основе традиционной схемы с ручным перезаряжанием продольно скользящим поворотным затвором. Запирание ствола затвором осуществляется на 6 боевых упоров. Стволы NTW-20 быстросменные, что позволяет в полевых условиях сменить калибр винтовки путем установки нового ствола в комплекте с затвором и магазином под другой калибр. Питание осуществляется из примыкаемых горизонтально слева коробчатых магазинов на 3 патрона. Основное отличие этой винтовки от других - наличие в конструкции мощного откатного механизма, включающего в себя гидравлический демпфер и пневматический накатник (по типу артиллерийских систем). При выстреле жестко запертый ствол откатывается внутри корпуса оружия, чем достигается смягчение мощной отдачи. Дополнительно отдачу снижают развитый дульный тормоз и амортизирующая подушка на затыльнике приклада. Винтовка предназначена только для стрельбы с упора, для чего имеет складную двуногую сошку. Прицельные приспособления - оптический 8Х кратный прицел на быстросъемном креплении, не требующий перепристрелки оружия после снятия и установки прицела. В районе центра масс на винтовке установлена специальная рама, служащая как для переноски винтовки на небольшие дистанции, так и для защиты прицела. Для транспортировки винтовка разбирается на основные компоненты и пакуется в два тюка, которые могут переносится за спиной двумя номерами расчета винтовки. В один тюк входит ствол, магазины, затвор и оптический прицел, в другой - корпус оружия с сошками. Масса каждого тюка - порядка 12 - 15 кг.



#4
Sashok

Sashok

    S.T.A.L.K.E.R.

  • Не в сети
  • Старожилы
  • Спонсор сайта Завсегдатай - больше 1 год на сайте
<- Информация ->
  • Регистрация:
    28-March 09
  • 2265 Cообщений
  • Пропуск №: 301


Репутация: 5048 Постов: 2265
  • Страна проживания:Украина
  • Реальное имя:Александр
  • Пол:Мужчина
  • Город:Сумы

Противотанковое ружье Симонова ПТРС (СССР)

Противотанковое ружье Симонова ПТРС
14.5x114 патроны в пачке (обойме) для противотанкового ружья Симонова ПТРС.

Тип полуавтоматическое, с газоотводной автоматикой
Калибр 14.5x114
Вес без патронов 20.9 кг
Длина 2108 мм
Емкость магазина 5 патронов
Бронепробиваемость (Дистанция / Угол встречи / Пробиваемость) с пулей БС-41: 100 м / 90o / 40 мм; 300 м / 90o / 35 мм

Противотанковое ружье Симонова ПТРС было спешно разработано в конце лета 1941 года, когда Красная Армия остро ощутила нехватку пехотных противотанковых средств. Ружье Дегтярева создавалось в параллель с ружьем конструкции Дегтярева ПТРД под тот же патрон, созданный перед войной как раз для перспективных противотанковых ружей. В силу большей сложности и дороговизны в производстве ПТРС выпускался в заметно меньших количествах чем ПТРД - за 1941-42 годы было выпущено порядка 60 тысяч противотанковых ружей Симонова, но уже в 1943 году их производство было свернуто, так как быстрый рост бронирования немецких танков сделал оружие калибра 14.5мм малоэффективным. Тем не менее, противотанковые ружья Симонова ПТРС достаточно активно использовались до конца войны - их применяли против легкой бронетехники, полевых укреплений, ограниченно использовали в ПВО.

Противотанковое ружье Симонова ПТРС использует газоотводную автоматику. Газовый поршень с коротким рабочим ходом расположен над стволом. В конструкции газоотводного узла предусмотрен ручной газовый регулятор. Запирание ствола осуществляется перекосом задней части затвора вниз. Питание патронами - из неотъемного коробчатого магазина емкостью 5 патронов с пачечным заряжанием. Пачка с шахматным расположением 5 патронов вставляется в магазин снизу, после откидывания вниз-вперед крышки магазина. После вставления пачки крышка магазина закрывается. Для уменьшения отдачи ствол ружья ПТРС оснащен дульным тормозом, на прикладе имеется амортизирующая накладка-подушка. Ружье имело открытый регулируемый прицел с установками по дальности от 100 до 1500 метров с шагом 50 метров. Стрельба из ружья велась преимущественно с упора, с использованием складных сошек, закрепленных на стволе. На стволе также закреплялась складная рукоятка для переноски оружия.


Противотанковое ружье Барретт М82 / Barrett M82

Патроны 12,7x99 мм (.50 BMG Браунинг)

Тактико-технические характеристики противотанкового ружья Барретт М82А1 / Barrett M82A1
Длина 1448 мм. Вес без патронов 12,90 кг. Ствол 737 мм, 8 нарезов (правосторонние). Магазин съемный, коробчатого типа, емкостью 10 патронов. Начальная скорость пули 853 м/с.


Модель противотанкового ружья Барретт М82 / Barrett M82 представляет собой самозарядную снайперскую винтовку и является единственным в своем классе оружием, широко использующимся крупными армейскими подразделениями. Модель противотанкового ружья Барретт М82 / Barrett M82 разработана конструктором самоучкой Ронни Барреттом в начале 1980-х годов. Рабочий вариант противотанкового ружья появился в 1982 году. Это оружие популяризировало идею винтовки для уничтожения материальных ресурсов противника. Противотанковое ружье Барретт М82 / Barrett M82 предназначено для уничтожения материальных средств и боевой техники противника.

Оружие работает на принципе отдачи ствола с коротким ходом. Ствол и затвор при отдаче около 25 мм идут вместе, после чего рама затвора отпирается и отходит назад, поворачивая затвор и открывая затворную задержку. Большая часть энергии ствола с помощью ускорителя передается затворной раме. После остановки рамы затвора, она вместе с затвором возвращается под воздействием пружины в переднюю позицию, одновременно досылая новый патрон в патронник.

Для выпуска своей винтовки в 1986 году Ронни Барретт основал фирму "Barrett Firearms Manufacturing, Inc.". К этому времени противотанковое ружье претерпело модернизацию и получило название Барретт М82А1 / Barrett M82A1 Легкий Полтинник / Light Fifty. В американской армии противотанковое ружье получило название SASR - (Special Applications Scoped Rifle)

Модель противотанкового ружья Барретт М82А1 / Barrett M82A1 снабжена эффективным дульным тормозом, сокращающим силу отдачи примерно на 30%. Противотанковое ружье Барретт М82А1 / Barrett M82A1 может быть установлено на сошку или на треножный станок.

Настоящее признание противотанковое ружье Баррет М82А1 / Barrett M82A1 получило с началом военных операций США на Ближнем Востоке "Щит Пустыни" и "Буря в пустыне", когда для потребностей морской пехоты, армии, воздушных сил и ВМС США было закуплено более 500 единиц этого ружья.

Модификация противотанкового ружья - Барретт М82А1М / Barrett M82A1M выполнена согласно существующим стандартам в американской армии. Противотанковое ружье Барретт М82А1М / Barrett M82A1M получило открытые прицельные приспособления, универсальную направляющую типа "Picatinny rail" для крепления различных прицельных приспособлений, съемную рукоятку для переноски и дополнительную складную сошку под прикладом оружия.


Модификация противотанкового ружья - Барретт М82А3 / Barrett M82A3 выполнена специально для морской пехоты США. Противотанковое ружье Барретт М82А3 / Barrett M82A3 не имело рукоятки для переноски и дополнительной сошки под прикладом. Оружие было снабжено направляющей типа "Picatinny rail". Ружье было облегчено и имело измененный дульный тормоз.


Противотанковое ружье Барретт М107 / Barrett M107 является слегка модифицированным противотанковым ружьем Барретт M82A1M, направленным на повышение надежности оружия.


Противотанковое ружье Барретт М107CQ / Barrett M107CQ выполнено с целью применения на бронетехнике и вертолетах. Оружие имеет укороченный на 9 дюймов ствол, который имеет длину 508 мм против 737 мм у базового варианта образца)


Противотанковое ружье Бойс / Boys

Патроны .55 Бойс, 13,9х100G

Тактико-технические характеристики
Длина 1614 мм. Вес без патронов 16,32 кг. Ствол 915 мм, 7 нарезов (правосторонние). Магазин коробчатого типа, емкостью 7 патронов. Начальная скорость пули 990 м/с. Пробивная сила: броня 21 мм с расстояния 300 м при угле встречи 90 градусов. Темп стрельбы 6-8 выстр./мин. Прицельная дальность 500 ярдов (457 м). Эффективная дальность стрельбы 90 м.


Противотанковое ружье Бойс Мк.1 / Boys Mk.1 и Бойс Мк.2 / Boys Mk.2 было разработано в середине 1930-х годов одним из отделов компании "Бритиш Смолл Армс". Одним из главных разработчиков этого оружия был капитан Бойс. В процессе разработки противотанкового ружья было присвоено кодовое название "Преграждающая путь", но еще до окончания проекта Бойс скончался, и после подготовки противотанкового ружья к производству решили, в знак уважения к ее автору, назвать его именем - Бойс / Boys.

Противотанковое ружье Бойс / Boys существовало в нескольких версиях.
• Первое исполнение - противотанковое ружье Бойс Mk.l / Boys Mk.1 со складной ножкой, круглым дульным тормозом и смещенным влево двойным прицелом, устанавливаемым на расстояние 300 ярдов (274,32 м) и 500 ярдов (457,20 м), без рукоятки для переноски.
• Второе исполнение - противотанковое ружье Бойс Мк.2 / Boys Mk.2 со складной сошкой, плоским дульным тормозом с отверстиями и фиксированным прицелом, а также, в большинстве случаев, с переносной рукояткой.
• Третье исполнение - противотанковое ружье Бойс Мк.3 / Boys Mk.3 предназначено для воздушного десанта. Ружье имело меньшую массу, укороченный примерно на 150 мм ствол и не оснащалось дульным тормозом.
• Версии противотанкового ружья Бойс Мк.1 / Boys Mk.1 и Бойс Мк.2 / Boys Mk.2 в незначительно модифицированном исполнении для установки на боевые машины.


Противотанковое ружье Бойс / Boys являлось укрупненной моделью магазинной винтовки с вращающимся цилиндрическим затвором. Питание патронами ружья Бойс / Boys осуществлялось из расположенного сверху магазина. Модель оружия имела дульный тормоз и подставку. Ствол противотанковой винтовки Бойс / Boys двигался при отдаче назад в специальной раме, а приклад был снабжен толстой накладкой - все это было необходимо, чтобы сократить очень сильную отдачу оружия. Пуля имела стальной сердечник. В 1940 году начали выпускаться пули с вольфрамовым сердечником в алюминиево-пластиковой оболочке, однако, вскоре после этого противотанковое ружье Бойс / Boys было снято с вооружения и заменено моделью РIАТ, метавшей бомбы.

В 1942 году противотанковое ружье Бойс / Boys вернулось на короткое время. Это было связано с выпуском короткоствольной версии ружья Бойс Мк.2 / Boys Mk.2, которое было предназначено для воздушно-десантных подразделений. Но очень быстро стало очевидным, что укороченный ствол ружья снижает начальную скорость пули, а значит и пробивную силу. В результате спрос на противотанковое ружье Бойс / Boys быстро упал, и оружие было снято с производства.


Существует снайперский вариант исполнения противотанкового ружья Бойс / Boys. В этом случае оружие снабжено оптическим прицелом и пулеметным стволом.


Противотанковое ружье Бофорс / Bofors



Патроны 20х180R

Тактико-технические характеристики
Длина 1920 мм. Масса без патронов 42,0 кг. Масса станка 12 кг. Ствол 1400 мм. Магазин барабанного типа, емкостью 25 патронов. Темп стрельбы 8 выстр./мин. Начальная скорость пули 815 м/с. Эффективная дальность стрельбы 250 м. Пробивная сила: броня / расстояние / угол встречи - 30мм / 100м / 90°.

Серийное производство тяжелого противотанкового ружья Бофорс / Bofors началось в 1940 году фирмой "Bofors".

Автоматика перезаряжания тяжелого противотанкового ружья Бофорс / Bofors работает на системе отдачи при выстреле с длинным ходом ствола. Ружье Бофорс / Bofors стреляет лишь одиночными выстрелами при неполном запирании ствола затвором, который имеет вертикальное устройство блокировки. Ствол расположен в кожухе с отверстиями для охлаждения. Боеприпасы подаются из барабанного магазина, емкостью 25 патронов. Стреляные гильзы выбрасываются в правую сторону через окошко в задней части корпуса оружия.

По причине большого хода ствола противотанковое ружье Бофорс / Bofors сильно подпрыгивает во время стрельбы, что чревато опасностью получить удар в лицо.

Стрельба из противотанкового ружья Бофорс / Bofors ведется лежа с треножного станка, который практически нерегулируемый. Для смены позиции необходимо 3 человека. При не цепком удержании ружья практически попасть в цель не представляется возможным.

Противотанковое ружье Бофорс / Bofors выпущено в небольшом количестве и в боях Второй мировой войны участия не принимало.



Противотанковое ружье Тип 97 / Type 97 (Япония)




Японское противотанковое ружье Тип 97 было принято на вооружение в 1937 году (2597 году по тогдашнему календарю Японии). Это противотанковое ружье создавалось специально для борьбы с танками, и вплоть до конца Второй Мировой войны позволяло японской пехоте более или менее успешно бороться с легкими танками и десантно-высадочными средствами (катерами и плавающими бронетранспортерами) Морской Пехоты США, а также, благодаря наличию в ассортименте боеприпасов осколочно-фугасных снарядов, с различными полевыми укреплениями и огневыми точками. Против средних американских танков, таких как М4 Шерман, противотанковое ружье Тип 97 было малоэффективно. Ружье отличалось значительной массой (вес ружья с полным магазином и съемным бронещитом достигал 68 кг), так что с учетом малорослости тогдашних японских солдат к нему пришлось разработать специальные съемные рукоятки для переноски по типу носилок, допускавшие переноску ружья тремя или четырьмя бойцами.

Противотанковое ружье Тип 97 использует газоотводную автоматику с расположенными под стволом двумя газовыми поршнями. Запирание ствола производится при помощи запирающего клина, расположенного в затворе и имеющего возможность перемещения в вертикальной плоскости. Для запирания клин поднимается вверх под воздействием скосов на затворной раме, и сцепляет затвор со ствольной коробкой. После выстрела под действием газового поршня затворная рама начинает отходить назад и ее скосы опускают клин, отпирая затвор. Стрельба ведется с открытого затвора, только автоматическим огнем. Питание патронами осуществлялось из примыкаемых сверху отъемных коробчатых магазинов. Для снижения ощущаемой стрелком отдачи ствол со ствольной коробкой имеют возможность отката относительно корпуса оружия, сжимая в откате пружинный буфер. На стволе ружья выполнен дульный тормоз. Стрельба ведется с опоры, с использованием двуногой сошки, закрепленной в передней части ствольной коробки, и дополнительной регулируемой опоры под прикладом. Прицел регулируемый, с установками по дальности от 100 до 1000 метров, возможна также установка оптического прицела. Противотанковое ружье Тип 97 также комплектовалось съемным бронещитком и съемными рукоятками для переноски.



#5
Мincer

Мincer

    Сталкер

  • Не в сети
  • Неактивированные
  • Спонсор сайта Завсегдатай - больше 1 год на сайте
<- Информация ->
  • PipPipPipPip
  • Регистрация:
    05-November 10
  • 624 Cообщений
  • Пропуск №: 3083


Репутация: 5 Постов: 624
  • Пол:Мужчина
  • Город:Красноярск, Россия

Крупнокалиберная снайперская винтовка
Гепард М2 / Gepard M2,Гепард М2А1 / Gepard M2A1


283ea65e3a36182ba58d11763daf73fcd9962584

Тактико-технические характеристики снайперской винтовки Гепард М2 / Gepard M2
Длина 1530 мм. Вес без патронов 12,00 кг. Ствол 1100 мм, 8 нарезов (правосторонние).Магазин съемный, коробчатого типа, емкостью 5 или 10 патронов. Начальная скорость пули 840 м/с. Эффективная дальность стрельбы 1200 м.

283ea65e3a36182ba58d11763daf73fcd9962584

Тактико-технические характеристики снайперской винтовки Гепард М2А1 / Gepard M2A1
Длина 1260 мм. Вес без патронов 10,00 кг. Ствол 830 мм, 8 нарезов (правосторонние). Магазин съемный, коробчатого типа, емкостью 5 или 10 патронов. Начальная скорость пули 790 м/с. Эффективная дальность стрельбы 1000 м.

Крупнокалиберная снайперская винтовка Гепард М2 / Gepard M2 очень похожа на снайперскую винтовку Гепард М1 / Gepard M1, но является самозарядной винтовкой с автоматикой, работающей за счет отдачи ствола с длинным ходом. Ствол оружия при отдаче отходит внутрь цилиндрического кожуха и в ствольную коробку. Канал ствола снайперской винтовки запирается поворотом затвора. Магазин помещается на левой стороне пистолетной рукоятки, что делает невозможной стрельбу из винтовки для левшей.

К ствольному кожуху крупнокалиберной снайперской винтовки Гепард М2 / Gepard M2 прикрепляется сошка, а стандартно поставляемым является оптический прицел.

Крупнокалиберная снайперская винтовка Гепард М2А1 / Gepard M2A1 просто является укороченной версией винтовки Гепард М2 / Gepard M2, предназначенной для воздушно-десантных сил и специальных подразделений, которым требуется более компактное оружие.



Противотанковая винтовка системы Туф образца 1918 года


283ea65e3a36182ba58d11763daf73fcd9962584

Характеристики:
Категория: Винтовки > Противотанковые винтовки
Страна производитель: Германия
Фирма-изготовитель, конструктор: Маузер
Калибр (мм): 12.7
Длина (мм) без штыка (со штыком): 1600
Длина ствола (мм): 900
Масса оружия (кг) без боеприпасов (с боеприпасами): 17.7
Прицельная дальность (м): 500
Прицел секторный с делениями для дистанций до 500 м

В конце Первой Мировой войны 1914-1918 г.г. оружейная фирма "Маузер" создала образец оружия с целью борьбы с танками англичан. Эта система получила название"TUF" (Tankundflug). По своим характеристикам эта модель является однозарядной системой со скользящим затвором несколько увеличенных размеров и усиленной конструкцией, а по внешнему виду напоминает собой прежние крепостные винтовки, фактически являясь противотанковой винтовкой или другими словами противотанковым ружьем (ПТР), но не имеющая амортизатора отдачи. После 1918 года были созданы противотанковые пулеметы калибра 12,7 мм, пуля остроконечная с бронебойным сердечником (на дистанции 300 м пуля пробивает танковую броню толщиной в 15 мм).
Современные образцы этих систем имеют калибр 20-25 мм, т.е. это автоматические орудия малого калибра.



Крупнокалиберная винтовка RT-20


283ea65e3a36182ba58d11763daf73fcd9962584
Противоматериальная 20 мм винтовка RT-20.

283ea65e3a36182ba58d11763daf73fcd9962584
RT-20 на огневом рубеже. При таком положении выхлоп от реактивного противооткатного устройства (над стволом) наверняка лишит стрелка большей части содержимого его рюкзака.

283ea65e3a36182ba58d11763daf73fcd9962584



Снаряд 20х110 мм, используемый в RT-20 (внизу) и патрон 12.7х99 мм Браунинг (.50BMG, вверху).

Характеристики:
Калибр: 20 мм (20х110мм Hispano)
Механизм: однозарядный, ручное перезаряжание продольноскользящим поворотным затвором
Ствол: 920 мм
Вес: 19,2 кг с прицелом и сошкой
Длина: 1330 мм
Магазин: нет
Максимальная эффективная дальность стрельбы: около 1800 метров

Ручная пушка - именно так расшифровывается полное название "RucniTop" крупнокалиберной винтовки RT-20 Хорватской разработки. Этот мини-монстр был создан в середине 1990х годов, в ходе Сербско - Хорватского конфликта после развала союзной Югославии. Основным назначением RT-20 была борьба с техникой, в том числе и легко бронированной. RT-20 выпускается предприятием RH-Alan и состоит на вооружении Хорватской армии.

RT-20 построена вокруг 20 мм снаряда 20х110 мм, созданного более 50 лет назад для зенитной пушки Hispano Suiza HS 404. Такие боеприпасы до сих пор используются для автоматических зенитных пушек в некоторых странах Европы и выпускаются в варианте с осколочно-фугасными, бронебойными и бронебойно-зажигательными снарядами. Масса самого снаряда - 130 грамм, начальная скорость - порядка 850 м/с. При стрельбе из оружия массой 20 кг такой снаряд создает отдачу, в четыре раза превышающую отдачу при стрельбе из 12.7 мм винтовки массой 10 кг, например Barrett M95. Для компенсации столь мощной отдачи конструкторам этой винтовки пришлось пойти на особые меры. Кроме массивного дульного тормоза и амортизирующих накладок на плечевом упоре RT-20 имеет реактивную систему компенсации отдачи, отчасти аналогичную используемой в безоткатных противотанковых орудиях. Примерно в середине длины ствола в нем проделан ряд отверстий, через которые часть пороховых газов из ствола отводится в трубу, проходящую над стволом, и по ней газы выводятся назад, создавая реактивную силу, противодействующую силам отдачи при выстреле. Такая система позволяет применять боеприпасы, заметно превосходящие по мощности снаряды, используемые в других образцах антиматериальных винтовок калибра 20 мм - ЮАР_овской NTW-20 и финской APH-20. С другой стороны, наличие реактивного выхлопа создает целый ряд проблем: он требует отсутствия позади оружия препятствий вроде стен, создает дополнительные демаскирующие факторы, требует от стрелка и окружающих его солдат повышенной осторожности во избежание травм от вылетающих назад с большой скоростью горячих пороховых газов.

RT-20 построена по компоновке буллпап. Пистолетная рукоятка со спусковым крючком и плечевой упор выполнены впереди ствольной коробки, под стволом. Запирание ствола осуществляется поворотом массивного продольно скользящего затвора на три боевых упора, рукоятка затвора расположена слева. Для обеспечения относительно высокой скорострельности такая схема требует наличия второго человека в расчете оружия - заряжающего. Открытого прицела винтовка не имеет, стрельба ведется с использованием оптических или ночных прицелов, смещенных влево от оси ствола из-за проходящей над стволом противооткатной трубы. Огонь из RT-20 ведется только с упора, с использованием складных сошек. Винтовка может переносится одним человеком в специальной упаковке за спиной.



#6
Sashok

Sashok

    S.T.A.L.K.E.R.

  • Не в сети
  • Старожилы
  • Спонсор сайта Завсегдатай - больше 1 год на сайте
<- Информация ->
  • Регистрация:
    28-March 09
  • 2265 Cообщений
  • Пропуск №: 301


Репутация: 5048 Постов: 2265
  • Страна проживания:Украина
  • Реальное имя:Александр
  • Пол:Мужчина
  • Город:Сумы

Противотанковое ружье Lahti L-39




Противотанковое ружье Lahti L-39 (официальное обозначение 20 pst kiv/39, неофициальное - "Norsupyssy" - "слоновье ружье") было разработано известным финским оружейником Аимо Лахти (Aimo Lahti) по требованию финской армии. Первые прототипы создавались под оригинальный 20мм патрон разработки самого Лахти, однако в серии противотанковое ружье Lahti L-39 выпускалось под немецкий 20мм патрон от зенитных пушек FlaK 30 и FlaK 38, закупленных Финляндией в Германии. Кроме того, германские боеприпасы обеспечивали более широкую номенклатуру типов выстрелов - бронебойные, зажигательные, осколочно-фугасные и т.п. В годы Второй Мировой войны финский оружейный завод VKT выпустил порядка 1800 противотанковых ружей Lahti L-39, состоявших на вооружении Финской армии до начала 1960х годов. В 1944 году на базе противотанкового ружья Лахти разработал легкую зенитную пушку 20 it kiv/39-44, имевшую автоматический режим огня.

Противотанковое ружье Lahti L-39 использует газоотводную автоматику с расположенным под стволом газовым поршнем и ручным газовым регулятором. Запирание ствола производится при помощи запирающего клина, расположенного в затворе и имеющего возможность перемещения в вертикальной плоскости. Для запирания клин поднимается вверх под воздействием скосов на затворной раме, и сцепляет затвор со ствольной коробкой. После выстрела под действием газового поршня затворная рама начинает отходить назад и ее скосы опускают клин, отпирая затвор. Особенностью конструкции противотанкового ружья Lahti L-39 является то, что после каждого выстрела затвор автоматически остается в заднем (открытом) положении, при этом стрельба ведется с закрытого затвора. Таким образом, для производство очередного выстрела стрелок должен сперва вернуть затвор в переднее положение, нажав пальцами стреляющей руки клавишу на передней части пистолетной рукоятки, под пусковой скобой. Только после этого он сможет произвести выстрел нажатием на спусковой крючок, спустив тем самым скрытый курок. Такое решение было принято для обеспечения лучшего охлаждения ствола между выстрелами с сохранением хорошей точности стрельбы с закрытого затвора. Питание патронами осуществлялось из примыкаемых сверху отъемных коробчатых магазинов, выброс стреляных гильз осуществлялся прямо вниз. Ствол оснащен дульным тормозом для уменьшения ощущаемой отдачи. Стрельба ведется с опоры, с использованием оригинальной спаренной двуногой сошки, закрепленной в передней части ствольной коробки. Сошка имеет две пары ног - внутренняя, более длинная имеет небольшие шипованные опоры и предназначена для стрельбы с твердого грунта, наружная, более короткая, имеет лыжеобразные опоры большой площади и предназначена для стрельбы с мягкого грунта или снега. Прицельные приспособления регулируемые, с установками по дальности от 100 до 1400 метров.



#7
Гость_Serious_*

Гость_Serious_*
  • Не в сети
  • Гости

<- Информация ->
  • Регистрация:
    --
  • Пропуск №: 0


Репутация: Репутация:

PzB-39




ТТХ:
Калибр, мм- 7,92
Вес без патронов, кг - 12,6
Длина общая, мм - 1620
Длина ствола, мм - 1085
Начальная скорость пули, м/с - 1265
Емкость магазина, патронов - 10
Бронепробиваемость на расстоянии 100 м, мм - 35
Прицельная дальность, м - 400

Противотанковое ружье разрабатывалось в 30-е годы как противотанковое средство пехотной роты и должно было удовлетворять следующим требованиям: ружье должно обслуживаться одним человеком, вес не должен превышать 15 кг, 30-мм листовая броня должна прибиваться на расстоянии 100 м при угле встречи 60°, ружье должно иметь высокую скорострсльность. Учитывая опыт использования в годы первой мировой войны 13-мм противотанкового ружья обр. 1918 г., вес которого (17,3 кг) был признан слишком большим, новое ружье было решено проектировать под вновь разработанный 7,92-мм бронебойный патрон 318, размеры и пороховой заряд которого, впрочем, соответствовали 13-мм пуле.
Первая партия новых противотанковых ружей в количестве 1 600 штук была изготовлена летом 1938 года. Эти ружья имели обозначение РZВ-38. Первые 400 ружей были снабжены закрепленным на ружье барабанным контейнером емкостью 36 патронов, предназначенным для повышения скорострельности. Войсковые испытания показали, что вес ружей 16,2 кг слишком велик, а барабанный контейнер неудобен. Ружье было подвергнуто доработке, в ходе которой вес был уменьшен до 12,6 кг, а барабанный контейнер заменен на две обоймы по 10 патронов каждая. Доработанные ружья были запущены в серийное производство под обозначением PZB-39. В июне 1941 года на вооружении вермахта было 25 298 таких ружей.
По своей конструкции ружье является однорядным и состоит из ствола со ствольной коробкой, откидного приклада, спусковой рамы с рукояткой заряжания, затвора и сошек. Запирание канала ствола осуществляется клиновым затвором, который перемещается в пазах ствольной коробки вертикально. Ударный механизм куркового типа находится в затворе, а боевая пружина расположена в курке.
Для предотвращения случайных выстрелов на задней части ствольной коробки установлен флажковый предохранитель. Предохранитель блокирует спусковой рычаг при повороте флажка влево, так что открывается буква «S». При повороте флажка вправо предохранитель выключается (видна буква «F»).
Для уменьшения размеров ружья в походном положении смонтированная в средней части ружья двуногая сошка складывается и удерживается стержнем, на котором имеется кольцевая выточка. Металлический приклад также выполнен складывающимся, он шарнирно прикреплен к ствольной коробке и удерживается защелкой. Для переноски ружья имеется ручка. Постоянный стоечный прицел ружья рассчитан на стрельбу на расстояние до 400 м.
В связи с тем, что дульная энергия пули у среза ствола ружья почти в 4 раза превышает таковую карабина 98 к (11681,62 Дж по сравнению с 3648 Дж), ружье снабжено весьма эффективным дульным тормозом, поглощающим около 60 проц. энергии отдачи.
Ружье PZB-39 с некоторым успехом использовалось на начальном этапе войны для борьбы с имевшими противопульную броню танками, танкетками и бронемашинами, но против сильнобронированных французских В-1, британских «Матильда» и «Черчилль» и, особенно, советских Т-34 и KB оно было малоэффективным и вскоре было заменено противотанковым гранатометом GzB-39 и реактивными противотанковыми ружьями «Офенрор», «Панцершрек», а также — «Фаустпатронами».
Во второй половине 1941 года в СССР была сделана попытка запустить ружье Р2В-39 в серийное производство в качестве временной меры. Однако в изготовленных в сентябре 1941 года опытных образцах были выявлены конструктивные недостатки и низкая бронепробиваемость, вследствие чего работы в этом направлении были прекращены. (с)

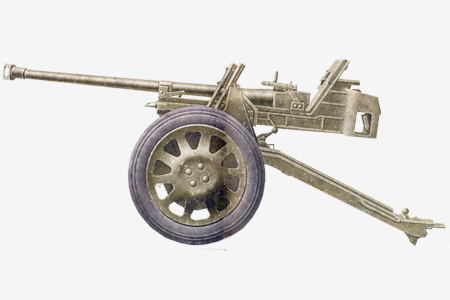

PzB-41



ТТХ:
Калибр, мм - 28/20
Вес без патронов, кг - 229
Длина общая, мм - 2690
Длина ствола, мм - 1714
Начальная скорость пули, м/с - 1400
Емкость магазина, патронов - 10
Бронепробиваемость на расстоянии 100 м, мм - 75
Бронепробиваемость на расстоянии 400 м, мм - 40
Прицельная дальность, м - 500

Созданию этого противотанкового ружья, по внешнему виду напоминающего скорее артиллерийское орудие, предшествовали длительные исследования и опытные разработки, основанные на запатентованном К. Руффом в 1903 г. способе увеличения скорости снаряда в коническом стволе. В данном случае начальный диаметр ствола противотанкового ружья составляет 28 мм, а у среза ствола — 20 мм. Движущийся под действием пороховых газов снаряд с направляющими поясками в этом стволе сжимается. Изготовленные из сравнительно мягкого металла пояски выполняют роль уплотнителя, обеспечивающего передачу всей энергии пороховых газов на снаряд. Кроме того, при проходе снаряда по стволу эти пояски принимают оптимальную с точки зрения баллистики форму. Новое оружие было принято на вооружение во второй половине 1940 г. как тяжелое противотанковое ружье обр. 1941 г. (PzB-41).
Ружье PzB-41 представляет собой однозарядное оружие с клиновым затвором. Механизм четвертьавтоматики, производящий только закрывание затвора, обеспечивает скорострельность 12–15 выстр/мин. Несмотря на наличие весьма эффективного дульного тормоза, энергия отдачи настолько велика, что ружье пришлось установить на колесном лафете артиллерийского типа со щитовым прикрытием, состоящим из двух листов броневой стали. Подъемного и поворотного механизмов ружье не имело. Наводка осуществлялась в вертикальном направлении непосредственным качанием ствола с люлькой вокруг цапф, а в горизонтальном — поворотом вращающейся части на шаровом погоне нижнего станка. При этом обеспечивался угол вертикального обстрела до 30°, горизонтального — в пределах 60°. Стрельба может производиться с колесного хода или сошек. При необходимости ружье без применения каких-либо инструментов разбиралось на части, благодаря чему это весьма тяжелое оружие было приспособленно для переноски на поле боя.
Для использования в воздушно-десантных войсках имелся облегченный вариант ружья со сваренным из стальных труб лафетом без щитового прикрытия. Масса облегченного ружья составляла и8 кг. Боекомплект состоял из выстрелов патронного заряжания с бронебойными и осколочными снарядами обр. 1941 г. Снаряды перевозились в лотках по 12 выстрелов в каждом. Бронебойный снаряд этого ружья при стрельбе на дальность 75–100 м при угле встречи 900 пробивал броню толщиной 75 мм, при угле встречи 60° — до 50 мм.
При таких сравнительно неплохих для противотанкового ружья показателях это оружие обладало и серьезными недостатками. Во-первых, следует отметить его большую массу (оно более чем в 13 раз тяжелее советского противотанкового ружья ПТРД). Во-вторых, сказывалось и то, что для производства каждого снаряда требовалось израсходовать 50 г сверхдефицитного вольфрама. По этим причинам было выпущено сравнительно небольшое число ружей PzB-41, использовавшихся лишь в некоторых моторизованных элитных дивизиях и в воздушно-десантных войсках. К 1 ноября 1944 г. на вооружении в Вермахте находилось 833 таких ружья. (с)



#8
Брюква

Брюква

    Сталкер

  • Не в сети
  • Опытные

<- Информация ->
  • PipPipPipPip
  • Регистрация:
    03-March 11
  • 132 Cообщений
  • Пропуск №: 4016


Репутация: 1 Постов: 132
  • Пол:Мужчина
  • Город:Ростовская область, Россия

Противотанковое ружье Mauser T-gewehr (Германия)

8a1dfbee45e8dfe1db74d06637011ed0d9765189


Тип однозарядное
Калибр 13x92SR
Вес без патронов 17.7 кг
Длина 1680 мм
Длина ствола 984 мм
Емкость магазина -
Бронепробиваемость (Дистанция / Угол встречи / Пробиваемость) 100 м / 90o / 20 мм; 300 м / 90o / 15 мм

Противотанковое ружье Mauser T-Gewehr (Tank abwehr Gewehr M1918) было принято на вооружение Рейхсвера (армии Кайзеровской Германии) в начале 1918 года и стало первым оружием такого класса. Противотанковые ружья Mauser T-Gewehr довольно успешно применялись в Первую мировую войну против британских танков, они также использовались рядом европейских стран в межвоенный период. Общий выпуск противотанковых ружей Mauser T-Gewehr на заводах компании Маузер до конца Первой Мировой войны составил порядка 15 тысяч штук.
Нужно отметить, что в отличие от более поздних систем у противотанковых ружей Mauser T-Gewehr не имелось никаких средств для снижения ощущаемой стрелком отдачи (дульный тормоз, амортизирующий затыльник приклада и т.п.), поэтому стрелки из ПТР Маузер при наличии такой возможности как правило менялись местами после 2-3 выстрелов (стандартно расчет ПТР Маузер состоял из 2 бойцов).

Противотанковое ружье Mauser T-Gewehr является однозарядным оружием с ручной перезарядкой. Ствол запирается продольно скользящим поворотным затвором с двумя радиальными боевыми упорами в передней части. Ружье имеет деревянную ложу с пистолетной рукояткой, в передней части которой укреплена съемная сошка от пулемета MG-08/15. Открытый регулируемый прицел рассчитан на стрельбу на дальности от 100 до 500 метров.


Противотанковое ружье Maroszek Kb Ur wz.35 / PzB 35(p) (Польша)

8a1dfbee45e8dfe1db74d06637011ed0d9765189


Тип магазинное с ручной перезарядкой
Калибр 7.92x107
Вес без патронов 9 кг
Длина 1760 мм
Длина ствола 1200 мм
Емкость магазина 4 патрона
Бронепробиваемость (Дистанция / Угол встречи / Пробиваемость) 100 м / 90o / 30 мм

Противотанковое ружье Maroszek Kb Ur wz.35 было разработано и принято на вооружение в Польше в 1935 году. Ружье Марошека использовало специально созданные для него патроны "обычного" винтовочного калибра с очень длинной гильзой, разгонявшие пулю массой 12.8 грамма до 1220 м/с, при этом ресурс ствола составлял всего порядка 300 выстрелов. Ограниченное количество этих ружей было использовано поляками против немецкой армии в 1939 году, а общий выпуск этих ружей составил порядка 6 500 штук. Интересно, что разработка этого оружия велась в Польше в условиях строгой секретности, и в целях конспирации проект носил название "винтовка для Уругвая" (отсюда и сокращенное обозначение Kb. Ur.).

Противотанковое ружье Maroszek Kb Ur wz.35 использовало ручную перезарядку с продольнос кользящим поворотным затвором. Питание патронами осуществлялось из отъемных коробчатых магазинов емкостью 4 патрона. Стрельба из ружья велась преимущественно с упора, с использованием складных сошек, закрепленных на стволе. На стволе также крепился дульный тормоз. Прицельные приспсособления имели фиксированную установку по дальности на 300 метров.





Противотанковое ружье Carl Gustav pvg m/42 (Швеция)

8a1dfbee45e8dfe1db74d06637011ed0d9765189


Калибр 20x180R
Вес без патронов 11 кг
Длина 1450 мм
Длина ствола мм
Емкость магазина -
Бронепробиваемость (Дистанция / Угол встречи / Пробиваемость) 100 м / 90o / 40 мм

Противотанковое ружье Carl Gustav pvg m/42 (полное официальное наименование Pansarvärnsgevär fm/42, краткое Pvg fm/42) было разработано в Швеции инженерами оружейного завода Карл Густав в 1940-42 годах. Принятое на вооружение Шведской армии в 1942 году, противотанковое ружье Carl Gustav pvg m/42 стало первым принятым на вооружение образцом противотанкового оружия, построенного на динамо-реактивном (безоткатном) принципе; опытные динамо-реактивные системы были известны и ранее, в том числе и в СССР по работам Курчевского, но на вооружение они не поступали. Благодаря использованию однозарядной динамо-реактивной схемы противотанковое ружье Carl Gustav pvg m/42 стало самым легким в своем классе, оно весило в 4-5 раз легче других противотанковых ружей того же калибра при сравнимой, если не большей бронебойности. Также, в отличие от большинства других противотанковых ружей, этот образец был расчитан на стрельбу "с рук", точнее - с плеча, хотя, разумеется, при необходимости допусклась и стрельба с упором на грунт. Платой за такие сравнительно высокие результаты стали значительные габариты и стоимость специально созданных для него снарядов, при этом по меркам 1942-43 годов бронепробиваемость в 40мм все равно уже считалась недостаточной. Общий выпуск противотанковых ружей Carl Gustav pvg m/42 был невелик и составил порядка 1000 штук, но его конструкция стала базой, на которой к 1948 году шведские инженеры разработали один из самых удачных послевоенных образцов противотанкового оружия - 84мм динамореактивный противотанковый гранатомет Calr Gustav.

Противотанковое ружье Carl Gustav pvg m/42 представляет собой однозарядное динамореактивное оружие с нарезным стволом. Ствол в задней части открыт и оснащен откидным казенником с выхлопным соплом. Для стрельбы используются унитарные выстрелы, состоящие из бронебойного снаряда с твердосплавным сердечником и массивной металлической гильзы. Гильза в задней части имеет вышибное дно, обеспечивающее сперва нужное давление форсирования при выстреле, а затем истечение пороховых газов из ствола назад, через сопло, для обеспечения безоткатной стрельбы путем создания реактивного эффекта. Для заряжания казенник с соплом откидывается вокруг продольной оси вверх и вправо, при не полностью закрытом казеннике выстрел невозможен. Под стволом закреплена пистолетная рукоятка, механический ударно-спусковой механизм с ручным предохранителем, плечевой упор и съемная одноногая сошка-опора. Слева на стволе расположен открытый прицел в виде мушки и целика, расположенных на складных основаниях.


#9
©ерый_Ана®XiSt

©ерый_Ана®XiSt

    Сталкер

  • Не в сети
  • Опытные

<- Информация ->
  • PipPipPipPip
  • Регистрация:
    31-August 11
  • 246 Cообщений
  • Пропуск №: 5164


Репутация: 0 Постов: 246
  • Пол:Мужчина
  • Город:Михалишки, Беларусь

Steyr AMR / IWS 2000

Steyr AMR / IWS 2000 — австрийское крупнокалиберное снайперское оружие, разработанное инженерами австрийской фирмы Steyr-Mannlicher AG в середине 1980-х.
Первоначально разработка велась под патрон калибра 12,7 мм с подкалиберными пулями, однако в дальнейшем выяснилось, что оперенные бронебойные подкалиберные снаряды обеспечивают большую эффективность. Была выпущена малая экспериментальная серия гладкоствольных ружей (винтовками их не назовешь) калибра 14,5 мм под обозначением Steyr AMR 5075. В ходе их испытаний калибр был еще более увеличен, и окончательный (на данный момент) номинальный калибр составляет 15,2 мм. Система, состоящая из гладкоствольного самозарядного ружья и специального патрона с подкалиберной оперенной пулей получила название Steyr IWS 2000. В настоящее время эта система готова к массовому производству и постановке на вооружение, но, насколько известно, пока ее никто не купил — по видимому, в том числе и из-за того, что Steyr IWS 2000 требует совершенно нового, нестандартного патрона.
Патрон для Steyr IWS 2000 имеет пластиковую гильзу бутылочной формы со стальным донцем. В головной части размещен пластиковый отделяемый контейнер, внутри которого находится оперенная стрела из вольфрама. Диаметр стрелы — 5,5 мм, масса по разным источникам — от 20 до 35 грамм, начальная скорость — 1450 метров в секунду. На дальности в 1000 метров эта стрела пробивает 40 мм стальной гомогенной брони и обеспечивает существенное запреградное осколочное действие. Благодаря высокой начальной скорости и хорошей аэродинамике стрелы при стрельбе на дальность в 1000 метров траектория на всей её протяженности не поднимается выше 800 мм над линией прицеливания. Steyr IWS 2000 не предназначена для действий против отдельных людей, однако в случае попадания в человека даже на больших дальностях результат будет весьма впечатляющий, с практически гарантированным летальным исходом.
Само ружье Steyr IWS 2000 построена на основе автоматики с длинным ходом ствола. После выстрела ствол, запертый затвором, откатывается внутри ствольной коробки назад примерно на 20 сантиметров. Затем затвор отпирается, поворачиваясь относительно ствола. Ствол возвращается в переднее положение, удаляя и выбрасывая стрелянную гильзу, затвор в это время остается на месте. После прихода ствола в переднее положение затвор автоматически освобождается, идет вперед, подавая новый патрон, и в конце запирает ствол своим поворотом. Для компенсации исключительно большой энергии отдачи помимо отката ствола, растягивающего отдачу на достаточно большой период времени, используются также большой дульный тормоз-компенсатор и масляно-воздушный амортизатор, расположенный вокруг ствола. Ствольная коробка и ложа оружия изготовлены с широким использованием пластика для уменьшения веса. Оружие выполнено в конфигурации булл-пап, коробчатый магазин вставляется справа под углом к горизонтали (примерно 45 градусов вниз). Steyr IWS 2000 оснащен двуногой сошкой и дополнительной выдвижной опорой под прикладом. Для транспортировки ствол отделяется от ствольной коробки и оружие упаковывается в два тюка, которые переносятся расчетом оружия. Steyr IWS 2000 стандартно комплектуется оптическим прицелом с кратностью 10Х.
95732fc502dbf5470afd9d921701331db27c4f10





PzB 38

PzВ-38 (нем. Panzerbüchse Modell 1938) — немецкое противотанковое ружьё времён Второй мировой войны.
PzВ-38 было принято на вооружение в 1938 году. Через год ему на смену пришло упрощённое и облегчённое ружьё PzВ-39, выпускавшееся до 1942 года. Производство было остановлено из-за низкой эффективности PzВ-39 против советских танков Т-34, КВ-1, ИС-1 и ИС-2, а некоторая часть ружей была в дальнейшем переделана в гранатомёты GrB-39.
PzB-38 имело, несмотря на однозарядность, довольно сложную конструкцию: вертикально скользящий клиновый затвор и своеобразная лафетная компоновка, при которой ствол, ствольная коробка и затворная группа после выстрела откатывались назад, открывая затвор и выбрасывая гильзу. Рукоятка ручного открытия затвора находилась справа. На обе стороны ствольной коробки могли крепиться короба с 10 запасными патронами в каждом. Приклад и двуногая сошка — складные.

В отличие от PzB-38 в PzB-39 открытие затвора и экстракция гильзы осуществлялись только вручную, так как ствол был неподвижен. Для открытия затвора использовалась подвижная пистолетная рукоятка. Оружие имело дульный тормоз, фиксированные прицельные приспособления, пристреляные на 400 м, и складную рукоятку для переноски.

Используемые патроны:
SmK — патрон с бронебойной пулей (массой 14,3 гр) с твердосплавным сердечником;
SmK-L.Spur — патрон с бронебойно-трассирующей пулей;
патрон с бронебойно-химической пулей, в хвостовой части которой находился небольшой заряд отравляющего вещества, усиливавшего заброневое действие.

Бронепробиваемость составляет:
на дальности 100 м под углом 90° — 30 мм;
на дальности 300 м под углом 90° — 20 мм.
95732fc502dbf5470afd9d921701331db27c4f10





Solothurn S18-100

S18-100 (PzB-41(s)) — противотанковое ружьё, разработанное швейцарской компанией Solothurn Waffenfabrik AG в начале 1930-х годов.
Solothurn Waffenfabrik AG была приобретена немецким концерном Rheinmetall Borsig AG в начале 1920-х годов, после чего использовалась немцами для разработки и производства оружия в обход условий Версальского договора.

В середине 1930-х ружьё было модернизировано для использования более мощных снарядов от FlaK 30.
Автоматика ПТР основана на отдаче ствола, имеющего короткий ход. Стрельба ведётся одиночными с закрытого затвора. Коробчатые магазины присоединяются слева. Ствол оснащён дульным тормозом. Имеются сошки и дополнительная опора под прикладом.

Бронепробиваемость:
пуля бронебойного патрона 20×105B под прямым углом пробивает 35 и 27 мм брони на дальности 100 и 300 м соответственно;
пуля бронебойного патрона 20×138B под прямым углом пробивает 40 и 35 мм брони на дальности 100 и 300 м соответственно.

Даже S18-1000 имел низкую эффективность против средних танков уже в 1942 году, однако благодаря широкому спектру боеприпасов орудие могло использоваться также для поддержки пехоты.

S18-1000 отличается, помимо используемых боеприпасов, увеличенными размерами и более эффективным дульным тормозом.
95732fc502dbf5470afd9d921701331db27c4f10





PzB M.SS.41

MSS-41 — созданное чехословацкими оружейниками противотанковое ружьё, состоявшее на вооружении Германии. Интересной особенностью MSS-41 было то, что оно было выполнено по схеме Булл-пап. Кроме того, эти ПТР впервые стали использоваться как крупнокалиберные снайперские винтовки — в войсках СС существовали специальные команды, вооруженные MSS-41 с оптическими прицелами, основной задачей которых являлось уничтожение огневых точек с дальних дистанций. Под последними подразумевались пулеметные амбразуры ДОТов и ДЗОТов, снайперские позиции, расчеты пулеметов, минометов и легкой полевой артиллерии.
Спроектировано чешской фирмой Waffenwerke Brunn (до оккупации Чехословакии — Zbrojovka Brno) в тесном взаимодействии со специалистами из оружейной академии СС (SS-Waffenakademie) в 1940—1941 годах.
Характерной особенностью этого образца было то, что оно было выполнено по схеме Булл-пап — ударный механизм и магазин расположены в прикладе позади спускового крючка. Благодаря такой компоновке можно увеличить длину ствола без увеличения общей длины и массы оружия, что положительно сказывается на дальности и точности. По всей вероятности, именно благодаря M.SS.41 схема Булл-пап стала довольно популярной среди конструкторов стрелкового оружия.

Во время перезаряжания стрелку, также как и в немецком PzB.39, не требовалось снимать руки с пистолетной рукоятки, поскольку за эту рукоятку он вручную продвигал ствол вперед-назад. Запирание ствола осуществлялось соединительной муфтой, на которой монтировалась пистолетная рукоятка, с собранным спусковым механизмом и предохранителем. В этом ружье отсутствовал затвор в обычном понимании. Затвор являлся частью неподвижного затыльника и сцеплялся со стволом соединительной муфтой, посаженной на ствол на резьбовой посадке. Вращение муфты происходило при движении пистолетной рукоятки управления огнем вперед- вверх. Затем с продвижением рукоятки вперед начиналось движение ствола. Направляющей для ствола с муфтой служил перфорированный кожух. При обратном движении ствол находил на патрон, удерживаемый зацепом выбрасывателя. Поворотом пистолетной рукоятки управления огнем вниз ствол запирался с затвором. Спусковой механизм смонтирован в пистолетной рукоятке, на левой стороне которой имелся флажковый предохранитель. Прицельные приспособления состояли из откидных мушки и прицела, рассчитанного для стрельбы на дальность 500 м. Расположение ствола, ствольной коробки и приклада на одной оси, пружинный амортизатор покрытого резиной плечевого упора (одновременно являвшийся и боевой пружиной), а кроме того, использование однокамерного дульного тормоза закрытого типа свело к минимуму отдачу при стрельбе. Патроны подавались из съемного коробчатого магазина емкостью 5 — 10 патронов. Магазины крепились снизу с левой стороны ствольной коробки. Практическая скорострельность достигала 20 выстр/мин.

Это ружье было более компактным, чем PzB.39, однако его себестоимость была выше, ну а бронепробиваемость хромала у обоих образцов.

После изготовления нескольких тысяч PzB M.SS.41 их выпуск фирмой Waffenwerke Brunn был прекращен.


ПТР Блюма

В 1936 году конструктор М.Н. Блюм с участием С.В. Владимирова разрабатывали два варианта 20-мм «ротного противотанкового ружья ИНЗ-10» – на сошках и на колесном лафете. В начале 1937 года ТОЗ передал на полигонные испытания 20-мм самозарядное противотанковое ружье (пушку) ЦКБ СВ-51 С.А. Коровина – на треноге и с оптическим прицелом, массой 47,2 кг. В том же году все конструкторские бюро получают указание «свыше» разработать противотанковые ружья под новый проектируемый «сверхмощный» патрон калибра 12,7 мм. Однако этот патрон так и не был создан, в связи с чем Артиллерийский комитет АУ РККА рекомендовал вести проектирование ружья под разработанный научно-исследовательским институтом стрелкового вооружения патрон калибра 14,5 мм. Но поскольку не имелось достаточно жестких спецификаций на новое оружие, то ни одно из этих ПТР не удовлетворяло требованиям армии.

Записка Военного совета бронетанковых и механизированных войск Красной Армии о результатах испытаний немецкого танка T-VI: 4 мая 1943 г. Совершенно секретно НАРОДНОМУ КОМИССАРУ ОБОРОНЫ МАРШАЛУ СОВЕТСКОГО СОЮЗА Товарищу Сталину Докладываю: о результатах испытаний обстрелом немецкого тяжелого танка T-VI. В период с 24 по 30 апреля с/г. на научно-испытательном бронетанковом полигоне ГБТУ КА* были проведены испытания обстрелом немецкого танка T-VI из артиллерийских систем, имеющихся на вооружении Красной Армии, а также была проведена стрельба из 88 мм пушки танка T-VI по броневым корпусам танков Т-34 и КВ-1. Результаты обстрела танка T-VI Бортовая, кормовая и башенная броня танка толщиной 82 мм пробивается (при встрече снаряда с броней под прямым углом): 1. Подкалиберными снарядами 45 мм противотанковой пушки образца 1942 г. с дистанции 350 метров. 2. Подкалиберными снарядами 45 мм танковой пушки образца 1937 г. с дистанции 200 метров. 3. Бронебойным сплошным снарядом 57 мм противотанковой пушки ЗИС-2 с дистанции 1000 метров. 4. Бронебойным снарядом 85 мм зенитной пушки с дистанции 1500 метров. 5. Бронебойным (сплошным) снарядом английской 57 мм танковой пушки с дистанции 600 метров. 6. Бронебойным (сплошным) снарядом противотанковой английской 57 мм пушки с дистанции 1000 метров. 7. Бронебойным (сплошным) снарядом 75 мм американской танковой пушки с дистанции 600 метров. 8. Лобовая броня танка T-VI толщиною 100 мм пробивается бронебойным снарядом 85 мм зенитной пушки с дистанции 1000 метров. Обстрел 82 мм бортовой брони танка T-VI из 76 мм танковой пушки Ф-34 с дистанции 200 метров показал, что бронебойные снаряды этой пушки являются слабыми и при встрече с броней танка разрушаются, не пробивая брони. Подкалиберные 76 мм снаряды также не пробивают 100 мм лобовой брони танка T-VI с дистанции 500 м. Находящиеся на вооружении Красной Армии противотанковые ружья не пробивают брони танка T-VI. Опытное противотанковое ружье системы Блюма пробивает 62 мм* броню танка T-VI с дистанции 100 м при начальной скорости пули 1500 м/ск. Установленная на танке T-VI 88 мм танковая пушка пробивает бронебойным снарядом броню наших танков с дистанции: 1. Наиболее прочную часть корпуса танка Т-34—носовую балку (литая, толщина 140 мм), а также лобовую и башенную броню с 1500 метров. 2. Наиболее прочную лобовую часть корпуса танка КВ-1 толщиной 105 мм (75 мм основная броня+30 мм экран) с 1500 метров. Для обеспечения танковых и механизированных соединений средствами борьбы с танками T-VI прошу Вас: 1. Обязать Наркомтанкопром (т. Зальцмана2) устанавливать на танках Т-34 пушки 57 мм калибра (ЗИС-4) из расчета 2—3 танка с пушкой 57 мм на каждые десять танков. Одновременно обязать Наркомат боеприпасов и ГАУ КА в кратчайший срок наладить производство 57 мм снарядов осколочно-фугасного действия. 2. Дать указание Наркомату боеприпасов и ГАУ КА срочно отработать: а) бронебойный (сплошной) снаряд для танковой 76 мм пушки Ф-34, способный пробивать бортовую 82 мм броню танка T-VI с дистанции не менее 600 метров; б) подкалиберный снаряд для танковой 76 мм пушки Ф-34, способный пробивать лобовую 100 мм броню танка T-VI с дистанции 500 метров. 3. Обязать Наркомтанкопром (т. Зальцмана) изготовить до 1-го июня 1943 г. на базе ходовой части танка Т-70 три образца самоходных установок СУ-57, вооруженных 57 мм пушкой. Указанные образцы ГБТУ КА испытать в десятидневный срок и результаты доложить ГОКО не позднее 10 июня 1943 года. 4. Изготовить до 1-го июня с/г. на основе СУ-152 образец самоходной установки, вооруженной 122 мм пушкой образца 1931 г., и в дальнейшем выпускать такие самоходные установки наравне с СУ-152. 5. Дать задание тов. Грабину3 срочно изготовить для танка «ИС» образец мощной танковой пушки калибра 100 мм, способной пробивать броню 120—130 мм с дистанции 2000 метров. 6. Обязать Наркомат вооружения совместно с ГАУ КА в кратчайший срок закончить испытания опытного образца противотанкового ружья Блюма с целью принятия решения о введении ружья Блюма на вооружение Красной Армии. 7. Обязать Наркомтанкопром (т. Зальцмана) установить 85 мм пушку на танке «ИС» с тактико-техническими данными, изложенными в приложении. Прошу Ваших решений. Приложение: Проект тактико-технической характеристики танка «ИС» на 2 листах. Зам. командующего Член Военного совета бронетанковыми генерал-лейтенант и механизированными войсками танковых войск Красной Армии Бирюков 5 генерал-лейтенант танковых войск Коробков






реклама на сайте подключена

Использование материалов сайта только с разрешения Администрации!
Или с указанием прямой ссылки на источник. 2008 - 2017 © Stalker-Worlds
